Datasheet DPS-25F / DBB-25F
Технические параметры, размеры и рекомендации производителя

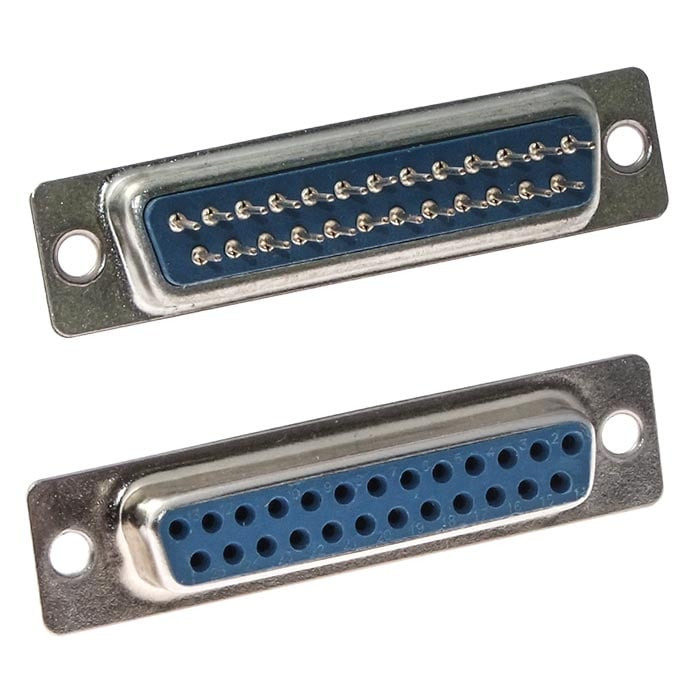

Разъём D-SUB RUICHI DPS-25F/DBB-25F
25 контактов
Товар подлежит обязательной маркировке- MPN
- DPS-25F / DBB-25F
- Бренд
- Ruichi
- Артикул RU
- 54954
Основные параметры
- Высота
- 12,5 мм
- Ширина
- 53,04 ± 0,3 мм
- Глубина
- 15,3 мм
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
350 шт в наличии27,60 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 мм
- Ширина
- 53,04 ± 0,3 мм
- Глубина
- 15,3 мм
- Способ монтажа
- пайка
- Количество контактов
- 25 в два ряда
Условия эксплуатации
- Рабочая температура
- 0...+85 °С
Упаковка и вес
- Вес брутто
- 10.74
- Транспортная упаковка: размер/кол-во
- 53*31*18/1350
Другие параметры
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
- Тип разъёма
- F - розетка

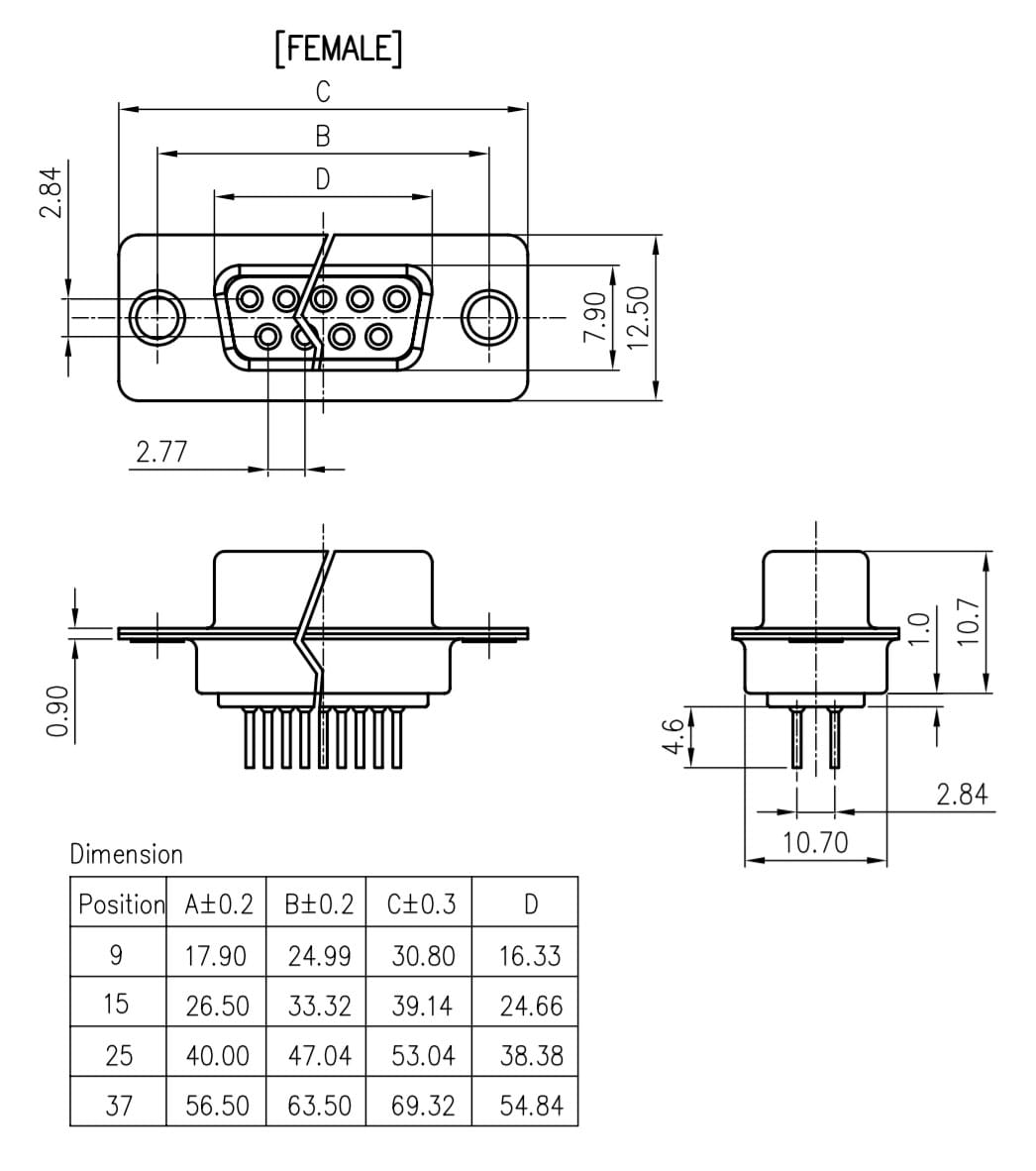

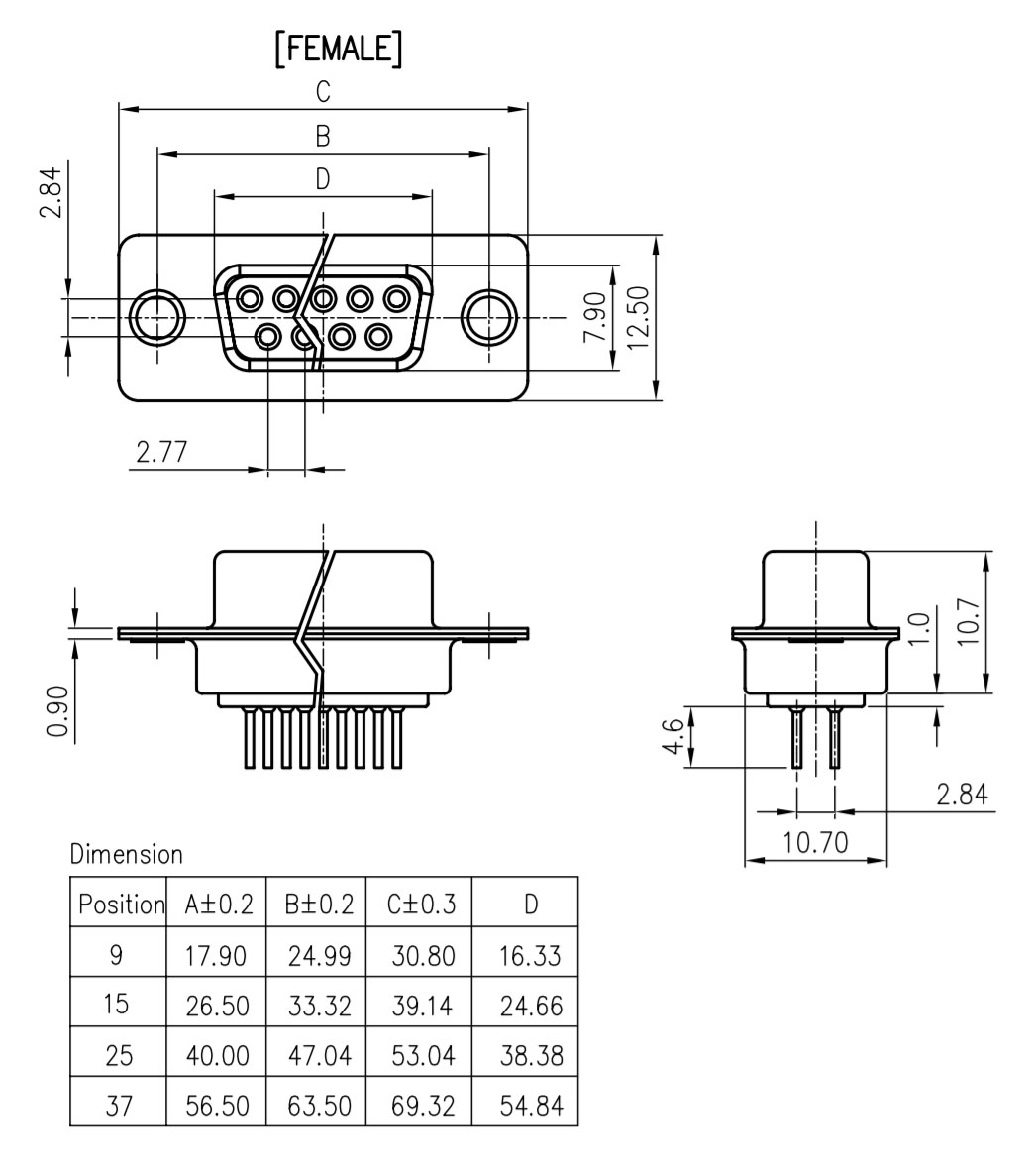

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт7350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDPS-25F / DBB-25FRUICHIАрт. RU 54954 27,60 ₽350 шт по каталогу |  14,60 ₽15 250 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  28,98 ₽650 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  22,29 ₽6 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  34,95 ₽1 505 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | F - розетка | F - розеткаСовпадает | М - вилкаОтличается | F - розеткаСовпадает | F - розеткаСовпадает |
| Количество контактов | 25 в два ряда | 25 в два рядаСовпадает | 25 в два рядаСовпадает | 15 в два рядаОтличается | 37 в два рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 14,60 ₽15 250 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог25 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 28,98 ₽650 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогМ - вилкаОтличается
- Количество контактов
- Текущий25 в два рядаАналог25 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 22,29 ₽6 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог15 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 34,95 ₽1 505 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог37 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
