Разъём D-SUB RUICHI DB-9M

9 контактов

Товар подлежит обязательной маркировке
MPN
DB-9M
Бренд
Ruichi
Артикул RU
54947

Основные параметры

Высота
12,5 мм
Ширина
30,8 ± 0,3 мм
Глубина
15,3 мм
Материал контакта
контактная часть покрыта золотом, гальваническим способом, остальная часть покрыта оловом
Контактное сопротивление, не более
20 мОм
Шаг разъёма
2,77 мм
Все характеристики
Документация
64 800 шт в наличии6,88 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Контактное сопротивление, не более
20 мОм
Сопротивление изоляции, не менее
1000 (при Uисп.dc=500 В) МОм
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В

Монтаж и корпус

Высота
12,5 мм
Ширина
30,8 ± 0,3 мм
Глубина
15,3 мм
Материал контакта
контактная часть покрыта золотом, гальваническим способом, остальная часть покрыта оловом
Способ монтажа
пайка
Количество контактов
9 в два ряда

Условия эксплуатации

Рабочая температура
-40...+105 °С

Упаковка и вес

Вес брутто
3.84
Транспортная упаковка: размер/кол-во
48*32*27/5000

Другие параметры

Шаг разъёма
2,77 мм
Тип разъёма
М - вилка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DB-9M 1

Технические параметры, размеры и рекомендации производителя

Скачать
PDF · Datasheet

Datasheet DB-9M 2

Технические параметры, размеры и рекомендации производителя

Скачать

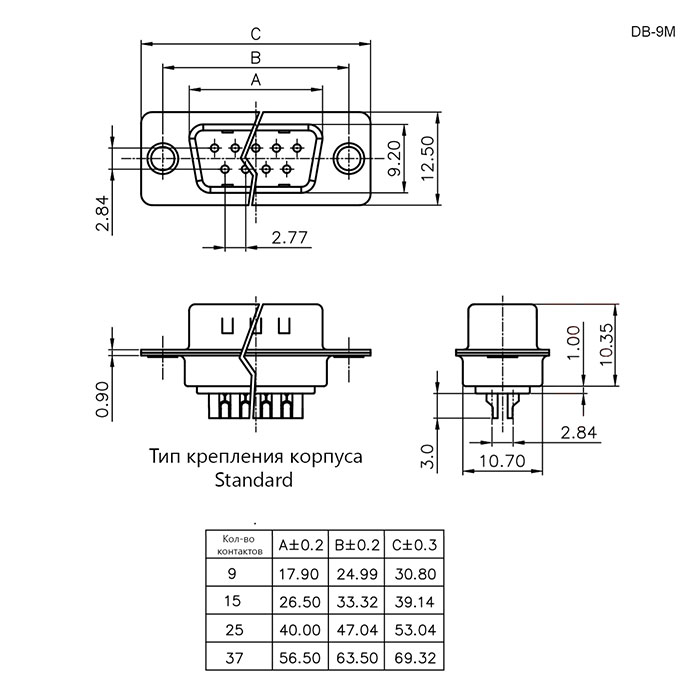

Миниатюра: Схема DB-9M
IMAGE · Схема

Схема DB-9M

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 64 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 2

Описание

Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
