PDF · Datasheet
Datasheet DB-15M 1
Технические параметры, размеры и рекомендации производителя
D-SUB
Товар подлежит обязательной маркировке

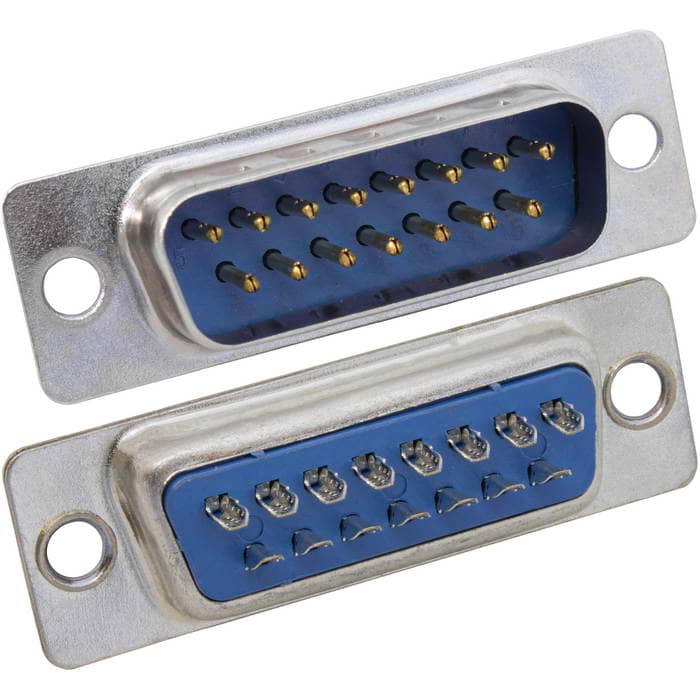

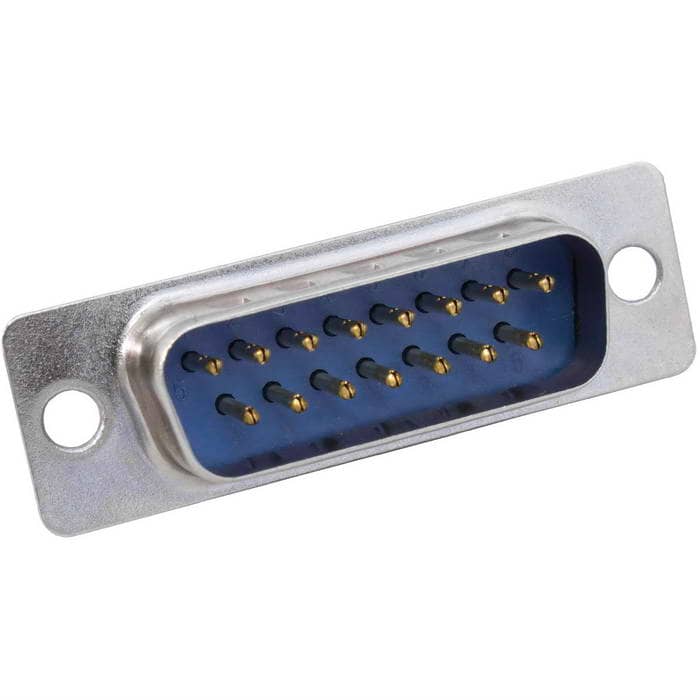

Разъём D-SUB RUICHI DB-15M, 15 контактов
Разъём D-SUB RUICHI DB-15M, 15 контактов
Товар подлежит обязательной маркировке- MPN
- DB-15M
- Бренд
- Ruichi
- Артикул RU
- 54949
- Каталог обновлён
- 28.07.2026
- Источник / остаток
- Каталог RU Electronics · 5 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 2 500 шт · только целая упаковка
- Фасовка
- 50 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 2
5 750 шт в наличии11,05 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

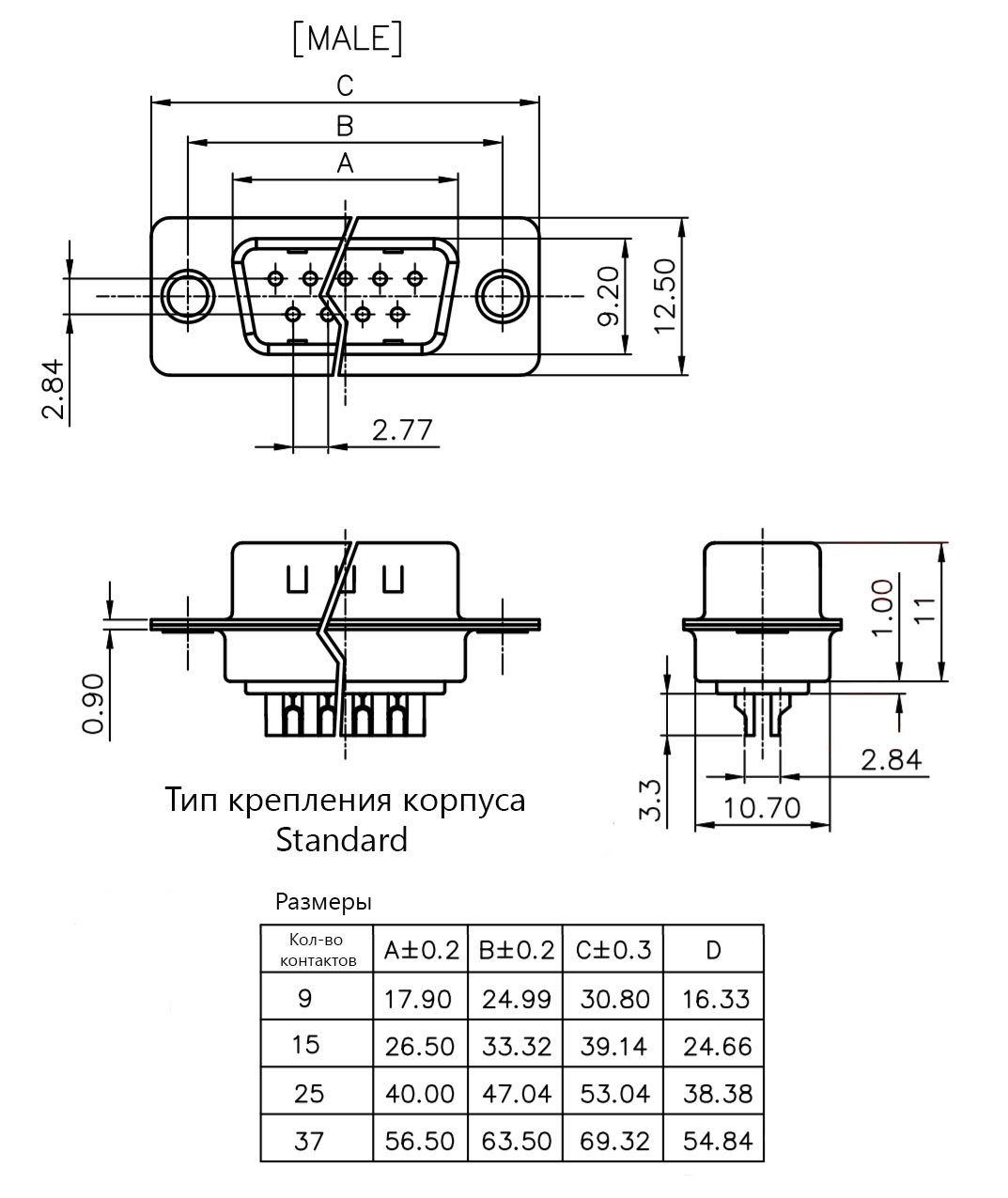

Документация и схема
Характеристики
- Вес брутто
- 5.92
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/2500
- Высота
- 12,5 мм
- Ширина
- 39,14 ± 0,3 мм
- Глубина
- 15,3 мм
- Шаг
- 2,77 мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Рабочая температура
- -40...+105 °С
- Способ монтажа
- пайка
- Тип разъёма
- М - вилка
- Количество контактов
- 15 в два ряда
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт15750 шт
20252 500 шт25 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDB-15MRUICHIАрт. RU 54949 11,05 ₽5 750 шт по каталогу |  10,89 ₽2 950 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  242,55 ₽12 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  253,70 ₽84 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  217,60 ₽4 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | М - вилка | F - розеткаОтличается | F - розеткаОтличается | F - розеткаОтличается | М - вилкаСовпадает |
| Количество контактов | 15 в два ряда | 15 в два рядаСовпадает | 15 в два рядаСовпадает | 15 в два рядаСовпадает | 15 в два рядаСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 2000 (при Uисп.dc=500 В) МОмОтличается |
- 10,89 ₽2 950 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 242,55 ₽12 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 253,70 ₽84 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 217,60 ₽4 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог2000 (при Uисп.dc=500 В) МОмОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
