Datasheet DB-9M IP67
Технические параметры, размеры и рекомендации производителя
D-SUB
Товар подлежит обязательной маркировке
Разъём D-SUB RUICHI DB-9M IP67, 9 контактов
Разъём D-SUB RUICHI DB-9M IP67, 9 контактов
Товар подлежит обязательной маркировке- MPN
- DB-9M IP67
- Бренд
- Ruichi
- Артикул RU
- 123586
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 3 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 3 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
3 шт в наличии228,16 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

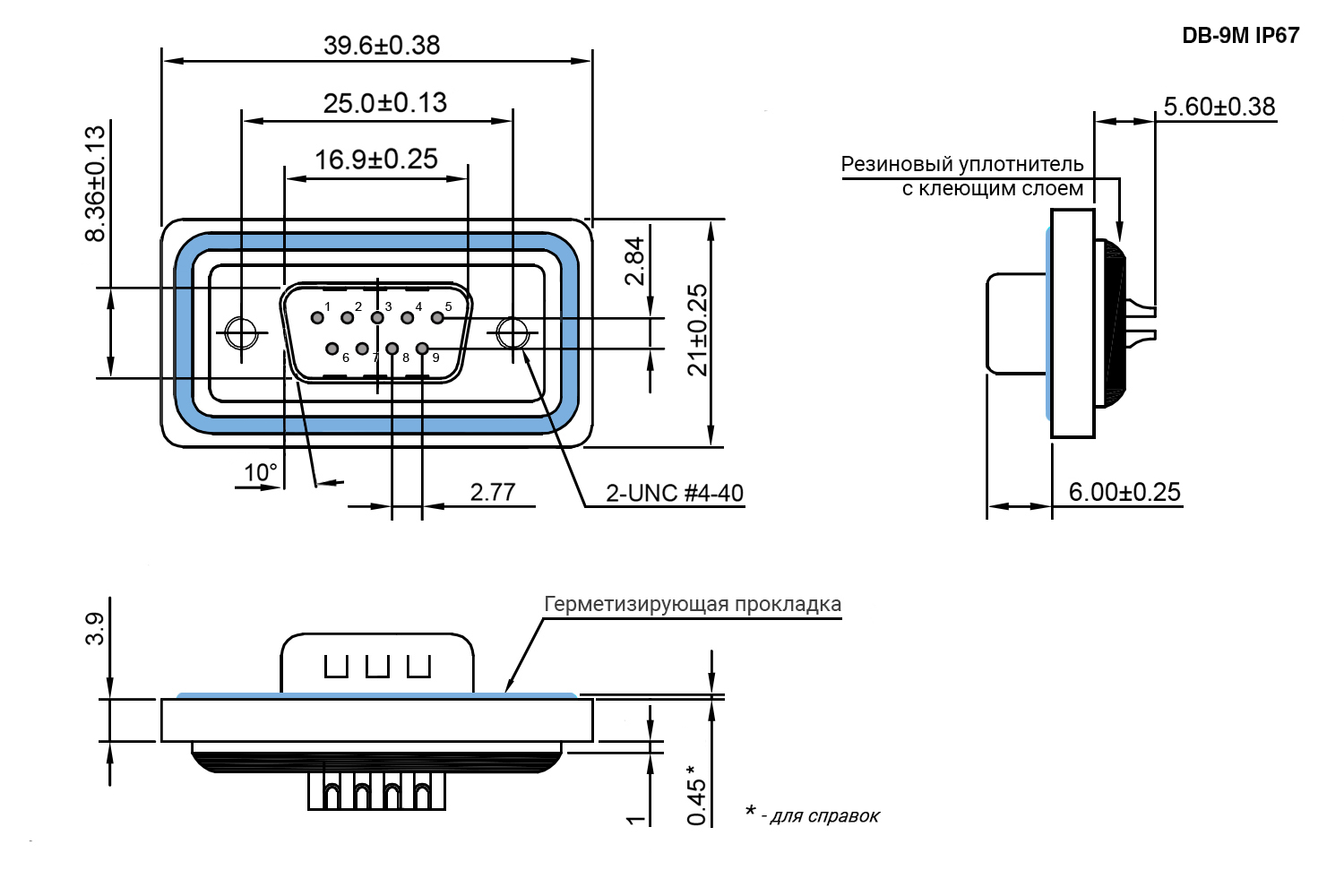

Документация и схема
Характеристики
- Вес брутто
- 17.50
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/100
- Высота
- 21.10 ±0.25
- Ширина
- 39.50 ±0.25
- Глубина
- 16,3
- Шаг
- 2,77 мм
- Контактное сопротивление, не более
- 20 мОм
- Степень защиты
- IP67
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Рабочая температура
- -40 ...+105 °С
- Способ монтажа
- пайка
- Тип разъёма
- М - вилка
- Количество контактов
- 9 в два ряда
Описание

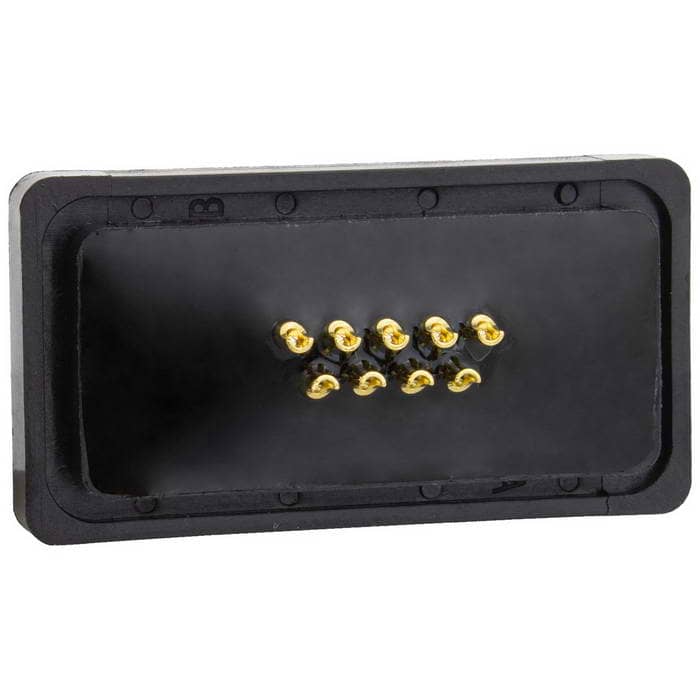

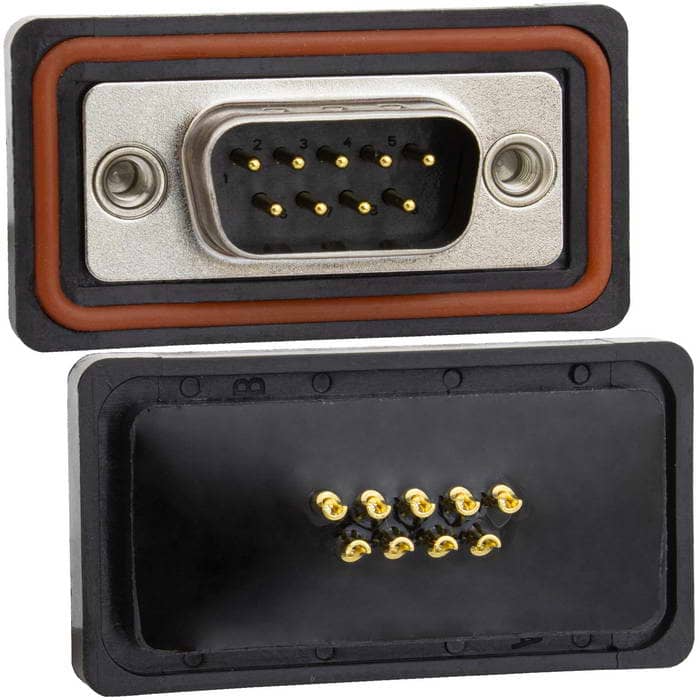

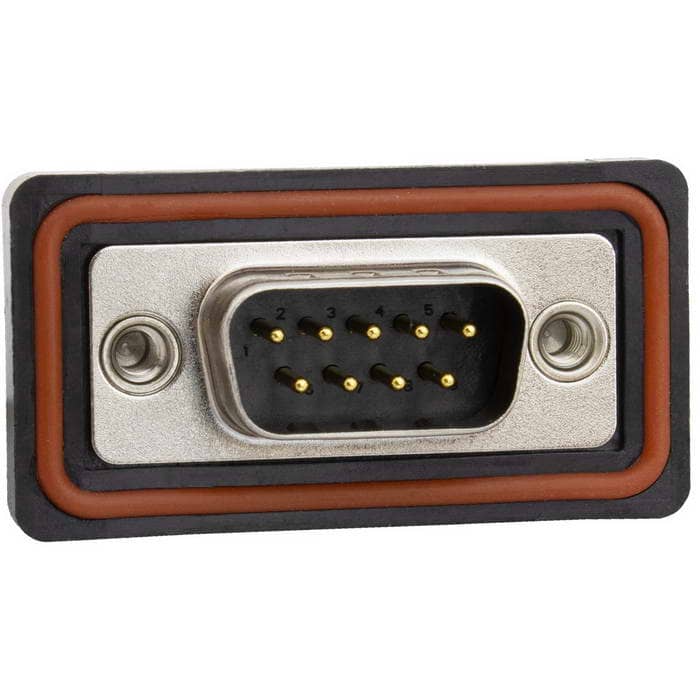

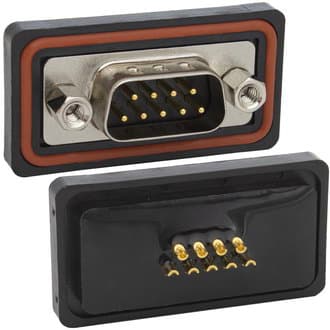

Разъем RUICHI DB-9M IP67 имеет широкое применение в компьютерной технике различного назначения. Разъем состоит из 2-х параллельных рядов контактов или гнезд, помещен в металлический экран, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех. По внутренней части корпуса расположена силиконовая прокладка, которая обеспечивает высокий уровень влаго и пылезащиты
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20253 шт13 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDB-9M IP67RUICHIАрт. RU 123586 228,16 ₽3 шт по каталогу |  272,76 ₽80 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,78 ₽20 600 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  72,32 ₽526 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  29,69 ₽720 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | М - вилка | М - вилкаСовпадает | М - вилкаСовпадает | М - вилкаСовпадает | М - вилкаСовпадает |
| Количество контактов | 9 в два ряда | 9 в два рядаСовпадает | 9 в два рядаСовпадает | 50 в три рядаОтличается | 37 в два рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 272,76 ₽80 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий9 в два рядаАналог9 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 5,78 ₽20 600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий9 в два рядаАналог9 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 72,32 ₽526 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий9 в два рядаАналог50 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 29,69 ₽720 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий9 в два рядаАналог37 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
