Datasheet DG301-5.0-02P-12-00Z(H)
Технические параметры, размеры и рекомендации производителя

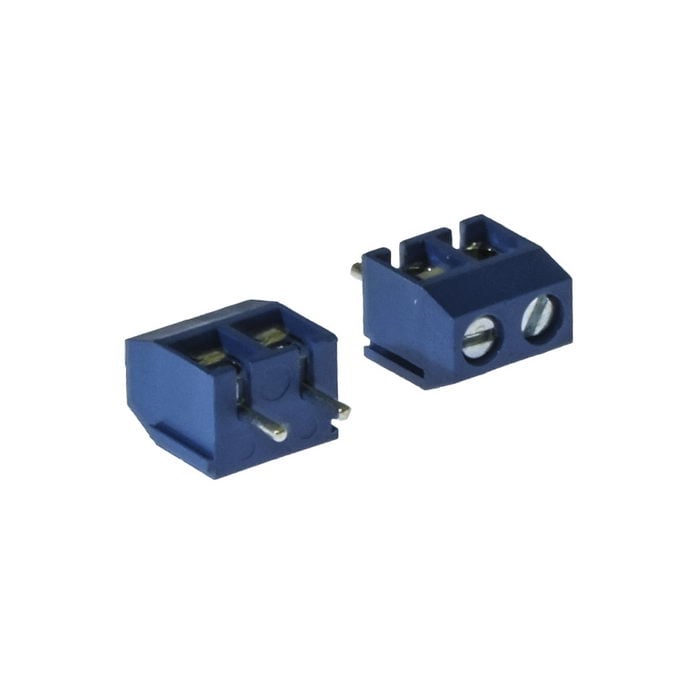

DG301-5.0-02P-12-00Z(H)
Товар подлежит обязательной маркировке- MPN
- DG301-5.0-02P-12-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 109213
Основные параметры
- Номинальный ток, А
- 15
- Сечение провода, мм2
- 1,5 (22-14 AWG)
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
4 шт в наличии6,56 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Номинальный ток, А
- 15
Монтаж и корпус
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
- Количество контактов
- 2
- Материал корпуса
- PBT UL94V-0, цвет синий
- Глубина, мм
- 7,6
- Ширина, мм
- 10
- Высота, мм
- 10
Условия эксплуатации
- Диапазон рабочих температур, °C
- -30...+120
Другие параметры
- Сечение провода, мм2
- 1,5 (22-14 AWG)
- Тип разъёма
- Kолодка клеммная винтовая серии DG301

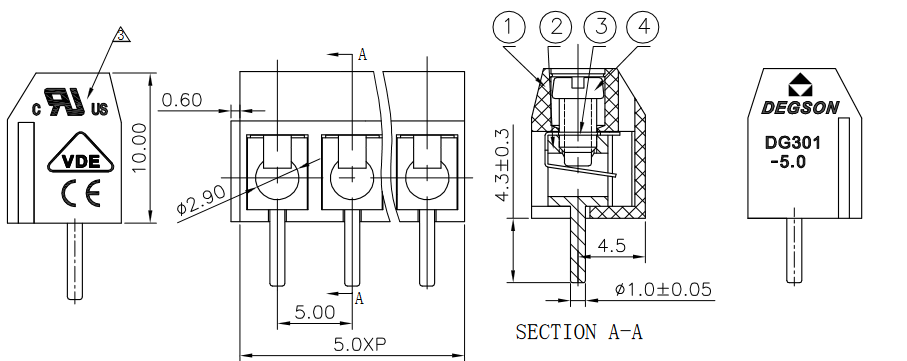

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 4 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 49 шт · только целая упаковка
- Фасовка
- 4 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20254 шт14 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDG301-5.0-02P-12-00Z(H)DEGSONАрт. RU 109213 6,56 ₽4 шт по каталогу |  3,93 ₽1 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,50 ₽19 200 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  9,94 ₽675 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  14,70 ₽160 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на плату, пайкаОтличается | на платуСовпадает | на платуСовпадает |
| Тип разъёма | Kолодка клеммная винтовая серии DG301 | Колодка клеммная винтовая серии DG301Отличается | —Нет данных | Колодка клеммная винтовая серии DG305Отличается | Клеммник барьерный серии DG25С винтовойОтличается |
| Количество контактов | 2 | 2Совпадает | —Нет данных | 2Совпадает | 2Совпадает |
| Материал корпуса | PBT UL94V-0, цвет синий | PBT UL94V-0, цвет синийСовпадает | PA66 UL94V-0Отличается | PA66 UL94V-0, синийОтличается | PA66 UL94V-0, цвет черныйОтличается |
| Номинальный ток, А | 15 | 15Совпадает | —Нет данных | 15Совпадает | 15Совпадает |
- 3,93 ₽1 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- ТекущийKолодка клеммная винтовая серии DG301АналогКолодка клеммная винтовая серии DG301Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPBT UL94V-0, цвет синийАналогPBT UL94V-0, цвет синийСовпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 3,50 ₽19 200 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналогна плату, пайкаОтличается
- Тип разъёма
- ТекущийKолодка клеммная винтовая серии DG301Аналог—Нет данных
- Количество контактов
- Текущий2Аналог—Нет данных
- Материал корпуса
- ТекущийPBT UL94V-0, цвет синийАналогPA66 UL94V-0Отличается
- Номинальный ток, А
- Текущий15Аналог—Нет данных
- 9,94 ₽675 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- ТекущийKолодка клеммная винтовая серии DG301АналогКолодка клеммная винтовая серии DG305Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPBT UL94V-0, цвет синийАналогPA66 UL94V-0, синийОтличается
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 14,70 ₽160 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- ТекущийKолодка клеммная винтовая серии DG301АналогКлеммник барьерный серии DG25С винтовойОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPBT UL94V-0, цвет синийАналогPA66 UL94V-0, цвет черныйОтличается
- Номинальный ток, А
- Текущий15Аналог15Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
