DG25C-B-02P-13-00Z(H)

Товар подлежит обязательной маркировке
MPN
DG25C-B-02P-13-00Z(H)
Бренд
DEGSON
Артикул RU
109180

Основные параметры

Номинальный ток, А
15
Сечение провода, мм2
2,5 (22-14 AWG)
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Шаг контактов, мм
7,62
Способ монтажа
на плату
Все характеристики
Документация
100 шт в наличии14,70 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Номинальный ток, А
15

Монтаж и корпус

Шаг контактов, мм
7,62
Способ монтажа
на плату
Количество контактов
2
Материал корпуса
PA66 UL94V-0, цвет черный
Глубина, мм
13,5
Ширина, мм
16,74
Высота, мм
14,8 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+105

Другие параметры

Сечение провода, мм2
2,5 (22-14 AWG)
Тип разъёма
Клеммник барьерный серии DG25С винтовой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DG25C-B-02P-13-00Z(H)

Технические параметры, размеры и рекомендации производителя

Скачать

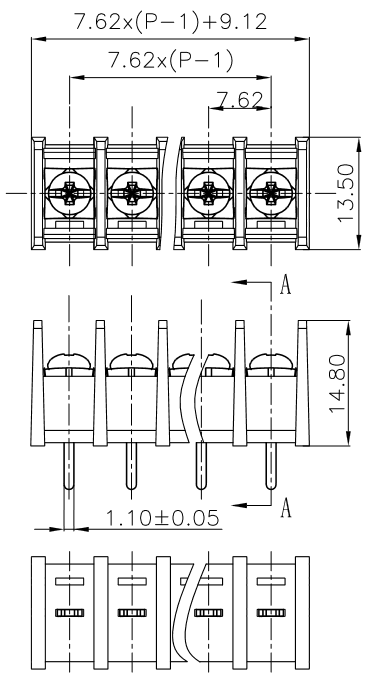

Миниатюра: Схема DG25C-B-02P-13-00Z(H) 1
IMAGE · Схема

Схема DG25C-B-02P-13-00Z(H) 1

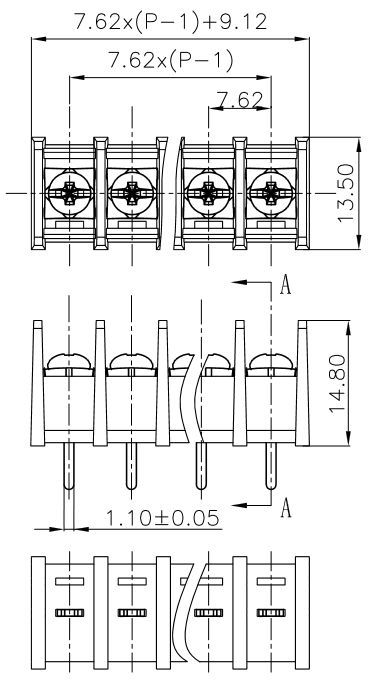

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема DG25C-B-02P-13-00Z(H) 2
IMAGE · Схема

Схема DG25C-B-02P-13-00Z(H) 2

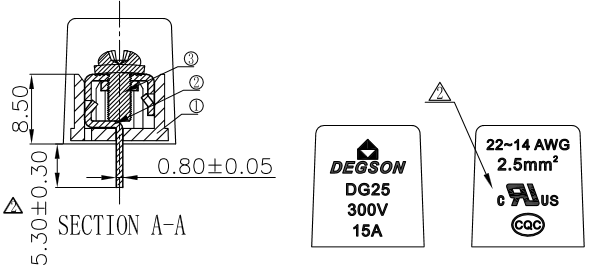

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт2100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDG25C-B-02P-13-00Z(H)DEGSONАрт. RU 109180
14,70 ₽100 шт по каталогу
Параметрический вариантGAOSONGDG301-5.0-02P-12-00S(H)Арт. RU 109200
3,93 ₽1 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантDEGSONDG235-3.81-02P-11-00A(H)Арт. RU 109543
15,23 ₽77 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантDEGSONDG235-3.81-03P-11-00Z(H)Арт. RU 110226
16,97 ₽50 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантDEGSONDG25C-B-04P-13-00Z(H)Арт. RU 110608
27,90 ₽110 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Способ монтажана платуна платуСовпадаетна платуСовпадаетна платуСовпадаетна платуСовпадает
Тип разъёмаКлеммник барьерный серии DG25С винтовойКолодка клеммная винтовая серии DG301ОтличаетсяКолодка клеммная нажимная серии DG235 угловаяОтличаетсяКолодка клеммная нажимная серии DG235 угловаяОтличаетсяКлеммник барьерный серии DG25С винтовойСовпадает
Количество контактов22Совпадает2Совпадает2Совпадает4Отличается
Материал корпусаPA66 UL94V-0, цвет черныйPBT UL94V-0, цвет синийОтличаетсяPA66 UL94V-0, серыйОтличаетсяPA66 UL94V-0, серыйОтличаетсяPA UL94V-2, черныйОтличается
Сопротивление изоляции, МОм, не менее5000 (при Uисп.dc=1000 В)5000 (при Uисп.dc=1000 В)Совпадает5000 (при Uисп.dc=1000 В)Совпадает5000 (при Uисп.dc=1000 В)Совпадает500 (при Uисп.dc=1000 В)Отличается
  • Параметрический вариантGAOSONGDG301-5.0-02P-12-00S(H)Арт. RU 109200
    3,93 ₽1 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    ТекущийКлеммник барьерный серии DG25С винтовойАналогКолодка клеммная винтовая серии DG301Отличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, цвет черныйАналогPBT UL94V-0, цвет синийОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар
  • Параметрический вариантDEGSONDG235-3.81-02P-11-00A(H)Арт. RU 109543
    15,23 ₽77 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    ТекущийКлеммник барьерный серии DG25С винтовойАналогКолодка клеммная нажимная серии DG235 угловаяОтличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, цвет черныйАналогPA66 UL94V-0, серыйОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар
  • Параметрический вариантDEGSONDG235-3.81-03P-11-00Z(H)Арт. RU 110226
    16,97 ₽50 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    ТекущийКлеммник барьерный серии DG25С винтовойАналогКолодка клеммная нажимная серии DG235 угловаяОтличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, цвет черныйАналогPA66 UL94V-0, серыйОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар
  • Параметрический вариантDEGSONDG25C-B-04P-13-00Z(H)Арт. RU 110608
    27,90 ₽110 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    ТекущийКлеммник барьерный серии DG25С винтовойАналогКлеммник барьерный серии DG25С винтовойСовпадает
    Количество контактов
    Текущий2Аналог4Отличается
    Материал корпуса
    ТекущийPA66 UL94V-0, цвет черныйАналогPA UL94V-2, черныйОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог500 (при Uисп.dc=1000 В)Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
