DG301-5.0-02P-12-00S(H)

MPN: DG301-5.0-02P-12-00S(H)
Бренд: GAOSONG
Артикул RU: 109200
Каталог обновлён: 26.07.2026

Источник / остаток: Каталог RU Electronics · 1 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 1 шт в упаковке
Date code / партия: Год / маркировка: 2021
Документация: Datasheet: 1

1 шт в наличии3,93 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet DG301-5.0-02P-12-00S(H)

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

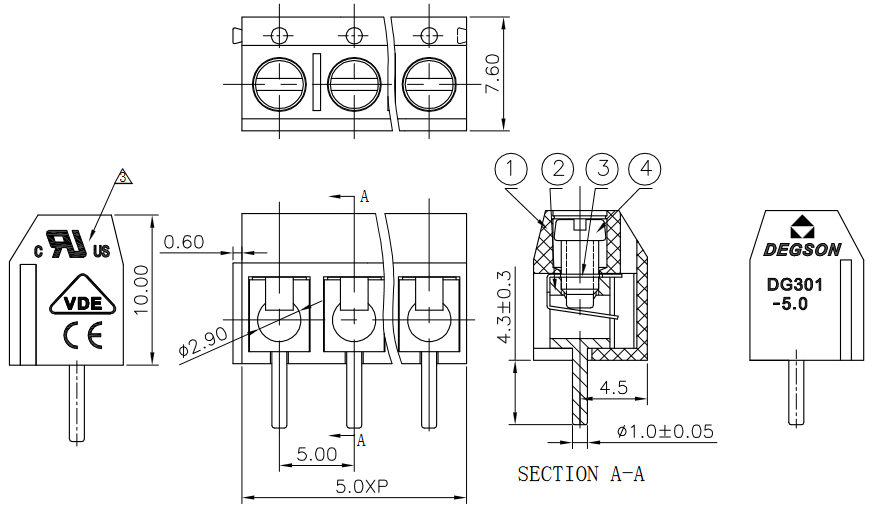

Схема DG301-5.0-02P-12-00S(H)

Габаритный чертёж и расположение контактов

Скачать

Характеристики

13 параметров из источника

Сечение провода, мм2: 1,5 (22-14 AWG)
Сопротивление изоляции, МОм, не менее: 5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В: 2000 (50 Гц / 1 мин.)
Шаг контактов, мм: 5,0
Способ монтажа: на плату
Диапазон рабочих температур, °C: -30...+120
Номинальный ток, А: 15
Тип разъёма: Колодка клеммная винтовая серии DG301
Количество контактов: 2
Материал корпуса: PBT UL94V-0, цвет синий
Глубина, мм: 7,6
Ширина, мм: 10
Высота, мм: 10

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

20211 шт11 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарDG301-5.0-02P-12-00S(H)GAOSONGАрт. RU 109200 3,93 ₽1 шт по каталогу	Аналог из источникаDEGSONDG301-5.0-02P-12-00Z(H)Арт. RU 109213 6,56 ₽4 шт по каталогу Указан в источнике как аналог; совместимость требует проверки	Аналог из источникаRUICHIRG301-5.0-02PАрт. RU 125680 3,50 ₽26 800 шт по каталогу Указан в источнике как аналог; совместимость требует проверки	Параметрический вариантDEGSONDG305-5.0-02P-12-00A(H)Арт. RU 109536 9,94 ₽675 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантDEGSONDG25C-B-02P-13-00Z(H)Арт. RU 109180 14,70 ₽210 шт по каталогу Совпадает 3 из 5 сравнимых параметров
Способ монтажа	на плату	на платуСовпадает	на плату, пайкаОтличается	на платуСовпадает	на платуСовпадает
Материал корпуса	PBT UL94V-0, цвет синий	PBT UL94V-0, цвет синийСовпадает	PA66 UL94V-0Отличается	PA66 UL94V-0, синийОтличается	PA66 UL94V-0, цвет черныйОтличается
Тип разъёма	Колодка клеммная винтовая серии DG301	Kолодка клеммная винтовая серии DG301Отличается	—Нет данных	Колодка клеммная винтовая серии DG305Отличается	Клеммник барьерный серии DG25С винтовойОтличается
Количество контактов	2	2Совпадает	—Нет данных	2Совпадает	2Совпадает
Номинальный ток, А	15	15Совпадает	—Нет данных	15Совпадает	15Совпадает

Аналог из источникаDEGSONDG301-5.0-02P-12-00Z(H)Арт. RU 109213
6,56 ₽4 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
Способ монтажа
Текущийна платуАналогна платуСовпадает
Материал корпуса
ТекущийPBT UL94V-0, цвет синийАналогPBT UL94V-0, цвет синийСовпадает
Тип разъёма
ТекущийКолодка клеммная винтовая серии DG301АналогKолодка клеммная винтовая серии DG301Отличается
Количество контактов
Текущий2Аналог2Совпадает
Номинальный ток, А
Текущий15Аналог15Совпадает
Открыть товар
Аналог из источникаRUICHIRG301-5.0-02PАрт. RU 125680
3,50 ₽26 800 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
Способ монтажа
Текущийна платуАналогна плату, пайкаОтличается
Материал корпуса
ТекущийPBT UL94V-0, цвет синийАналогPA66 UL94V-0Отличается
Тип разъёма
ТекущийКолодка клеммная винтовая серии DG301Аналог—Нет данных
Количество контактов
Текущий2Аналог—Нет данных
Номинальный ток, А
Текущий15Аналог—Нет данных
Открыть товар
Параметрический вариантDEGSONDG305-5.0-02P-12-00A(H)Арт. RU 109536
9,94 ₽675 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Способ монтажа
Текущийна платуАналогна платуСовпадает
Материал корпуса
ТекущийPBT UL94V-0, цвет синийАналогPA66 UL94V-0, синийОтличается
Тип разъёма
ТекущийКолодка клеммная винтовая серии DG301АналогКолодка клеммная винтовая серии DG305Отличается
Количество контактов
Текущий2Аналог2Совпадает
Номинальный ток, А
Текущий15Аналог15Совпадает
Открыть товар
Параметрический вариантDEGSONDG25C-B-02P-13-00Z(H)Арт. RU 109180
14,70 ₽210 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Способ монтажа
Текущийна платуАналогна платуСовпадает
Материал корпуса
ТекущийPBT UL94V-0, цвет синийАналогPA66 UL94V-0, цвет черныйОтличается
Тип разъёма
ТекущийКолодка клеммная винтовая серии DG301АналогКлеммник барьерный серии DG25С винтовойОтличается
Количество контактов
Текущий2Аналог2Совпадает
Номинальный ток, А
Текущий15Аналог15Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
