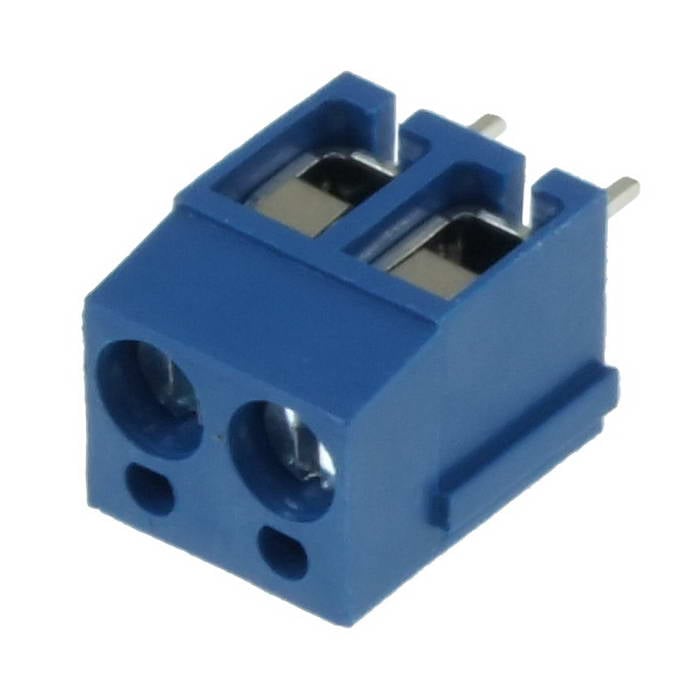

DG305-5.0-02P-12-00A(H)

Товар подлежит обязательной маркировке
MPN
DG305-5.0-02P-12-00A(H)
Бренд
DEGSON
Артикул RU
109536

Основные параметры

Номинальный ток, А
15
Номинальное напряжение, В
(UL) 150
Сечение провода, мм2
2,5
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Шаг контактов, мм
5,0
Все характеристики
Документация
600 шт в наличии9,94 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Номинальное напряжение, В
(UL) 150
Номинальный ток, А
15

Монтаж и корпус

Шаг контактов, мм
5,0
Способ монтажа
на плату
Количество контактов
2
Материал корпуса
PA66 UL94V-0, синий
Глубина, мм
9
Ширина, мм
10
Высота, мм
12,6 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-30...+120

Другие параметры

Сечение провода, мм2
2,5
Тип разъёма
Колодка клеммная винтовая серии DG305

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DG305-5.0-02P-12-00A(H)

Технические параметры, размеры и рекомендации производителя

Скачать

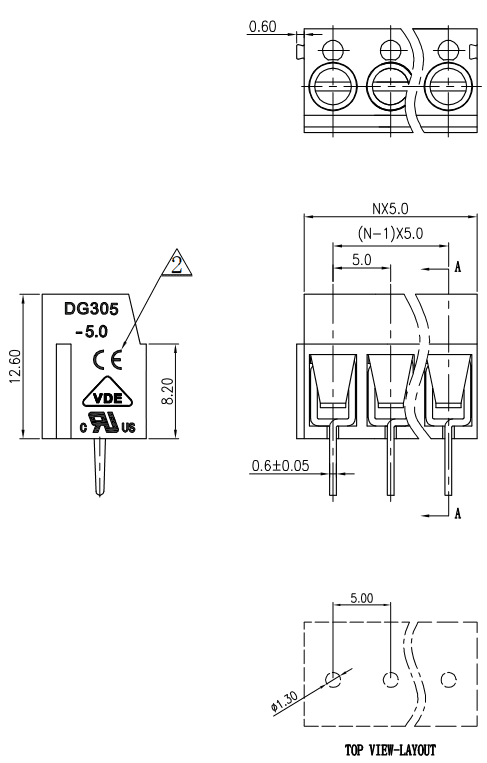

Миниатюра: Схема DG305-5.0-02P-12-00A(H) 1
IMAGE · Схема

Схема DG305-5.0-02P-12-00A(H) 1

Габаритный чертёж и расположение контактов

Скачать

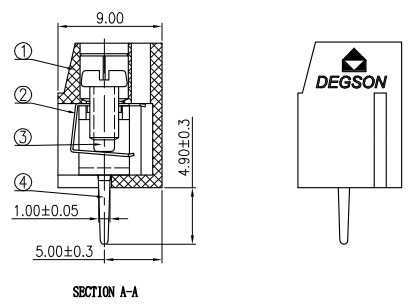

Миниатюра: Схема DG305-5.0-02P-12-00A(H) 2
IMAGE · Схема

Схема DG305-5.0-02P-12-00A(H) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 600 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2022
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022100 шт6600 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDG305-5.0-02P-12-00A(H)DEGSONАрт. RU 109536
9,94 ₽600 шт по каталогу
Аналог из источникаRUICHIRG305-5.0-02PАрт. RU 125692
4,00 ₽3 500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантDEGSONDG305-5.0-03P-12-00Z(H)Арт. RU 130433
11,57 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантDEGSONDG301-5.0-02P-12-00Z(H)Арт. RU 109213
6,56 ₽4 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантGAOSONGDG301-5.0-02P-12-00S(H)Арт. RU 109200
3,93 ₽1 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Способ монтажана платуна плату, пайкаОтличаетсяна платуСовпадаетна платуСовпадаетна платуСовпадает
Тип разъёмаКолодка клеммная винтовая серии DG305—Нет данныхКолодка клеммная винтовая серии DG305СовпадаетKолодка клеммная винтовая серии DG301ОтличаетсяКолодка клеммная винтовая серии DG301Отличается
Количество контактов2—Нет данных3Отличается2Совпадает2Совпадает
Материал корпусаPA66 UL94V-0, синийPA66 UL94V-0ОтличаетсяPA66 UL94V-0, синийСовпадаетPBT UL94V-0, цвет синийОтличаетсяPBT UL94V-0, цвет синийОтличается
Номинальный ток, А15—Нет данных15Совпадает15Совпадает15Совпадает
  • Аналог из источникаRUICHIRG305-5.0-02PАрт. RU 125692
    4,00 ₽3 500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Способ монтажа
    Текущийна платуАналогна плату, пайкаОтличается
    Тип разъёма
    ТекущийКолодка клеммная винтовая серии DG305Аналог—Нет данных
    Количество контактов
    Текущий2Аналог—Нет данных
    Материал корпуса
    ТекущийPA66 UL94V-0, синийАналогPA66 UL94V-0Отличается
    Номинальный ток, А
    Текущий15Аналог—Нет данных
    Открыть товар
  • Параметрический вариантDEGSONDG305-5.0-03P-12-00Z(H)Арт. RU 130433
    11,57 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    ТекущийКолодка клеммная винтовая серии DG305АналогКолодка клеммная винтовая серии DG305Совпадает
    Количество контактов
    Текущий2Аналог3Отличается
    Материал корпуса
    ТекущийPA66 UL94V-0, синийАналогPA66 UL94V-0, синийСовпадает
    Номинальный ток, А
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантDEGSONDG301-5.0-02P-12-00Z(H)Арт. RU 109213
    6,56 ₽4 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    ТекущийКолодка клеммная винтовая серии DG305АналогKолодка клеммная винтовая серии DG301Отличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, синийАналогPBT UL94V-0, цвет синийОтличается
    Номинальный ток, А
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантGAOSONGDG301-5.0-02P-12-00S(H)Арт. RU 109200
    3,93 ₽1 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    ТекущийКолодка клеммная винтовая серии DG305АналогКолодка клеммная винтовая серии DG301Отличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, синийАналогPBT UL94V-0, цвет синийОтличается
    Номинальный ток, А
    Текущий15Аналог15Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
