Datasheet DG235-3.81-02P-11-00A(H)
Технические параметры, размеры и рекомендации производителя
Клеммники нажимные
DG235-3.81-02P-11-00A(H)
- MPN
- DG235-3.81-02P-11-00A(H)
- Бренд
- DEGSON
- Артикул RU
- 109543
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 77 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 11 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
77 шт в наличии15,23 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

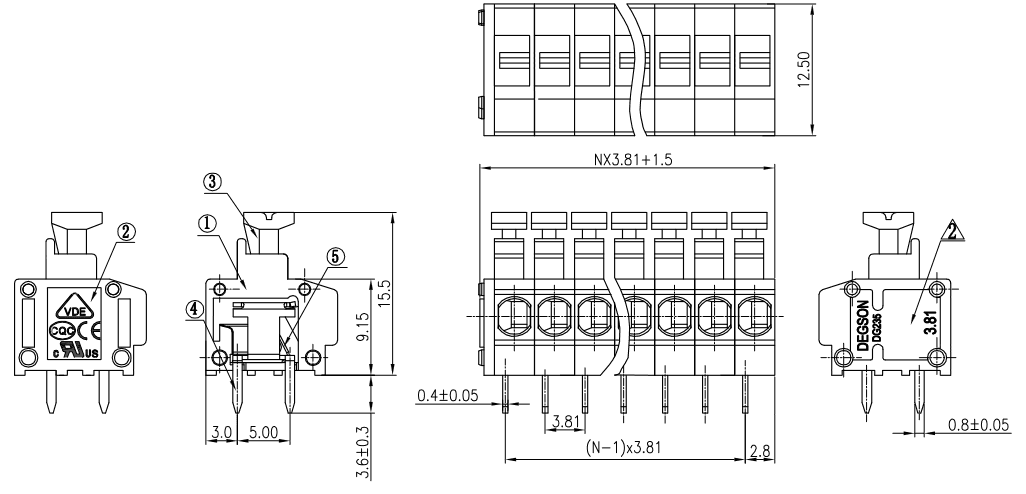

Документация и схема
Характеристики
- Сечение провода, мм2
- 1,5 (20...18AWG)
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Шаг контактов, мм
- 3,81
- Способ монтажа
- на плату
- Диапазон рабочих температур, °C
- -40...+105
- Номинальный ток, А
- (UL) 5
- Тип разъёма
- Колодка клеммная нажимная серии DG235 угловая
- Количество контактов
- 2
- Материал корпуса
- PA66 UL94V-0, серый
- Глубина, мм
- 12,5
- Ширина, мм
- 9,12
- Высота, мм
- 9,15 (корпус); 15,5 (полная)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202311 шт777 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDG235-3.81-02P-11-00A(H)DEGSONАрт. RU 109543 15,23 ₽77 шт по каталогу |  16,97 ₽150 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  11,32 ₽350 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  14,70 ₽210 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  3,93 ₽1 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | Колодка клеммная нажимная серии DG235 угловая | Колодка клеммная нажимная серии DG235 угловаяСовпадает | Колодка клеммная самозажимная серии DG141V с рычагомОтличается | Клеммник барьерный серии DG25С винтовойОтличается | Колодка клеммная винтовая серии DG301Отличается |
| Количество контактов | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Материал корпуса | PA66 UL94V-0, серый | PA66 UL94V-0, серыйСовпадает | PA66 UL94V-0, зеленыйОтличается | PA66 UL94V-0, цвет черныйОтличается | PBT UL94V-0, цвет синийОтличается |
| Номинальный ток, А | (UL) 5 | (UL) 5Совпадает | (UL) 2Отличается | 15Отличается | 15Отличается |
- 16,97 ₽150 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- ТекущийКолодка клеммная нажимная серии DG235 угловаяАналогКолодка клеммная нажимная серии DG235 угловаяСовпадает
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, серыйАналогPA66 UL94V-0, серыйСовпадает
- Номинальный ток, А
- Текущий(UL) 5Аналог(UL) 5Совпадает
- 11,32 ₽350 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- ТекущийКолодка клеммная нажимная серии DG235 угловаяАналогКолодка клеммная самозажимная серии DG141V с рычагомОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, серыйАналогPA66 UL94V-0, зеленыйОтличается
- Номинальный ток, А
- Текущий(UL) 5Аналог(UL) 2Отличается
- 14,70 ₽210 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- ТекущийКолодка клеммная нажимная серии DG235 угловаяАналогКлеммник барьерный серии DG25С винтовойОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, серыйАналогPA66 UL94V-0, цвет черныйОтличается
- Номинальный ток, А
- Текущий(UL) 5Аналог15Отличается
- 3,93 ₽1 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- ТекущийКолодка клеммная нажимная серии DG235 угловаяАналогКолодка клеммная винтовая серии DG301Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, серыйАналогPBT UL94V-0, цвет синийОтличается
- Номинальный ток, А
- Текущий(UL) 5Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
