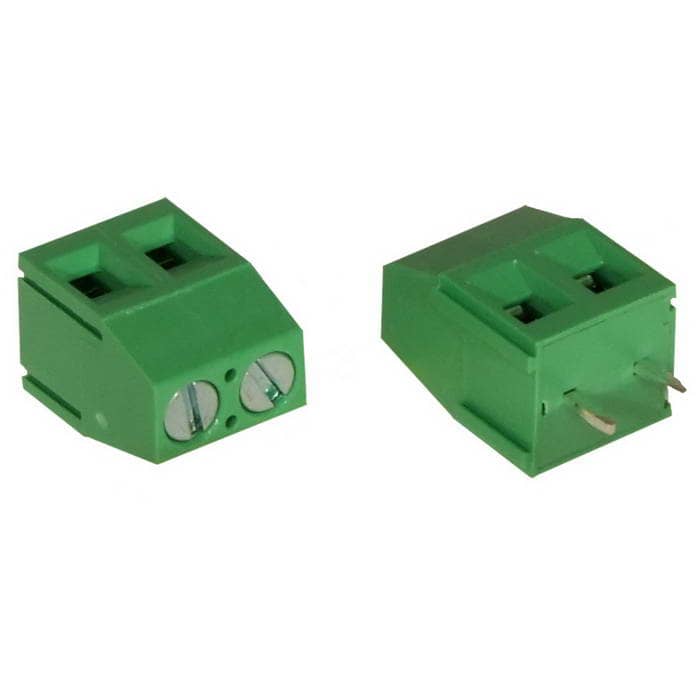

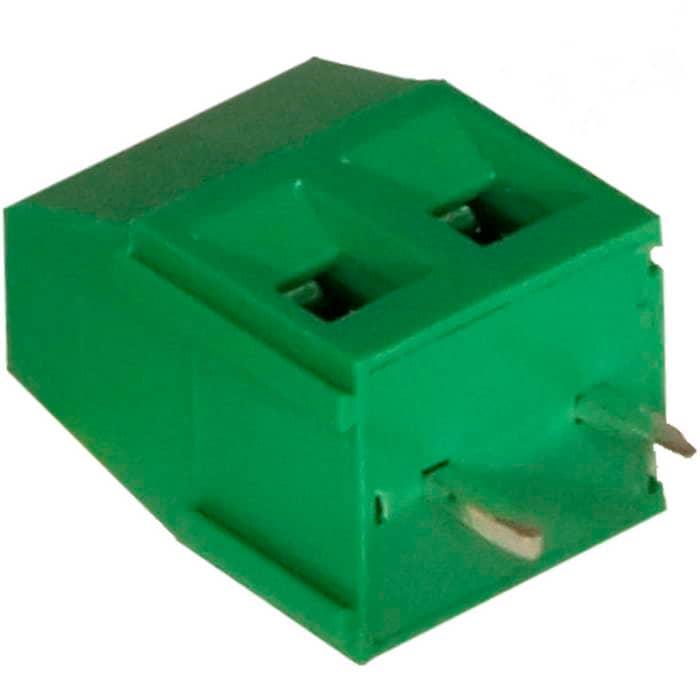

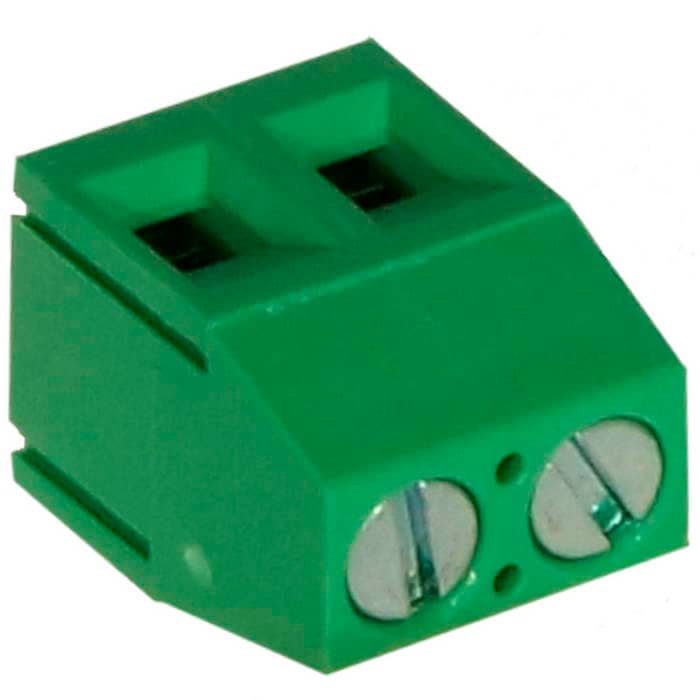

DG125-5.0-02P-14-00Z(H)

Товар подлежит обязательной маркировке
MPN
DG125-5.0-02P-14-00Z(H)
Бренд
DEGSON
Артикул RU
110620

Основные параметры

Номинальный ток, А
(UL) - 10 (12)
Сечение провода, мм2
0,5...2,5 (26...12 AWG)
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Шаг контактов, мм
5,0
Способ монтажа
на плату
Все характеристики
Документация
250 шт в наличии13,05 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Номинальный ток, А
(UL) - 10 (12)

Монтаж и корпус

Шаг контактов, мм
5,0
Способ монтажа
на плату
Количество контактов
12
Материал корпуса
PA66 UL94V-2, зеленый
Глубина, мм
9
Ширина, мм
10
Высота, мм
13,6

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+105

Другие параметры

Сечение провода, мм2
0,5...2,5 (26...12 AWG)
Тип разъёма
клеммная колодка серии DG125-5.0 винтовая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DG125-5.0-02P-14-00Z(H)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема DG125-5.0-02P-14-00Z(H) 1
IMAGE · Схема

Схема DG125-5.0-02P-14-00Z(H) 1

Габаритный чертёж и расположение контактов

Скачать

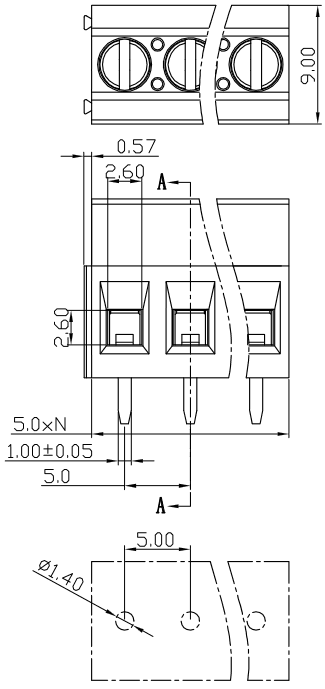

Миниатюра: Схема DG125-5.0-02P-14-00Z(H) 2
IMAGE · Схема

Схема DG125-5.0-02P-14-00Z(H) 2

Габаритный чертёж и расположение контактов

Скачать

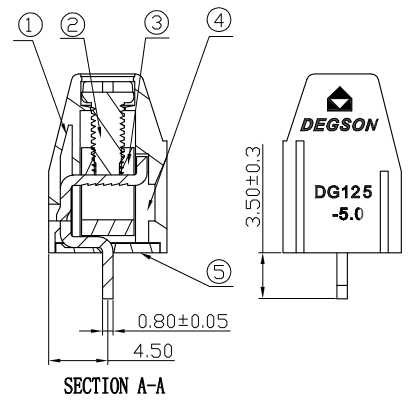

Миниатюра: Схема DG125-5.0-02P-14-00Z(H) 3
IMAGE · Схема

Схема DG125-5.0-02P-14-00Z(H) 3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 250 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт5250 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDG125-5.0-02P-14-00Z(H)DEGSONАрт. RU 110620
13,05 ₽250 шт по каталогу
Параметрический вариантDEGSONDG301-5.0-02P-12-00Z(H)Арт. RU 109213
6,56 ₽4 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантDEGSONDG500-5.0-03P-14-00A(H)Арт. RU 109201
19,85 ₽485 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантDEGSONDG25C-B-02P-13-00Z(H)Арт. RU 109180
14,70 ₽100 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантDEGSONDG332K-5.0-03P-12-00A(H)Арт. RU 109184
14,98 ₽500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Способ монтажана платуна платуСовпадаетна платуСовпадаетна платуСовпадаетна платуСовпадает
Тип разъёмаклеммная колодка серии DG125-5.0 винтоваяKолодка клеммная винтовая серии DG301ОтличаетсяКолодка клеммная винтовая серии DG500 угловаяОтличаетсяКлеммник барьерный серии DG25С винтовойОтличаетсяКолодка клеммная винтовая серии DG332K угловаяОтличается
Количество контактов122Отличается3Отличается2Отличается3Отличается
Материал корпусаPA66 UL94V-2, зеленыйPBT UL94V-0, цвет синийОтличаетсяPA66 UL94V-0ОтличаетсяPA66 UL94V-0, цвет черныйОтличаетсяPBT UL94V-0, цвет синийОтличается
Сопротивление изоляции, МОм, не менее5000 (при Uисп.dc=1000 В)5000 (при Uисп.dc=1000 В)Совпадает5000 (при Uисп.dc=1000 В)Совпадает5000 (при Uисп.dc=1000 В)Совпадает5000 (при Uисп.dc=1000 В)Совпадает
  • Параметрический вариантDEGSONDG301-5.0-02P-12-00Z(H)Арт. RU 109213
    6,56 ₽4 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийклеммная колодка серии DG125-5.0 винтоваяАналогKолодка клеммная винтовая серии DG301Отличается
    Количество контактов
    Текущий12Аналог2Отличается
    Материал корпуса
    ТекущийPA66 UL94V-2, зеленыйАналогPBT UL94V-0, цвет синийОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар
  • Параметрический вариантDEGSONDG500-5.0-03P-14-00A(H)Арт. RU 109201
    19,85 ₽485 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийклеммная колодка серии DG125-5.0 винтоваяАналогКолодка клеммная винтовая серии DG500 угловаяОтличается
    Количество контактов
    Текущий12Аналог3Отличается
    Материал корпуса
    ТекущийPA66 UL94V-2, зеленыйАналогPA66 UL94V-0Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар
  • Параметрический вариантDEGSONDG25C-B-02P-13-00Z(H)Арт. RU 109180
    14,70 ₽100 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийклеммная колодка серии DG125-5.0 винтоваяАналогКлеммник барьерный серии DG25С винтовойОтличается
    Количество контактов
    Текущий12Аналог2Отличается
    Материал корпуса
    ТекущийPA66 UL94V-2, зеленыйАналогPA66 UL94V-0, цвет черныйОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар
  • Параметрический вариантDEGSONDG332K-5.0-03P-12-00A(H)Арт. RU 109184
    14,98 ₽500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийклеммная колодка серии DG125-5.0 винтоваяАналогКолодка клеммная винтовая серии DG332K угловаяОтличается
    Количество контактов
    Текущий12Аналог3Отличается
    Материал корпуса
    ТекущийPA66 UL94V-2, зеленыйАналогPBT UL94V-0, цвет синийОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
