Datasheet DG500-5.0-03P-14-00A(H)
Технические параметры, размеры и рекомендации производителя

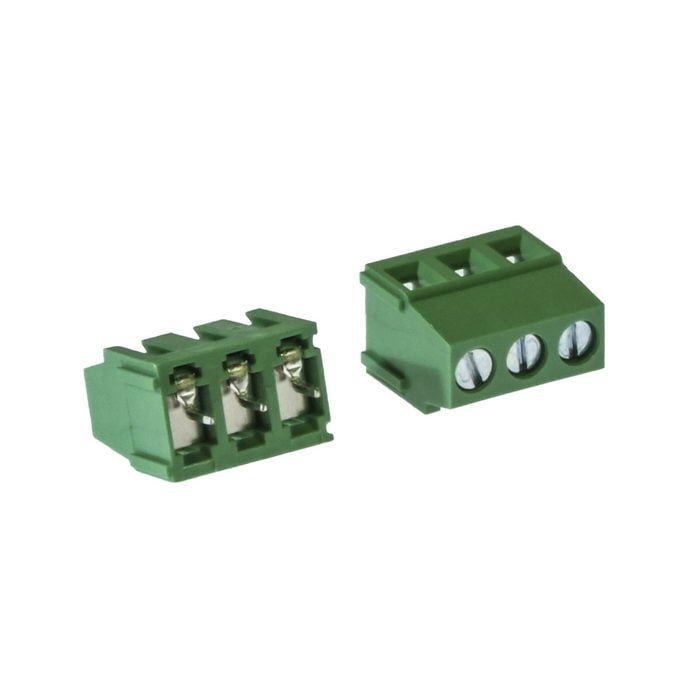

DG500-5.0-03P-14-00A(H)
Товар подлежит обязательной маркировке- MPN
- DG500-5.0-03P-14-00A(H)
- Бренд
- DEGSON
- Артикул RU
- 109201
Основные параметры
- Номинальный ток, А
- 15
- Сечение провода, мм2
- 2,5 (24-12 AWG)
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
510 шт в наличии19,85 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Номинальный ток, А
- 15
Монтаж и корпус
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
- Количество контактов
- 3
- Материал корпуса
- PA66 UL94V-0
- Глубина, мм
- 10,0
- Ширина, мм
- 15,0
- Высота, мм
- 14 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Другие параметры
- Сечение провода, мм2
- 2,5 (24-12 AWG)
- Тип разъёма
- Колодка клеммная винтовая серии DG500 угловая
Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 510 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 400 шт · только целая упаковка
- Фасовка
- 10 / 25 / 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2022
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт40400 шт
202225 шт250 шт
202230 шт260 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDG500-5.0-03P-14-00A(H)DEGSONАрт. RU 109201 19,85 ₽510 шт по каталогу |  5,89 ₽5 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  10,09 ₽90 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  11,57 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  14,70 ₽160 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на плату, пайкаОтличается | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0, синийОтличается | PA66 UL94V-0, цвет черныйОтличается |
| Тип разъёма | Колодка клеммная винтовая серии DG500 угловая | —Нет данных | Колодка клеммная винтовая серии DG350 угловаяОтличается | Колодка клеммная винтовая серии DG305Отличается | Клеммник барьерный серии DG25С винтовойОтличается |
| Количество контактов | 3 | —Нет данных | 3Совпадает | 3Совпадает | 2Отличается |
| Номинальный ток, А | 15 | —Нет данных | 10Отличается | 15Совпадает | 15Совпадает |
- 5,89 ₽5 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналогна плату, пайкаОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG500 угловаяАналог—Нет данных
- Количество контактов
- Текущий3Аналог—Нет данных
- Номинальный ток, А
- Текущий15Аналог—Нет данных
- 10,09 ₽90 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG500 угловаяАналогКолодка клеммная винтовая серии DG350 угловаяОтличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Номинальный ток, А
- Текущий15Аналог10Отличается
- 11,57 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0, синийОтличается
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG500 угловаяАналогКолодка клеммная винтовая серии DG305Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 14,70 ₽160 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0, цвет черныйОтличается
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG500 угловаяАналогКлеммник барьерный серии DG25С винтовойОтличается
- Количество контактов
- Текущий3Аналог2Отличается
- Номинальный ток, А
- Текущий15Аналог15Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
