Datasheet DB-15M IP67
Технические параметры, размеры и рекомендации производителя

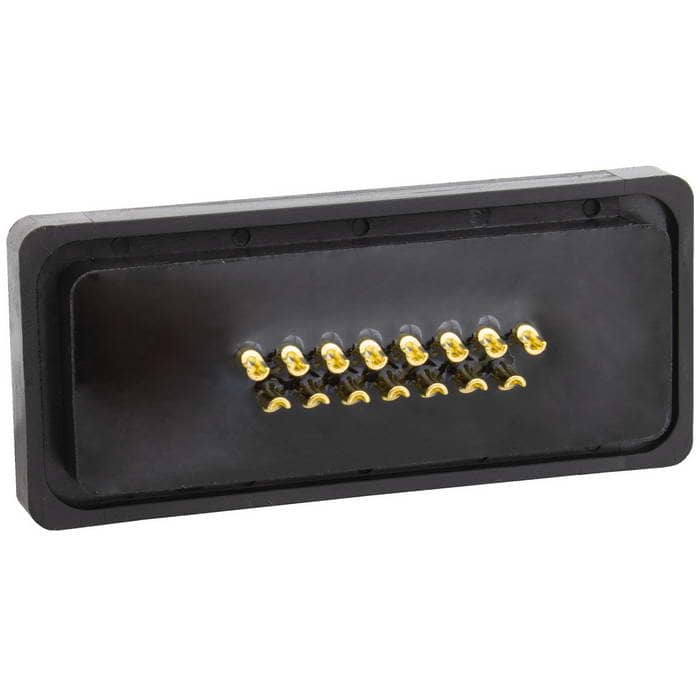

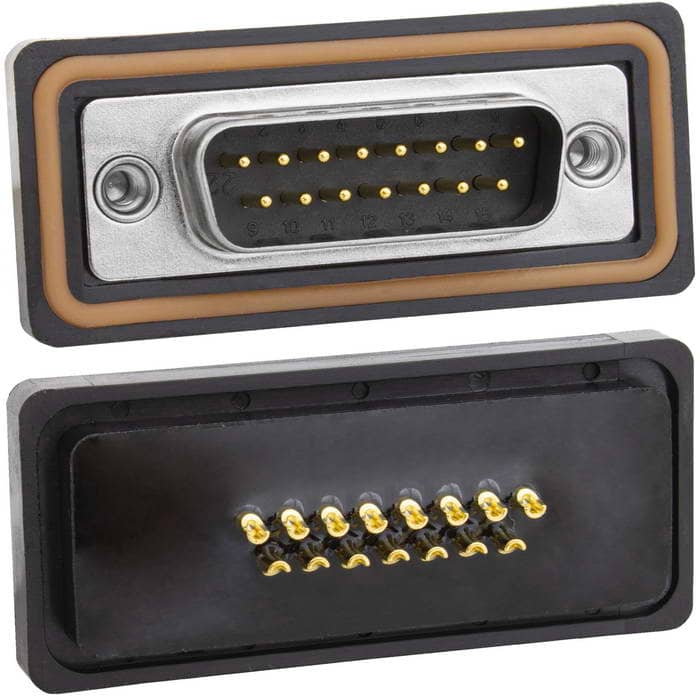

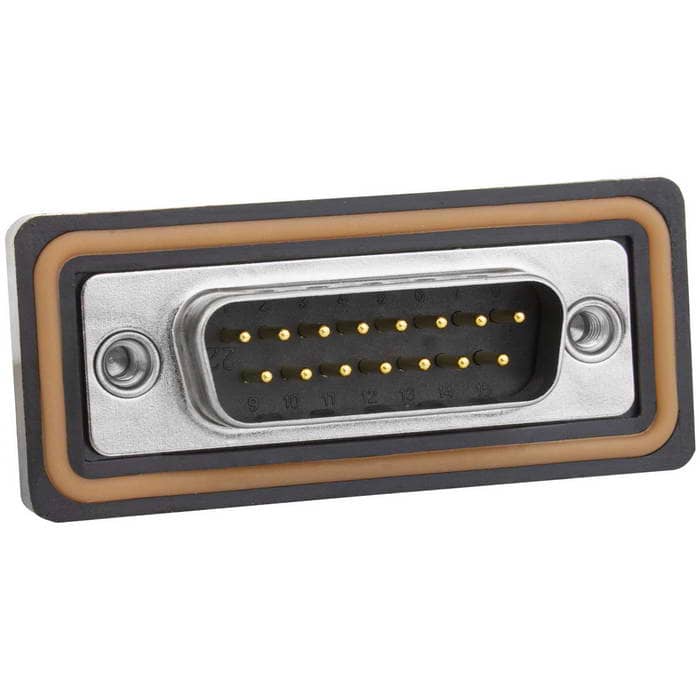

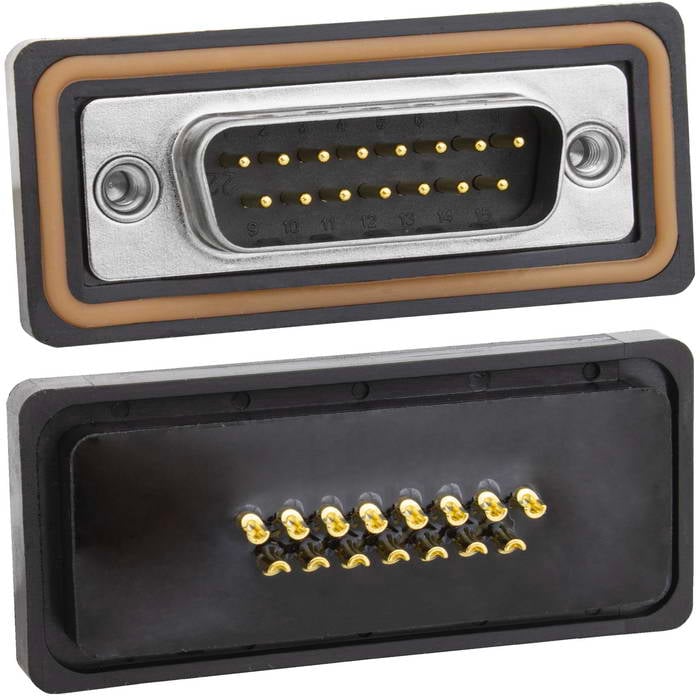

Разъём D-SUB RUICHI DB-15M IP67
15 контактов
Товар подлежит обязательной маркировке- MPN
- DB-15M IP67
- Бренд
- Ruichi
- Артикул RU
- 123588
Основные параметры
- Номинальный ток
- 5А
- Степень защиты
- IP67
- Высота
- 21.10 ±0.25
- Ширина
- 48
- Глубина
- 16,3
- Материал контакта
- медный сплав, покрытые позолотой
Под заказ217,60 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 5А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 2000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 1000 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 21.10 ±0.25
- Ширина
- 48
- Глубина
- 16,3
- Материал контакта
- медный сплав, покрытые позолотой
- Способ монтажа
- пайка
- Количество контактов
- 15 в два ряда
- Материал корпуса
- сплав меди и стали
Условия эксплуатации
- Степень защиты
- IP67
- Рабочая температура
- -55 ...+105 °С
Упаковка и вес
- Вес брутто
- 20.33
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/150
Другие параметры
- Шаг
- 2,77 мм
- Дополнительно
- изолятор контактов - термопластичный PBT, заполненный на 30% стеклом
- Тип разъёма
- М - вилка

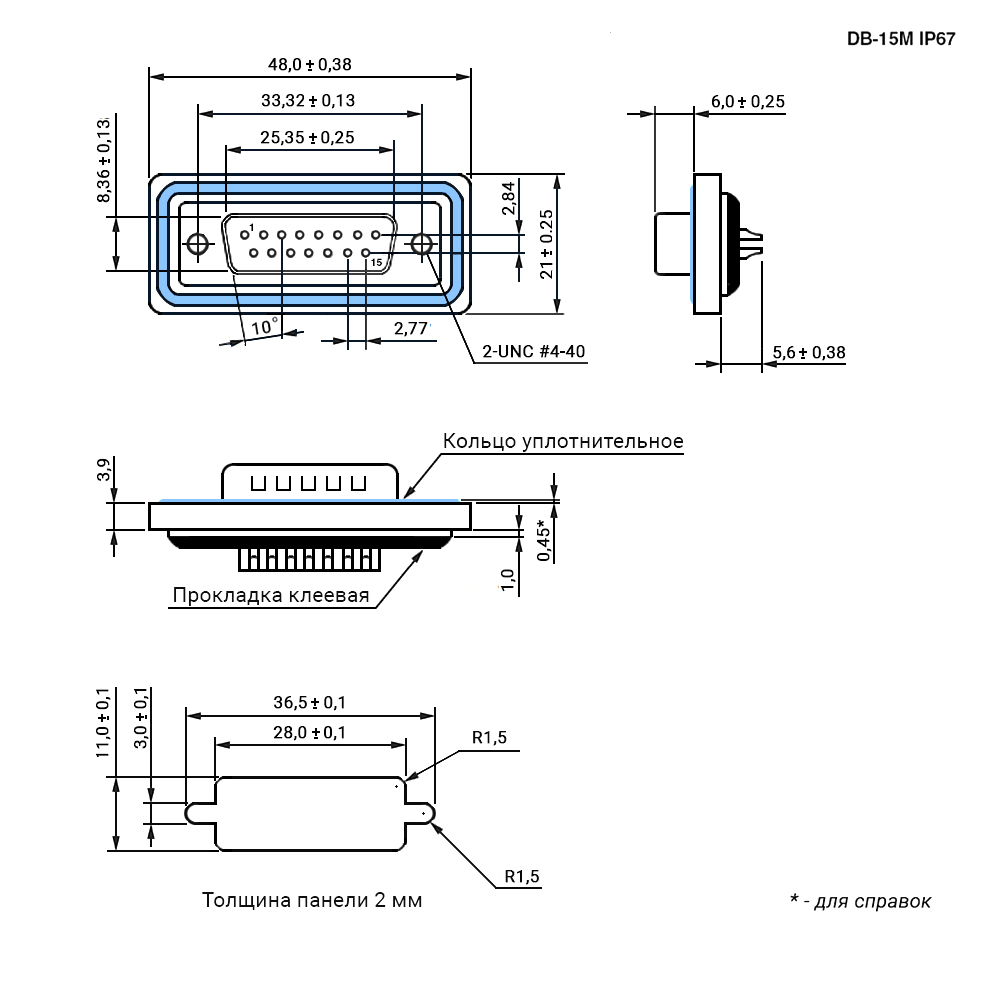

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 66 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем RUICHI DB-15M IP67 имеет широкое применение в компьютерной технике различного назначения. Разъем состоит из 2-х параллельных рядов контактов или гнезд, помещен в металлический экран, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех. По внутренней части корпуса расположена силиконовая прокладка, которая обеспечивает высокий уровень влаго и пылезащиты
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDB-15M IP67RUICHIАрт. RU 123588 217,60 ₽Под заказ |  11,05 ₽4 000 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  242,55 ₽72 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  228,16 ₽3 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  272,76 ₽59 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | М - вилка | М - вилкаСовпадает | F - розеткаОтличается | М - вилкаСовпадает | М - вилкаСовпадает |
| Количество контактов | 15 в два ряда | 15 в два рядаСовпадает | 15 в два рядаСовпадает | 9 в два рядаОтличается | 9 в два рядаОтличается |
| Материал корпуса | сплав меди и стали | —Нет данных | сплав меди и сталиСовпадает | —Нет данных | —Нет данных |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
- 11,05 ₽4 000 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Материал корпуса
- Текущийсплав меди и сталиАналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- 242,55 ₽72 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Материал корпуса
- Текущийсплав меди и сталиАналогсплав меди и сталиСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает

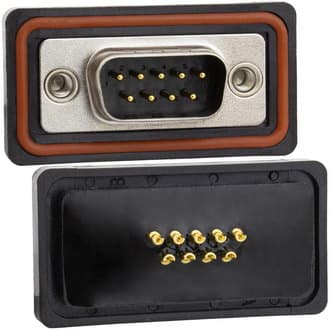

- 228,16 ₽3 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог9 в два рядаОтличается
- Материал корпуса
- Текущийсплав меди и сталиАналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- 272,76 ₽59 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогМ - вилкаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог9 в два рядаОтличается
- Материал корпуса
- Текущийсплав меди и сталиАналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
