Datasheet DB-15F IP67
Технические параметры, размеры и рекомендации производителя

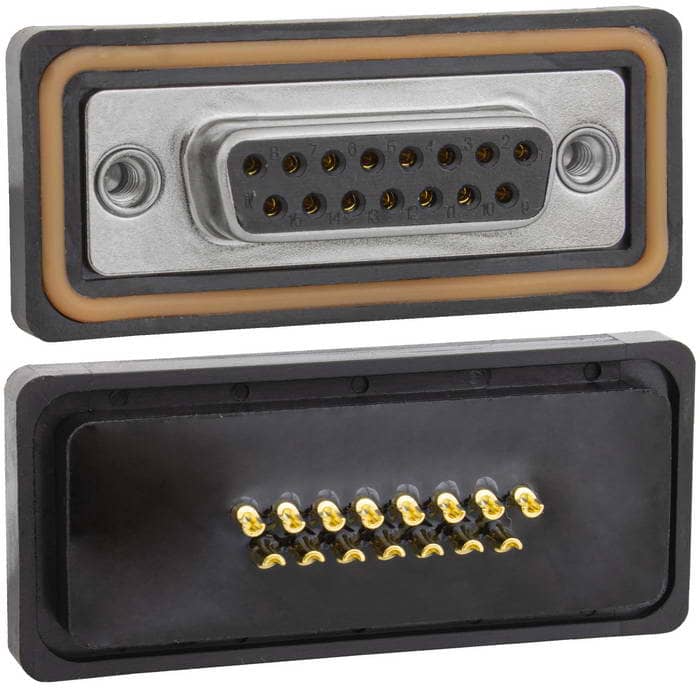

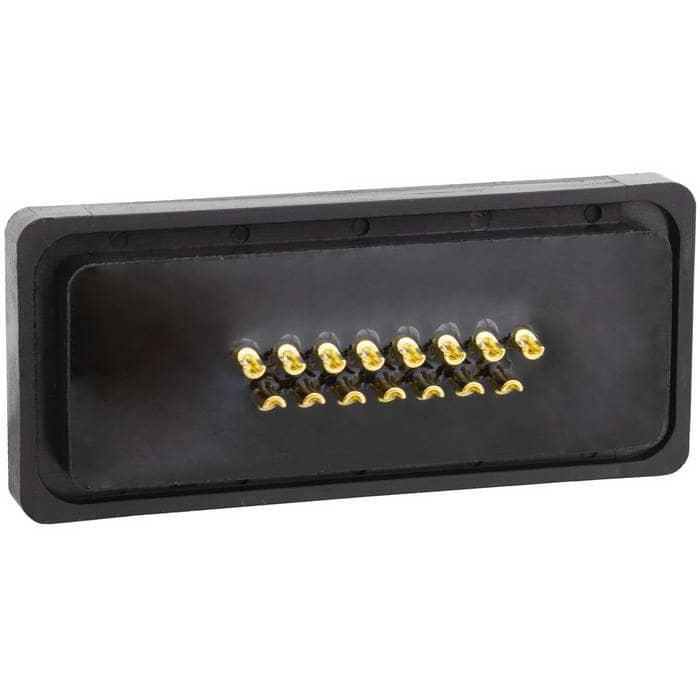

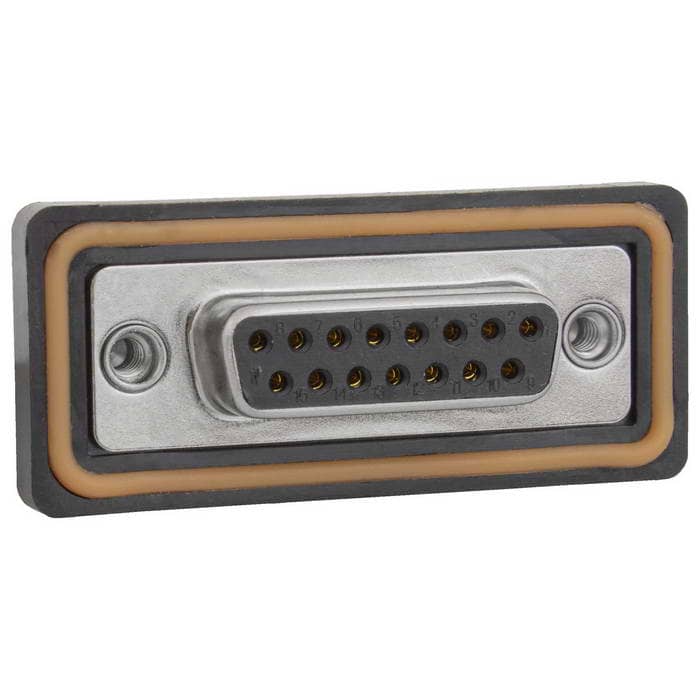

Разъём D-SUB RUICHI DB-15F IP67
15 контактов
Товар подлежит обязательной маркировке- MPN
- DB-15F IP67
- Бренд
- Ruichi
- Артикул RU
- 123589
Основные параметры
- Номинальный ток
- 5А
- Степень защиты
- IP67
- Высота
- 21.10 ±0.25
- Ширина
- 48
- Глубина
- 16,3
- Материал контакта
- медный сплав, покрытые позолотой
Под заказ242,55 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 5А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 21.10 ±0.25
- Ширина
- 48
- Глубина
- 16,3
- Материал контакта
- медный сплав, покрытые позолотой
- Способ монтажа
- пайка
- Количество контактов
- 15 в два ряда
- Материал корпуса
- сплав меди и стали
Условия эксплуатации
- Степень защиты
- IP67
- Рабочая температура
- -55 ...+105 °С
Упаковка и вес
- Вес брутто
- 18.17
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/300
Другие параметры
- Шаг
- 2,77 мм
- Дополнительно
- изолятор контактов - термопластичный PBT, заполненный на 30% стеклом
- Тип разъёма
- F - розетка

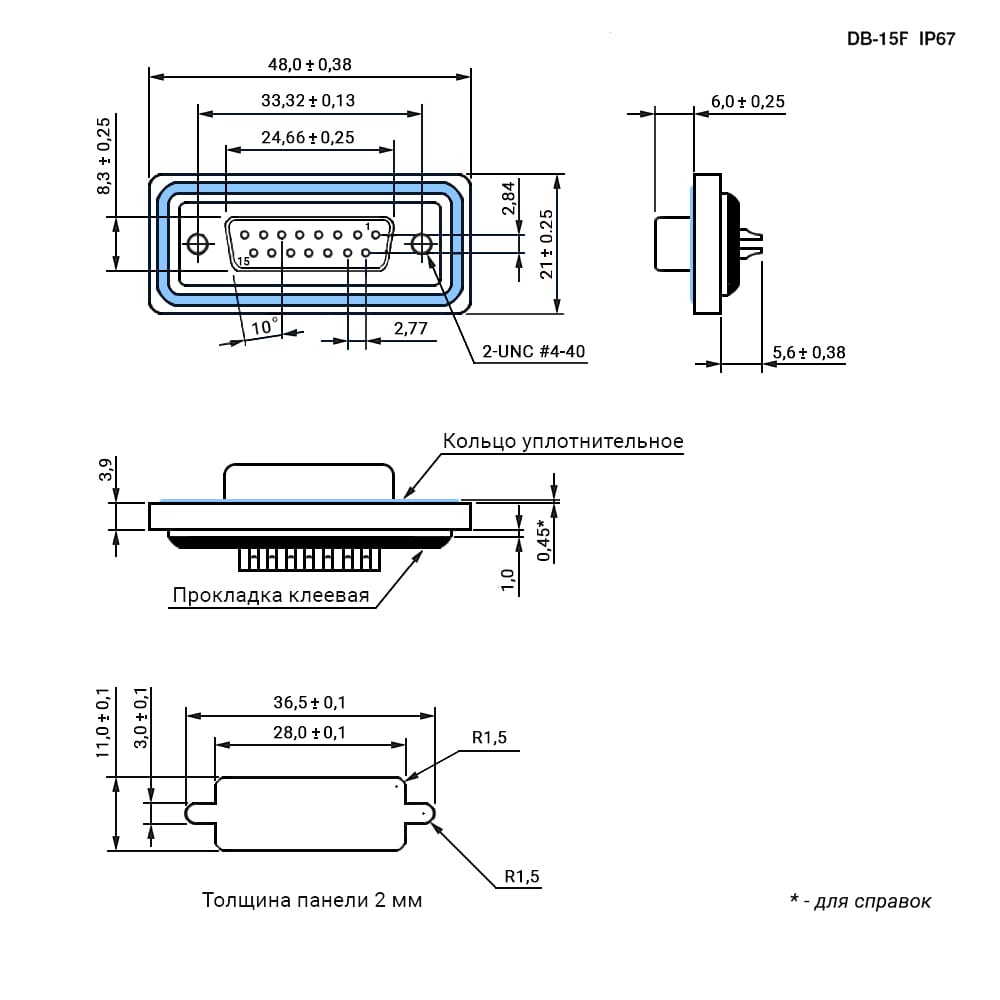

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 72 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем RUICHI DB-15F IP67 имеет широкое применение в компьютерной технике различного назначения. Разъем состоит из 2-х параллельных рядов контактов или гнезд, помещен в металлический экран, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех. По внутренней части корпуса расположена силиконовая прокладка, которая обеспечивает высокий уровень влаго и пылезащиты
