BAV21W CJ малосигнальный переключающий диод 200 В
0.2 А, SOD-123
- MPN
- BAV21W
- Бренд
- Tak Cheong
- Артикул RU
- 76780
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 250
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,1
- Ударный прямой ток, А
- 2
54 940 шт в наличии0,62 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 250
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,1
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 5
Монтаж и корпус
- Корпус
- SOD-123
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Вес брутто
- 0.04
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 50

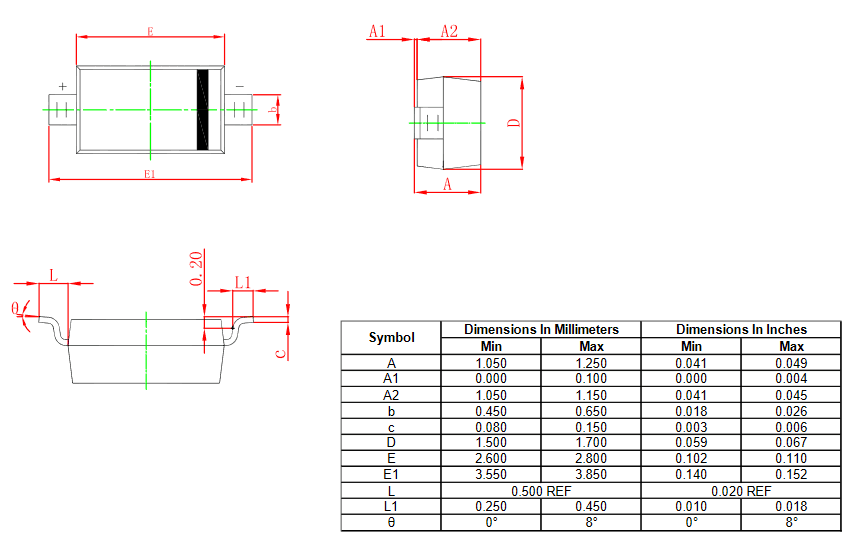

Документация и схема
Условия поставки
Обновлено 05.08.2026- Источник / остаток
- Каталог RU Electronics · 54 940 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 940 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
BAV21W малосигнальный переключающий диод для повернхностного монтажа в корпусе SOD-123. Максимальное обратное напряжение 200 В, максимальный прямой ток 200 мА, прямое падение напряжения 1,25 В, емкость 5 пФ, время обратного восстановления 50 нс.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023940 шт1940 шт
20233 000 шт1854 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV21WTak CheongАрт. RU 76780 0,62 ₽54 940 шт по каталогу |  1,24 ₽1 800 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  0,61 ₽50 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,35 ₽15 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,92 ₽30 000 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | 2 диода, общий катодОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Корпус | SOD-123 | SOD-123Совпадает | SOD-323Отличается | SOD-80 (miniMELF)Отличается | —Нет данных |
| Максимальное обратное напряжение (Vrrm), В | 250 | 200Отличается | 250Совпадает | 250Совпадает | 250Совпадает |
| Максимальный прямой ток, А | 0,2 | 0,25Отличается | 0,2Совпадает | 0,2Совпадает | 0,2Совпадает |
- 1,24 ₽1 800 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-123АналогSOD-123Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог200Отличается
- Максимальный прямой ток, А
- Текущий0,2Аналог0,25Отличается
- 0,61 ₽50 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-123АналогSOD-323Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 1,35 ₽15 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-123АналогSOD-80 (miniMELF)Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,92 ₽30 000 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналог2 диода, общий катодОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-123Аналог—Нет данных
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
