BAV23C Jingdao высокочастотный переключающий диод (2 диода
общий катод), 250 В, 0.2 А, 50 нс, SOT-23
- MPN
- BAV23C
- Бренд
- Jingdao
- Артикул RU
- 124845
Основные параметры
- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 250
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,1
- Ударный прямой ток, А
- 1
30 000 шт в наличии0,92 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 250
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,1
- Ударный прямой ток, А
- 1
- Емкость, пФ
- 5
Монтаж и корпус
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 40*40*34/30000
- Вес брутто
- 0.05
Другие параметры
- Схема включения диодов
- 2 диода, общий катод
- Время обратного восстановления (trr), нс
- 50

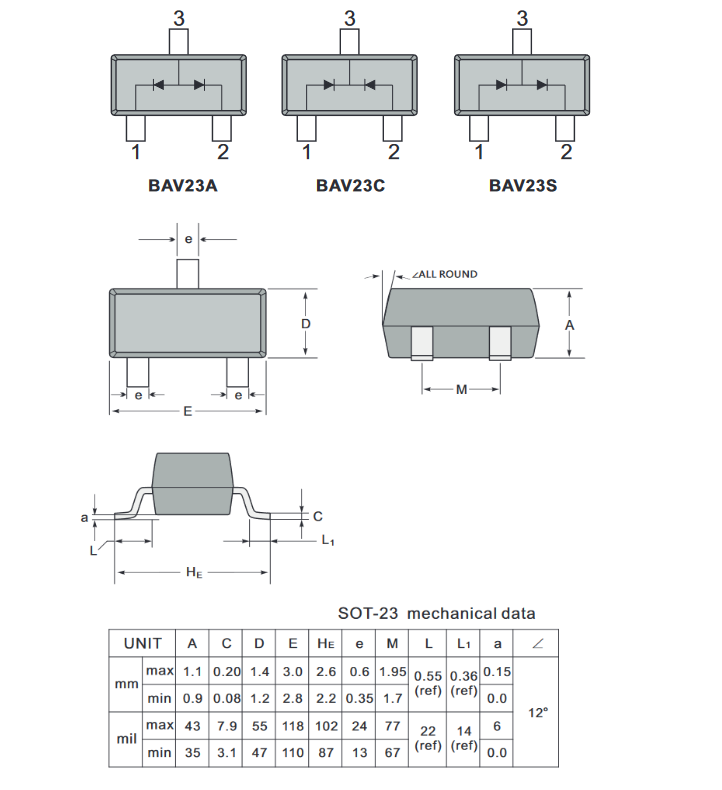

Документация и схема
Условия поставки
Обновлено 05.08.2026- Источник / остаток
- Каталог RU Electronics · 30 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BAV23C малосигнальный переключающий диод для поверхностного монтажа в корпусе SOT-23. Максимальное обратное напряжение (Vrrm) 250 В, максимальный прямой ток (Ifav) 0.2 А, прямое падение напряжения (Vf) 1.25 В. Емкость 5 пФ. Время обратного восстановления 50 нс
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт2121 000 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV23CJingdaoАрт. RU 124845 0,92 ₽30 000 шт по каталогу |  0,62 ₽54 940 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,61 ₽50 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,96 ₽22 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,77 ₽28 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | ОдиночныйОтличается | ОдиночныйОтличается | 2 диода, общий катодСовпадает | ОдиночныйОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 5 | 5Совпадает | 5Совпадает | 2Отличается | 5Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 250 | 250Совпадает | 250Совпадает | 50Отличается | 200Отличается |
| Максимальный прямой ток, А | 0,2 | 0,2Совпадает | 0,2Совпадает | 0,2Совпадает | 0,2Совпадает |
- 0,62 ₽54 940 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналогОдиночныйОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,61 ₽50 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналогОдиночныйОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,96 ₽22 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог2Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог50Отличается
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,77 ₽28 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналогОдиночныйОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог200Отличается
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
