BAV21WS Tak Cheong малосигнальный переключающий диод 250 В
0.2 А, SOD-323
- MPN
- BAV21WS
- Бренд
- Tak Cheong
- Артикул RU
- 90426
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 250
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,1
- Ударный прямой ток, А
- 1
50 500 шт в наличии0,61 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 250
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,1
- Ударный прямой ток, А
- 1
- Емкость, пФ
- 5

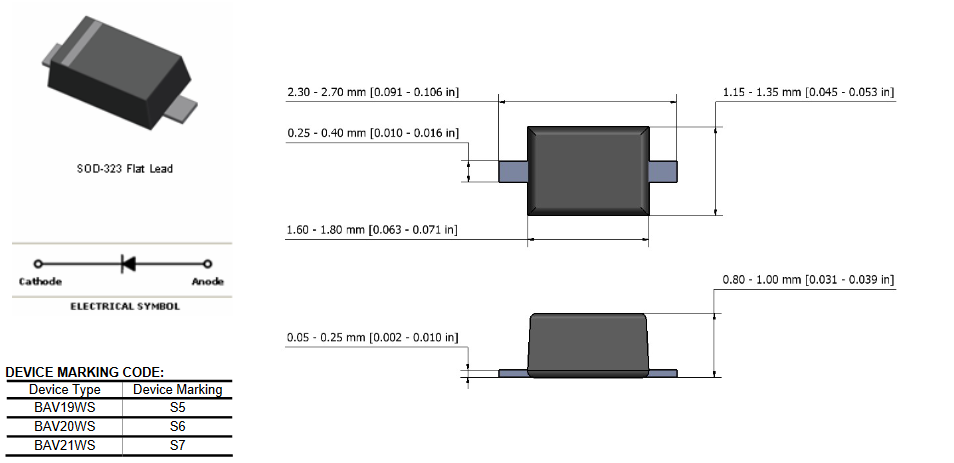

Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -65...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Вес брутто
- 0.03
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 50
Документация и схема
Условия поставки
Обновлено 05.08.2026- Источник / остаток
- Каталог RU Electronics · 50 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 1 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
BAV21WS малосигнальный переключающий диод для поверхностного монтажа в корпусе SOD-323. Максимальное обратное напряжение 250 В, максимальный прямой ток 200 мА.Время обратного восстановления 50 нс. Емкость 5 пФ, ток утечки 100 нА (при Vrrm = 200 В). Аналоги: BAV21W (SOD-123)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 000 шт4949 000 шт
20231 500 шт11 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV21WSTak CheongАрт. RU 90426 0,61 ₽50 500 шт по каталогу |  0,62 ₽54 940 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,35 ₽15 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,92 ₽30 000 шт по каталогу Совпадает 3 из 4 сравнимых параметров | 0,77 ₽28 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | 2 диода, общий катодОтличается | ОдиночныйСовпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Корпус | SOD-323 | SOD-123Отличается | SOD-80 (miniMELF)Отличается | —Нет данных | SOD-80 (miniMELF)Отличается |
| Емкость, пФ | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 250 | 250Совпадает | 250Совпадает | 250Совпадает | 200Отличается |
- 0,62 ₽54 940 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-123Отличается
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- 1,35 ₽15 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-80 (miniMELF)Отличается
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- 0,92 ₽30 000 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналог2 диода, общий катодОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-323Аналог—Нет данных
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог250Совпадает
- 0,77 ₽28 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-80 (miniMELF)Отличается
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий250Аналог200Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
