BAV19W Jingdao высокочастотный переключающий диод 120 В

0.25 А, 50 нс, SOT-123

MPN
BAV19W
Бренд
Jingdao
Артикул RU
124843

Основные параметры

Схема включения диодов
Одиночный
Максимальное обратное напряжение (Vrrm), В
120
Максимальный прямой ток, А
0,25
Прямое падение напряжения (Vf), В
1,25
Ток утечки, мкА
0,1
Ударный прямой ток, А
1
Все характеристики
Документация
22 000 шт в наличии0,85 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
120
Максимальный прямой ток, А
0,25
Прямое падение напряжения (Vf), В
1,25
Ток утечки, мкА
0,1
Ударный прямой ток, А
1
Емкость, пФ
5

Монтаж и корпус

Корпус
SOD-123
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Упаковка
REEL, 3000 шт.
Транспортная упаковка: размер/кол-во
40*40*34/30000
Вес брутто
0.06

Другие параметры

Схема включения диодов
Одиночный
Время обратного восстановления (trr), нс
50

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BAV19W

Технические параметры, размеры и рекомендации производителя

Скачать

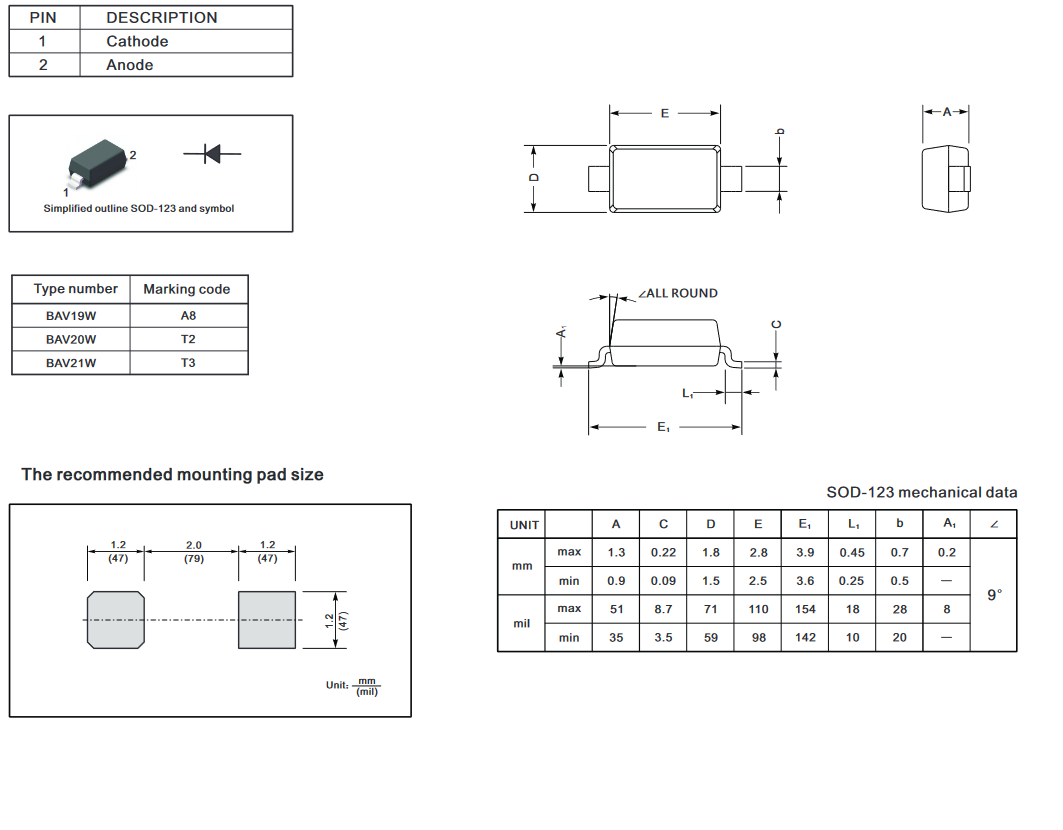

Миниатюра: Схема BAV19W
IMAGE · Схема

Схема BAV19W

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.08.2026
Источник / остаток
Каталог RU Electronics · 22 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 000 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

BAV19W малосигнальный переключающий диод для поверхностного монтажа в корпусе SOT-123. Максимальное обратное напряжение (Vrrm) 120 В, максимальный прямой ток (Ifav) 0.25 А, прямое падение напряжения (Vf) 1.25 В. Емкость 5 пФ. Время обратного восстановления 50 нс.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт44 000 шт
20243 000 шт618 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBAV19WJingdaoАрт. RU 124843
0,85 ₽22 000 шт по каталогу
Параметрический вариантTak CheongBAV21WАрт. RU 76780
0,62 ₽54 940 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантTak CheongBAV102Арт. RU 76772
0,77 ₽28 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантTak CheongBAV21WSАрт. RU 90426
0,61 ₽50 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJingdaoBAV23CАрт. RU 124845
0,92 ₽30 000 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Схема включения диодовОдиночныйОдиночныйСовпадаетОдиночныйСовпадаетОдиночныйСовпадает2 диода, общий катодОтличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КорпусSOD-123SOD-123СовпадаетSOD-80 (miniMELF)ОтличаетсяSOD-323Отличается—Нет данных
Емкость, пФ55Совпадает5Совпадает5Совпадает5Совпадает
Максимальное обратное напряжение (Vrrm), В120250Отличается200Отличается250Отличается250Отличается
  • Параметрический вариантTak CheongBAV21WАрт. RU 76780
    0,62 ₽54 940 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOD-123АналогSOD-123Совпадает
    Емкость, пФ
    Текущий5Аналог5Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий120Аналог250Отличается
    Открыть товар
  • Параметрический вариантTak CheongBAV102Арт. RU 76772
    0,77 ₽28 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOD-123АналогSOD-80 (miniMELF)Отличается
    Емкость, пФ
    Текущий5Аналог5Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий120Аналог200Отличается
    Открыть товар
  • Параметрический вариантTak CheongBAV21WSАрт. RU 90426
    0,61 ₽50 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOD-123АналогSOD-323Отличается
    Емкость, пФ
    Текущий5Аналог5Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий120Аналог250Отличается
    Открыть товар
  • Параметрический вариантJingdaoBAV23CАрт. RU 124845
    0,92 ₽30 000 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналог2 диода, общий катодОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOD-123Аналог—Нет данных
    Емкость, пФ
    Текущий5Аналог5Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий120Аналог250Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
