BAT54 HXY диод Шоттки 30 В

200 мА, SOT-23

MPN
BAT54 (HXY)
Бренд
HXY
Артикул RU
121419

Основные параметры

Схема включения диодов
Одиночный
Максимальное обратное напряжение (Vrrm), В
30
Максимальный прямой ток, А
0,2
Прямое падение напряжения (Vf), В
0,24
Ударный прямой ток, А
0,6
Ток утечки, мА
0,002
Все характеристики
Документация
Под заказ0,35 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
30
Максимальный прямой ток, А
0,2
Прямое падение напряжения (Vf), В
0,24
Ударный прямой ток, А
0,6
Ток утечки, мА
0,002
Емкость, пФ
10

Монтаж и корпус

Корпус
SOT-23
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-40...+125 °С

Упаковка и вес

Вес брутто
0.06
Упаковка
3000

Другие параметры

Схема включения диодов
Одиночный
Время обратного восстановления (trr), нс
5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BAT54 (HXY)

Технические параметры, размеры и рекомендации производителя

Скачать

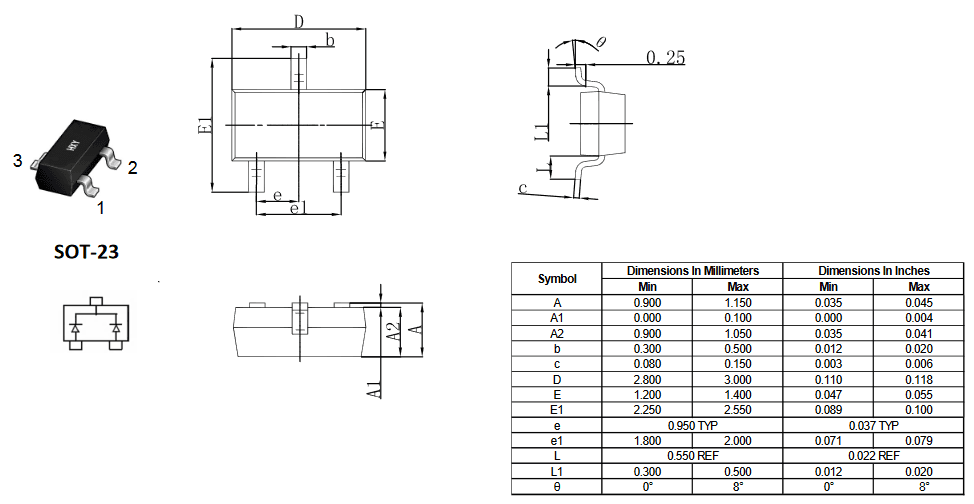

Миниатюра: Схема BAT54 (HXY)
IMAGE · Схема

Схема BAT54 (HXY)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 06.10.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

BAT54 диод Шоттки для поверхностного монтажа в корпусе SOT-23. Максимальнео обратное напряжение (Vrrm) 30 В, максимальный пярмой ток (If(av)) 0.2 А. Прямое падение напряжения (Vf) 0.24 В (при If = 0.1 мА). Ток утечки (Ir) 2 мкА.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBAT54 (HXY)HXYАрт. RU 121419
0,35 ₽Под заказ
Аналог из источникаMKBAT54LT1Арт. RU 121082
0,60 ₽30 000 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантHXYBAT54S (HXY)Арт. RU 122814
0,45 ₽Под заказ

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантJingdaoBAT54AАрт. RU 120110
0,62 ₽116 995 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантTak CheongBAT54WАрт. RU 93179
0,63 ₽105 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема включения диодовОдиночныйОдиночныйСовпадает2 диода, последовательноОтличается2 диода, общий анодОтличаетсяОдиночныйСовпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КорпусSOT-23SOT-23СовпадаетSOT-23СовпадаетSOT-23СовпадаетSOD-123FОтличается
Емкость, пФ1010Совпадает10Совпадает10Совпадает10Совпадает
Максимальное обратное напряжение (Vrrm), В3030Совпадает30Совпадает30Совпадает30Совпадает
  • Аналог из источникаMKBAT54LT1Арт. RU 121082
    0,60 ₽30 000 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантHXYBAT54S (HXY)Арт. RU 122814
    0,45 ₽Под заказ

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналог2 диода, последовательноОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантJingdaoBAT54AАрт. RU 120110
    0,62 ₽116 995 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналог2 диода, общий анодОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантTak CheongBAT54WАрт. RU 93179
    0,63 ₽105 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOD-123FОтличается
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
