PDF · Datasheet
Datasheet BAT54LT1
Технические параметры, размеры и рекомендации производителя
Шоттки

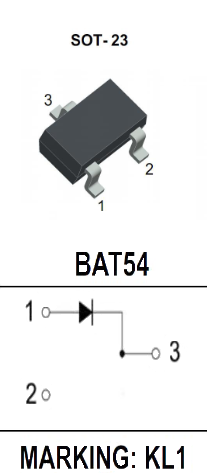

BAT54LT1 MK диод Шоттки 30 В, 0.2 А, SOT-23
BAT54LT1 MK диод Шоттки 30 В, 0.2 А, SOT-23
- MPN
- BAT54LT1
- Бренд
- MK
- Артикул RU
- 121082
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 30 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
30 000 шт в наличии0,60 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,24
- Ударный прямой ток, А
- 0,6
- Ток утечки, мА
- 0,002
- Емкость, пФ
- 10
- Время обратного восстановления (trr), нс
- 5
- Вес брутто
- 0.04
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Описание
BAT54 диод Шоттки для поверхностного монтажа в корпусе SOT-23. Максимальное обратное напряжение 30 В, максимальный прямой ток 0.2 А. Падение напряжения 0.24 В. Ток утечки 2 мкА.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 000 шт3030 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAT54LT1MKАрт. RU 121082 0,60 ₽30 000 шт по каталогу |  0,56 ₽300 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,35 ₽35 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,62 ₽116 995 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,63 ₽111 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | 2 диода, общий анодОтличается | ОдиночныйСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOD-123FОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 10 | 10Совпадает | 10Совпадает | 10Совпадает | 10Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
- 0,56 ₽300 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,35 ₽35 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,62 ₽116 995 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналог2 диода, общий анодОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,63 ₽111 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOD-123FОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
