BAT54A Jingdao

2 диода Шоттки, общий анод, 30 В, 200 мА, корпус SOT-23

MPN
BAT54A
Бренд
Jingdao
Артикул RU
120110

Основные параметры

Схема включения диодов
2 диода, общий анод
Максимальное обратное напряжение (Vrrm), В
30
Максимальный прямой ток, А
0,2
Прямое падение напряжения (Vf), В
0,24
Емкость, пФ
10
Время обратного восстановления (trr), нс
5
Все характеристики
Документация
116 995 шт в наличии0,62 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
30
Максимальный прямой ток, А
0,2
Прямое падение напряжения (Vf), В
0,24
Емкость, пФ
10

Монтаж и корпус

Корпус
SOT-23
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-40...+125 °С

Упаковка и вес

Вес брутто
0.04
Упаковка
3000

Другие параметры

Схема включения диодов
2 диода, общий анод
Время обратного восстановления (trr), нс
5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BAT54A

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема BAT54A
IMAGE · Схема

Схема BAT54A

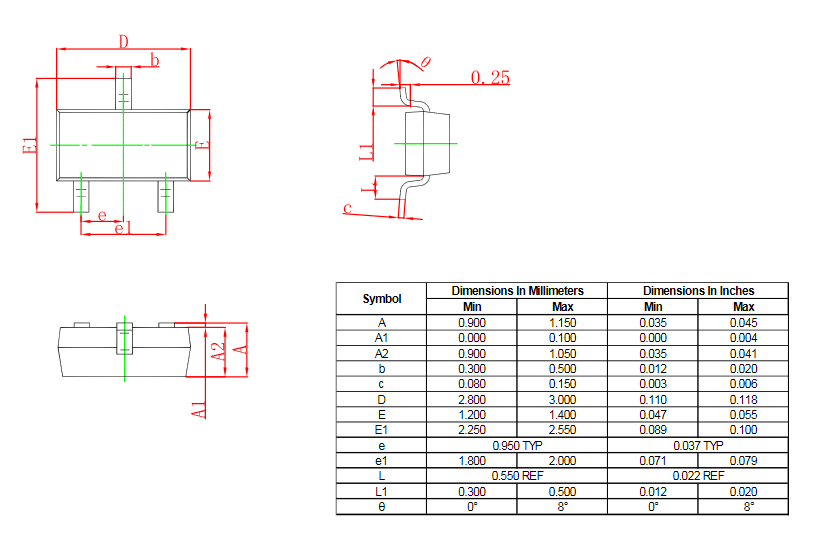

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 116 995 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
995 / 1 000 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

BAT54A - диод Шоттки для поверхностного монтажа в корпусе SOT-23. Конфигурация - 2 диода с общим анодом. Максимальное обратное напряжение 30 Вольт, максимальный прямой ток 0,2 Ампера, прямое падение напряжения 0,24 Вольт. Диоды Шоттки отличаются от обычного выпрямительного диода тем, что вместо традиционного p-n перехода в них используется переход полупроводник-металл, благодаря чему диод имеет более низкое падение напряжения во включенном состоянии и низкую емкость, что позволяет использовать его в высокочастотных приложениях.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024995 шт1995 шт
20241 000 шт22 000 шт
20243 000 шт38114 000 шт
