BAT54С HXY диод Шоттки (2 диода

общий катод), 30 В, 200 мА, SOT-23

MPN
BAT54C (HXY)
Бренд
HXY
Артикул RU
121418

Основные параметры

Схема включения диодов
2 диода, общий катод
Максимальное обратное напряжение (Vrrm), В
30
Максимальный прямой ток, А
0,2
Прямое падение напряжения (Vf), В
0,24
Ударный прямой ток, А
0,6
Ток утечки, мА
0,002
Все характеристики
Документация
31 000 шт в наличии0,43 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
30
Максимальный прямой ток, А
0,2
Прямое падение напряжения (Vf), В
0,24
Ударный прямой ток, А
0,6
Ток утечки, мА
0,002
Емкость, пФ
10

Монтаж и корпус

Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-40...+125 °С

Упаковка и вес

Вес брутто
0.05
Транспортная упаковка: размер/кол-во
40*40*21/24000

Другие параметры

Схема включения диодов
2 диода, общий катод
Время обратного восстановления (trr), нс
5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BAT54C (HXY)

Технические параметры, размеры и рекомендации производителя

Скачать

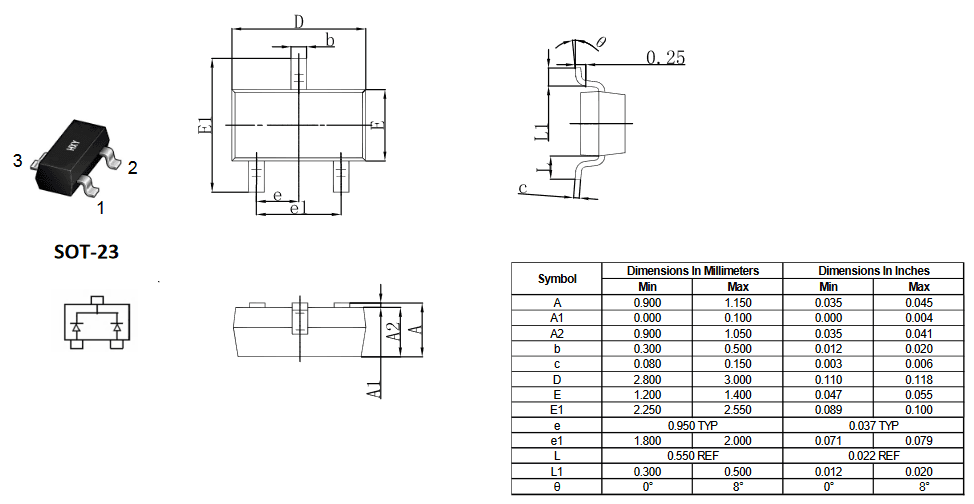

Миниатюра: Схема BAT54C (HXY)
IMAGE · Схема

Схема BAT54C (HXY)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 03.09.2026
Источник / остаток
Каталог RU Electronics · 31 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 000 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 0 / 2023
Документация
Datasheet: 1

Описание

BAT54С диод Шоттки для поверхностного монтажа в корпусе SOT-23. Конфигурация - 2 диода с общим катодом. Максимальное обратное напряжение 30 Вольт, максимальный прямой ток 0,2 Ампера, прямое падение напряжения 0,24 Вольт.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано1 000 шт1919 000 шт
03 000 шт26 000 шт
20233 000 шт26 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBAT54C (HXY)HXYАрт. RU 121418
0,43 ₽31 000 шт по каталогу
Аналог из источникаKUUBAT54C (KUU)Арт. RU 121191
0,70 ₽42 500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантKUUBAT54CWАрт. RU 121323
0,81 ₽35 000 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантHXYBAT54S (HXY)Арт. RU 122814
0,45 ₽Под заказ

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантHXYBAT54 (HXY)Арт. RU 121419
0,35 ₽Под заказ

Совпадает 4 из 5 сравнимых параметров

Схема включения диодов2 диода, общий катод2 диода, общий катодСовпадает2 диода, общий катодСовпадает2 диода, последовательноОтличаетсяОдиночныйОтличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Емкость, пФ1010Совпадает10Совпадает10Совпадает10Совпадает
Максимальное обратное напряжение (Vrrm), В3030Совпадает30Совпадает30Совпадает30Совпадает
Максимальный прямой ток, А0,20,2Совпадает0,2Совпадает0,2Совпадает0,2Совпадает
  • Аналог из источникаKUUBAT54C (KUU)Арт. RU 121191
    0,70 ₽42 500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема включения диодов
    Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Максимальный прямой ток, А
    Текущий0,2Аналог0,2Совпадает
    Открыть товар
  • Параметрический вариантKUUBAT54CWАрт. RU 121323
    0,81 ₽35 000 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема включения диодов
    Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Максимальный прямой ток, А
    Текущий0,2Аналог0,2Совпадает
    Открыть товар
  • Параметрический вариантHXYBAT54S (HXY)Арт. RU 122814
    0,45 ₽Под заказ

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    Текущий2 диода, общий катодАналог2 диода, последовательноОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Максимальный прямой ток, А
    Текущий0,2Аналог0,2Совпадает
    Открыть товар
  • Параметрический вариантHXYBAT54 (HXY)Арт. RU 121419
    0,35 ₽Под заказ

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    Текущий2 диода, общий катодАналогОдиночныйОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий10Аналог10Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий30Аналог30Совпадает
    Максимальный прямой ток, А
    Текущий0,2Аналог0,2Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
