Datasheet BAT54S (HXY)
Технические параметры, размеры и рекомендации производителя
Шоттки
BAT54S HXY сборка диодов Шоттки (2 последовательно), 30 В, 200 мА, SOT-23
BAT54S HXY сборка диодов Шоттки (2 последовательно), 30 В, 200 мА, SOT-23
- MPN
- BAT54S (HXY)
- Бренд
- HXY
- Артикул RU
- 122814
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 39 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
39 000 шт в наличии0,45 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Схема включения диодов
- 2 диода, последовательно
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,24
- Ударный прямой ток, А
- 0,6
- Ток утечки, мА
- 0,002
- Емкость, пФ
- 10
- Время обратного восстановления (trr), нс
- 5
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 43*41*25/120000
- Упаковка
- 3000

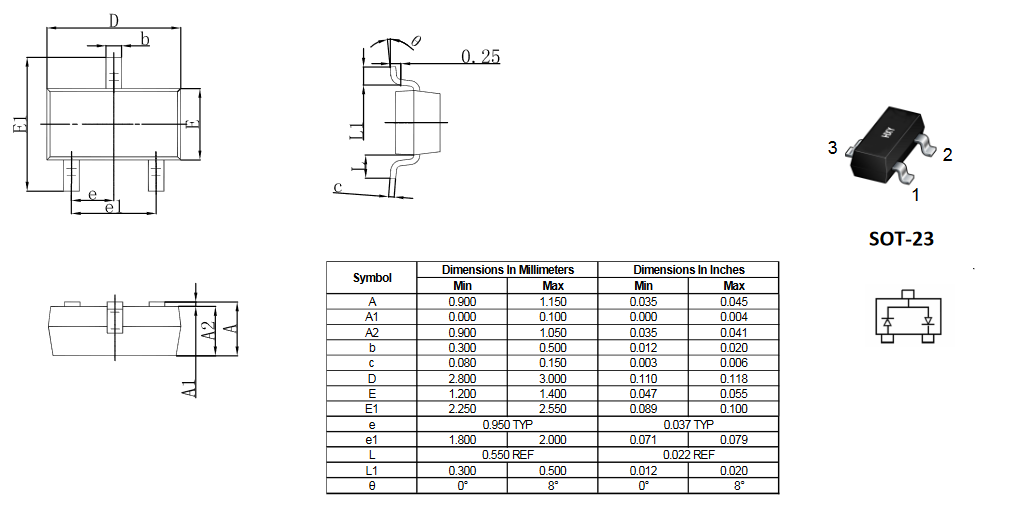

- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -40...+125 °С
Описание
BAT54S - диод Шоттки для поверхностного монтажа в корпусе SOT-23. Конфигурация - 2 диода последовательно. Максимальное обратное напряжение 30 Вольт, максимальный прямой ток 0,2 Ампера, прямое падение напряжения 0,24 Вольт.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано3 000 шт1030 000 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAT54S (HXY)HXYАрт. RU 122814 0,45 ₽39 000 шт по каталогу |  0,70 ₽20 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,35 ₽35 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,81 ₽27 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,07 ₽27 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, последовательно | 2 диода, последовательноСовпадает | ОдиночныйОтличается | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-323Отличается | SOT-523Отличается |
| Емкость, пФ | 10 | 10Совпадает | 10Совпадает | 10Совпадает | 10Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
- 0,70 ₽20 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,35 ₽35 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналогОдиночныйОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,81 ₽27 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-323Отличается
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 1,07 ₽27 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-523Отличается
- Емкость, пФ
- Текущий10Аналог10Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
