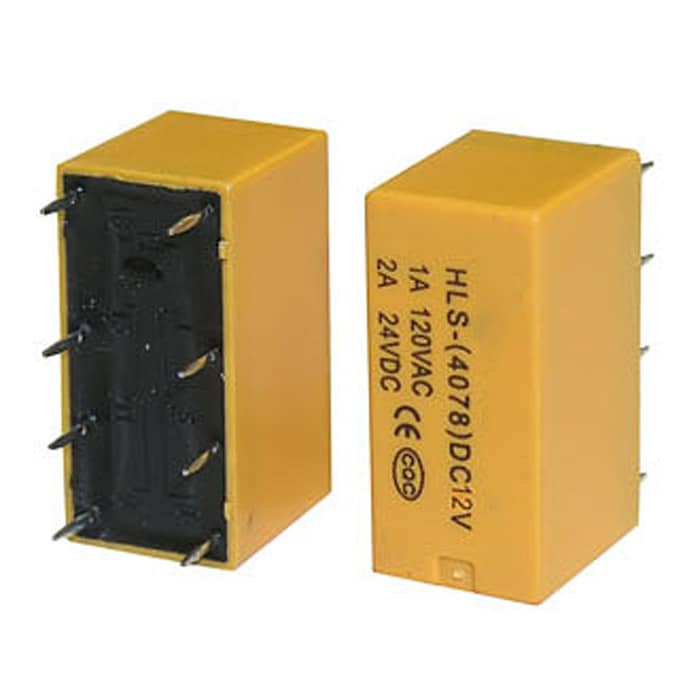

Электромагнитное реле RUICHI 4078 12VDC 2A
DPDT
Товар подлежит обязательной маркировке- MPN
- 4078 12VDC 2A
- Бренд
- Ruichi
- Артикул RU
- 59100
Основные параметры
- Схема переключения
- DPDT; form 2C
- Номинальное напряжение катушки, В
- 12 DC; 15,6 max
- Сопротивление катушки, Ом
- 0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320
- Максимальный ток, А
- переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)
- Контактное сопротивление, мОм, не более
- 50 (при Udc=6В; I=6A) мОм
- Мощность
- переключения максимальная - 120 ВА/ 30 Вт
Под заказ76,45 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320
- Максимальный ток, А
- переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)
- Контактное сопротивление, мОм, не более
- 50 (при Udc=6В; I=6A) мОм
- Мощность
- переключения максимальная - 120 ВА/ 30 Вт
- Схема переключения
- DPDT; form 2C
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 250 (AC)/ 60 (DC)
- Диэлектрическая прочность, В
- между откр. контактами и катушкой - 1000 VAC 1мин.
- Номинальное напряжение катушки, В
- 12 DC; 15,6 max
- Напряжение срабатывания, В
- 9,0
- Напряжение отпускания, В
- 0,6
Монтаж и корпус
- Глубина, мм
- 21
- Ширина, мм
- 10
- Высота, мм
- 12,3 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -30...+70
Упаковка и вес
- Вес брутто
- 5.75
- Транспортная упаковка: размер/кол-во
- 43*14*11/1000
Другие параметры
- Время, мс
- срабатывания - 6/ отпускания - 4

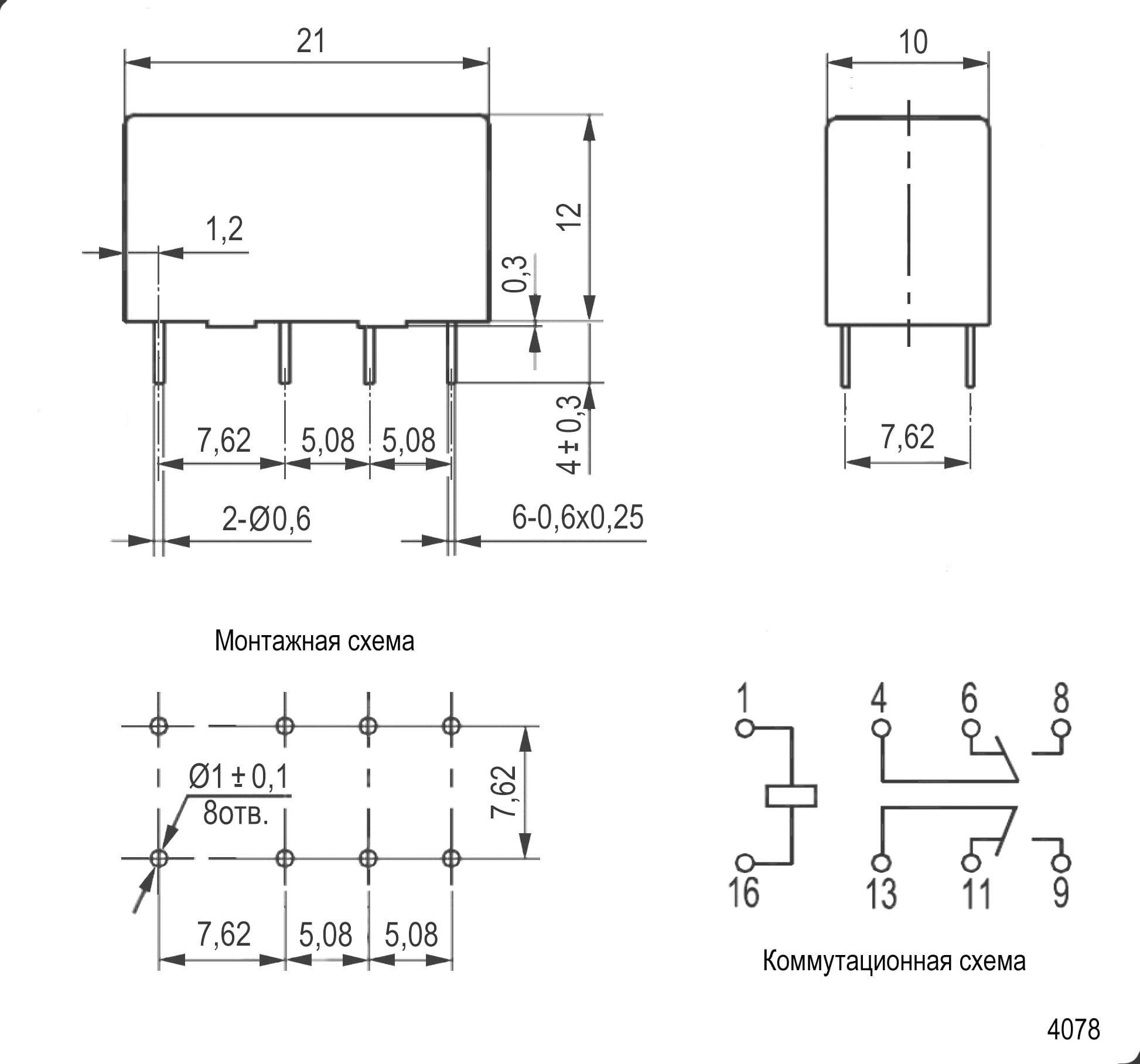

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 1 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар4078 12VDC 2ARUICHIАрт. RU 59100 76,45 ₽Под заказ |  57,55 ₽900 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  80,00 ₽6 шт по каталогу Совпадает 0 из 3 сравнимых параметров |  49,65 ₽50 шт по каталогу Совпадает 0 из 3 сравнимых параметров |  37,69 ₽5 600 шт по каталогу Совпадает 0 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | DPDT; form 2C | DPDT; form 2CСовпадает | —Нет данных | —Нет данных | SPDT; form CОтличается |
| Максимальный ток, А | переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А) | переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Совпадает | коммутируемый AC: 10 АОтличается | переключения: 3 АОтличается | переключения - 10Отличается |
| Номинальное напряжение катушки, В | 12 DC; 15,6 max | 24 DC; 31,2 maxОтличается | 24 ВОтличается | 5 В; max: 6,5 ВОтличается | 12 DC (Uмакс.=15,6)Отличается |
| Сопротивление катушки, Ом | 0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320 | 0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280Отличается | 576x2Отличается | 125Отличается | L (высокочувств.) - 400/ D (норм.) -320Отличается |
| Контактное сопротивление, мОм, не более | 50 (при Udc=6В; I=6A) мОм | 50 (при Udc=6В; I=6A) мОмСовпадает | —Нет данных | —Нет данных | 50 (при Udc=6В; I=1A) мОмОтличается |
- 57,55 ₽900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийDPDT; form 2CАналогDPDT; form 2CСовпадает
- Максимальный ток, А
- Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Совпадает
- Номинальное напряжение катушки, В
- Текущий12 DC; 15,6 maxАналог24 DC; 31,2 maxОтличается
- Сопротивление катушки, Ом
- Текущий0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320Аналог0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280Отличается
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=6A) мОмАналог50 (при Udc=6В; I=6A) мОмСовпадает
- 80,00 ₽6 шт по каталогу
Совпадает 0 из 3 сравнимых параметров
- Схема переключения
- ТекущийDPDT; form 2CАналог—Нет данных
- Максимальный ток, А
- Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогкоммутируемый AC: 10 АОтличается
- Номинальное напряжение катушки, В
- Текущий12 DC; 15,6 maxАналог24 ВОтличается
- Сопротивление катушки, Ом
- Текущий0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320Аналог576x2Отличается
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=6A) мОмАналог—Нет данных
- 49,65 ₽50 шт по каталогу
Совпадает 0 из 3 сравнимых параметров
- Схема переключения
- ТекущийDPDT; form 2CАналог—Нет данных
- Максимальный ток, А
- Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогпереключения: 3 АОтличается
- Номинальное напряжение катушки, В
- Текущий12 DC; 15,6 maxАналог5 В; max: 6,5 ВОтличается
- Сопротивление катушки, Ом
- Текущий0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320Аналог125Отличается
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=6A) мОмАналог—Нет данных
- 37,69 ₽5 600 шт по каталогу
Совпадает 0 из 5 сравнимых параметров
- Схема переключения
- ТекущийDPDT; form 2CАналогSPDT; form CОтличается
- Максимальный ток, А
- Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогпереключения - 10Отличается
- Номинальное напряжение катушки, В
- Текущий12 DC; 15,6 maxАналог12 DC (Uмакс.=15,6)Отличается
- Сопротивление катушки, Ом
- Текущий0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=6A) мОмАналог50 (при Udc=6В; I=1A) мОмОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
