Datasheet JRC-23F-HS-5VDC
Технические параметры, размеры и рекомендации производителя
Электромеханические реле
JRC-23F-HS-5VDC
- MPN
- JRC-23F-HS-5VDC
- Бренд
- FORWARD
- Артикул RU
- 109098
- Каталог обновлён
- 31.07.2026
- Источник / остаток
- Каталог RU Electronics · 50 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
50 шт в наличии45,79 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Сопротивление катушки, Ом
- 166,7
- Максимальный ток, А
- переключения: 1 А
- Способ подключения
- DIP
- Мощность
- катушки: 150 мВт
- Максимальное напряжение
- переключения постоянное/переменное: 60 В/125 В
- Ток
- контактов: 1 А
- Контакты
- 1С
- Исполнение
- Герметичное

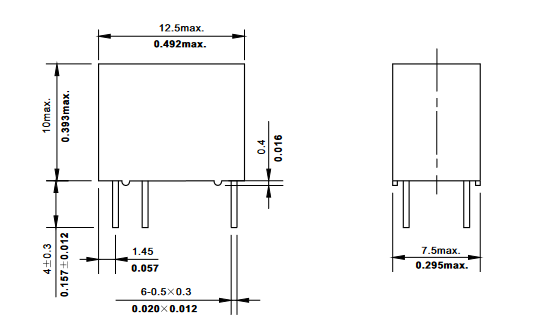

- Габаритные размеры
- 12.5x7.5x10.0 мм
- Максимальная коммутируемая мощность
- 30 Вт
- Номинальное напряжение катушки, В
- 5 В; max: 10 В
- Тип
- JRC-23F
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт5050 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарJRC-23F-HS-5VDCFORWARDАрт. RU 109098 45,79 ₽50 шт по каталогу |  48,82 ₽40 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  43,51 ₽6 шт по каталогу Недостаточно данных для оценки совместимости |  42,57 ₽150 шт по каталогу Недостаточно данных для оценки совместимости |  41,00 ₽1 660 шт по каталогу Совпадает 0 из 2 сравнимых параметров |
|---|---|---|---|---|---|
| Номинальное напряжение катушки, В | 5 В; max: 10 В | 24 В; max: 48 ВОтличается | —Нет данных | —Нет данных | 12 DC (Uмакс.=15,6)Отличается |
| Сопротивление катушки, Ом | 166,7 | 384Отличается | —Нет данных | —Нет данных | 240 (600 мВт)/ 180 (800 мВт)Отличается |
| Максимальный ток, А | переключения: 1 А | переключения: 1 АСовпадает | —Нет данных | —Нет данных | —Нет данных |
| Максимальное напряжение | переключения постоянное/переменное: 60 В/125 В | переключения постоянное/переменное: 60 В/125 ВСовпадает | —Нет данных | —Нет данных | —Нет данных |
| Ток | контактов: 1 А | контактов: 1 АСовпадает | —Нет данных | —Нет данных | —Нет данных |
- 48,82 ₽40 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Номинальное напряжение катушки, В
- Текущий5 В; max: 10 ВАналог24 В; max: 48 ВОтличается
- Сопротивление катушки, Ом
- Текущий166,7Аналог384Отличается
- Максимальный ток, А
- Текущийпереключения: 1 ААналогпереключения: 1 АСовпадает
- Максимальное напряжение
- Текущийпереключения постоянное/переменное: 60 В/125 ВАналогпереключения постоянное/переменное: 60 В/125 ВСовпадает
- Ток
- Текущийконтактов: 1 ААналогконтактов: 1 АСовпадает
- 43,51 ₽6 шт по каталогу
Недостаточно данных для оценки совместимости
- Номинальное напряжение катушки, В
- Текущий5 В; max: 10 ВАналог—Нет данных
- Сопротивление катушки, Ом
- Текущий166,7Аналог—Нет данных
- Максимальный ток, А
- Текущийпереключения: 1 ААналог—Нет данных
- Максимальное напряжение
- Текущийпереключения постоянное/переменное: 60 В/125 ВАналог—Нет данных
- Ток
- Текущийконтактов: 1 ААналог—Нет данных
- 42,57 ₽150 шт по каталогу
Недостаточно данных для оценки совместимости
- Номинальное напряжение катушки, В
- Текущий5 В; max: 10 ВАналог—Нет данных
- Сопротивление катушки, Ом
- Текущий166,7Аналог—Нет данных
- Максимальный ток, А
- Текущийпереключения: 1 ААналог—Нет данных
- Максимальное напряжение
- Текущийпереключения постоянное/переменное: 60 В/125 ВАналог—Нет данных
- Ток
- Текущийконтактов: 1 ААналог—Нет данных
- 41,00 ₽1 660 шт по каталогу
Совпадает 0 из 2 сравнимых параметров
- Номинальное напряжение катушки, В
- Текущий5 В; max: 10 ВАналог12 DC (Uмакс.=15,6)Отличается
- Сопротивление катушки, Ом
- Текущий166,7Аналог240 (600 мВт)/ 180 (800 мВт)Отличается
- Максимальный ток, А
- Текущийпереключения: 1 ААналог—Нет данных
- Максимальное напряжение
- Текущийпереключения постоянное/переменное: 60 В/125 ВАналог—Нет данных
- Ток
- Текущийконтактов: 1 ААналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
