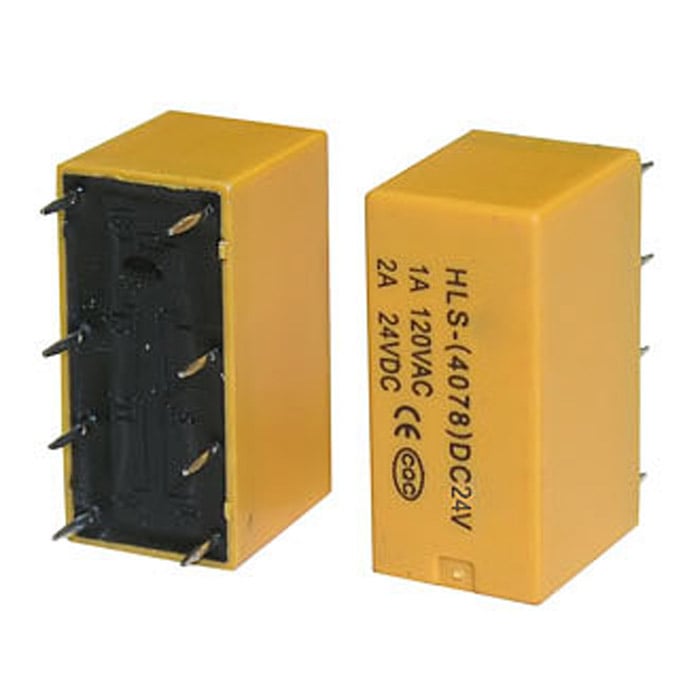

Электромагнитное реле RUICHI 4078 24VDC 2A

DPDT

Товар подлежит обязательной маркировке
MPN
4078 24VDC 2A
Бренд
Ruichi
Артикул RU
59101

Основные параметры

Схема переключения
DPDT; form 2C
Номинальное напряжение катушки, В
24 DC; 31,2 max
Сопротивление катушки, Ом
0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280
Максимальный ток, А
переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)
Контактное сопротивление, мОм, не более
50 (при Udc=6В; I=6A) мОм
Мощность
переключения максимальная - 120 ВА/ 30 Вт
Все характеристики
Документация
725 шт в наличии57,55 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Сопротивление катушки, Ом
0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280
Максимальный ток, А
переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)
Контактное сопротивление, мОм, не более
50 (при Udc=6В; I=6A) мОм
Мощность
переключения максимальная - 120 ВА/ 30 Вт
Схема переключения
DPDT; form 2C
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В
250 (AC)/ 60 (DC)
Диэлектрическая прочность, В
между откр. контактами и катушкой - 1000 VAC 1мин.
Номинальное напряжение катушки, В
24 DC; 31,2 max
Напряжение срабатывания, В
18,0
Напряжение отпускания, В
1,2

Монтаж и корпус

Глубина, мм
21
Ширина, мм
10
Высота, мм
12,3 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-30...+70

Упаковка и вес

Вес брутто
6.52
Транспортная упаковка: размер/кол-во
57*30.5*12/1000

Другие параметры

Время, мс
срабатывания - 6/ отпускания - 4

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема 4078 24VDC 2A
IMAGE · Схема

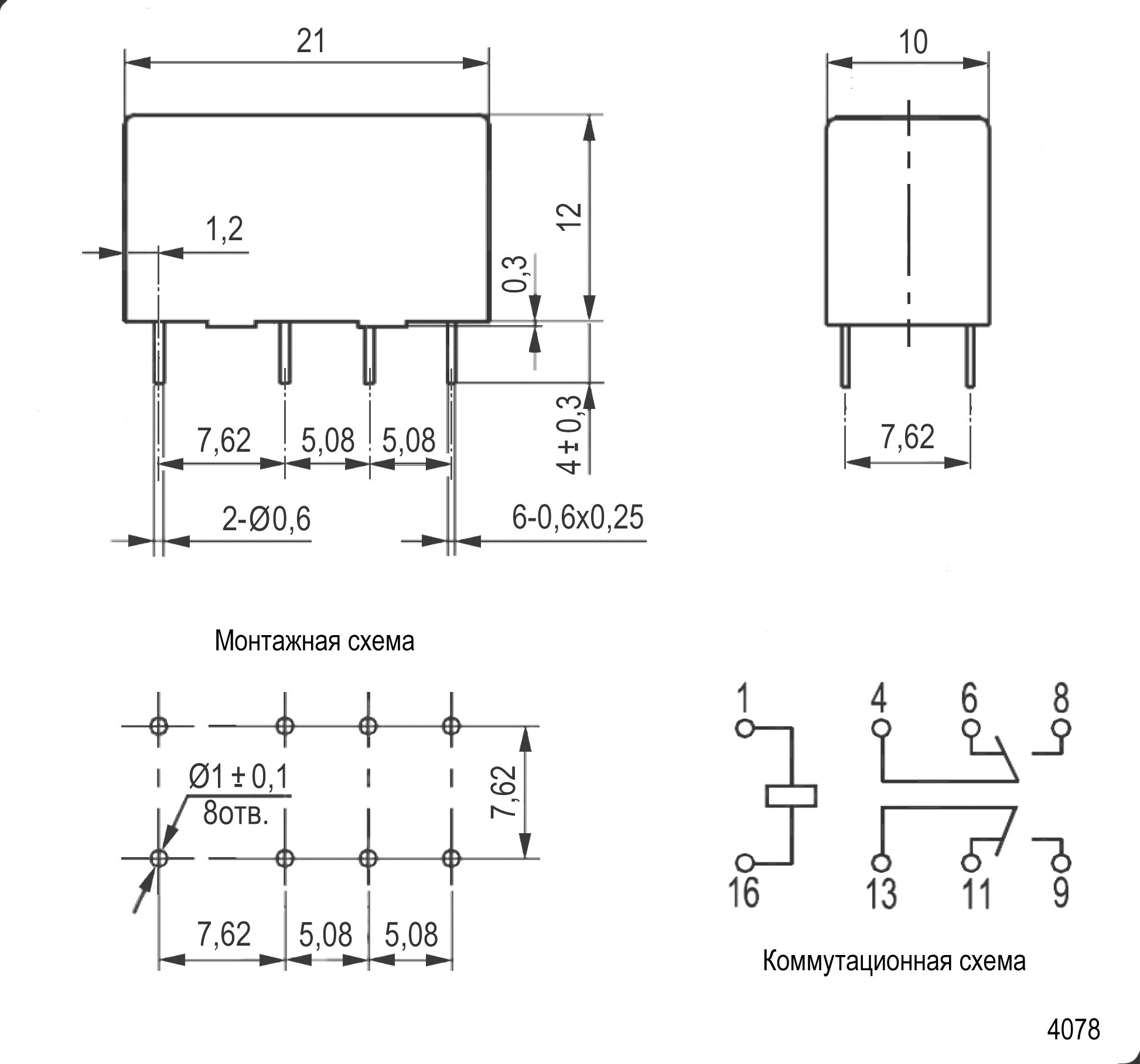

Схема 4078 24VDC 2A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 725 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2023 / 2024

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202325 шт19475 шт
202425 шт10250 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар4078 24VDC 2ARUICHIАрт. RU 59101
57,55 ₽725 шт по каталогу
Параметрический вариантRUICHI4078 12VDC 2AАрт. RU 59100
83,30 ₽480 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантFORWARD4117-2-2W-Z-10A-12VDC-1.0Арт. RU 117262
59,77 ₽30 шт по каталогу

Совпадает 0 из 3 сравнимых параметров

Параметрический вариантFORWARDJRC-23F-HS-5VDCАрт. RU 109098
45,79 ₽35 шт по каталогу

Совпадает 0 из 3 сравнимых параметров

Параметрический вариантFORWARD4117-W-Z-20A-12VDC-1.0Арт. RU 117237
45,01 ₽10 шт по каталогу

Совпадает 0 из 3 сравнимых параметров

Схема переключенияDPDT; form 2CDPDT; form 2CСовпадает—Нет данных—Нет данных—Нет данных
Номинальное напряжение катушки, В24 DC; 31,2 max12 DC; 15,6 maxОтличается12 ВОтличается5 В; max: 10 ВОтличается12 ВОтличается
Сопротивление катушки, Ом0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 12800,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320Отличается145x2Отличается166,7Отличается145Отличается
Максимальный ток, Апереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Совпадаеткоммутируемый AC: 10 АОтличаетсяпереключения: 1 АОтличаетсякоммутируемый AC: 20 АОтличается
Контактное сопротивление, мОм, не более50 (при Udc=6В; I=6A) мОм50 (при Udc=6В; I=6A) мОмСовпадает—Нет данных—Нет данных—Нет данных
  • Параметрический вариантRUICHI4078 12VDC 2AАрт. RU 59100
    83,30 ₽480 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийDPDT; form 2CАналогDPDT; form 2CСовпадает
    Номинальное напряжение катушки, В
    Текущий24 DC; 31,2 maxАналог12 DC; 15,6 maxОтличается
    Сопротивление катушки, Ом
    Текущий0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280Аналог0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320Отличается
    Максимальный ток, А
    Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50 (при Udc=6В; I=6A) мОмАналог50 (при Udc=6В; I=6A) мОмСовпадает
    Открыть товар
  • Параметрический вариантFORWARD4117-2-2W-Z-10A-12VDC-1.0Арт. RU 117262
    59,77 ₽30 шт по каталогу

    Совпадает 0 из 3 сравнимых параметров

    Схема переключения
    ТекущийDPDT; form 2CАналог—Нет данных
    Номинальное напряжение катушки, В
    Текущий24 DC; 31,2 maxАналог12 ВОтличается
    Сопротивление катушки, Ом
    Текущий0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280Аналог145x2Отличается
    Максимальный ток, А
    Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогкоммутируемый AC: 10 АОтличается
    Контактное сопротивление, мОм, не более
    Текущий50 (при Udc=6В; I=6A) мОмАналог—Нет данных
    Открыть товар
  • Параметрический вариантFORWARDJRC-23F-HS-5VDCАрт. RU 109098
    45,79 ₽35 шт по каталогу

    Совпадает 0 из 3 сравнимых параметров

    Схема переключения
    ТекущийDPDT; form 2CАналог—Нет данных
    Номинальное напряжение катушки, В
    Текущий24 DC; 31,2 maxАналог5 В; max: 10 ВОтличается
    Сопротивление катушки, Ом
    Текущий0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280Аналог166,7Отличается
    Максимальный ток, А
    Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогпереключения: 1 АОтличается
    Контактное сопротивление, мОм, не более
    Текущий50 (при Udc=6В; I=6A) мОмАналог—Нет данных
    Открыть товар
  • Параметрический вариантFORWARD4117-W-Z-20A-12VDC-1.0Арт. RU 117237
    45,01 ₽10 шт по каталогу

    Совпадает 0 из 3 сравнимых параметров

    Схема переключения
    ТекущийDPDT; form 2CАналог—Нет данных
    Номинальное напряжение катушки, В
    Текущий24 DC; 31,2 maxАналог12 ВОтличается
    Сопротивление катушки, Ом
    Текущий0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280Аналог145Отличается
    Максимальный ток, А
    Текущийпереключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)Аналогкоммутируемый AC: 20 АОтличается
    Контактное сопротивление, мОм, не более
    Текущий50 (при Udc=6В; I=6A) мОмАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
