Datasheet 1N4148WX
Технические параметры, размеры и рекомендации производителя
Переключающие высокочастотные
1N4148WX YONGYUTAI малосигнальный переключающий диод 100 В, 0.15 А, SOD-323
1N4148WX YONGYUTAI малосигнальный переключающий диод 100 В, 0.15 А, SOD-323
- MPN
- 1N4148WX
- Бренд
- YONGYUTAI
- Артикул RU
- 126456
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 19 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 1 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
19 800 шт в наличии0,60 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

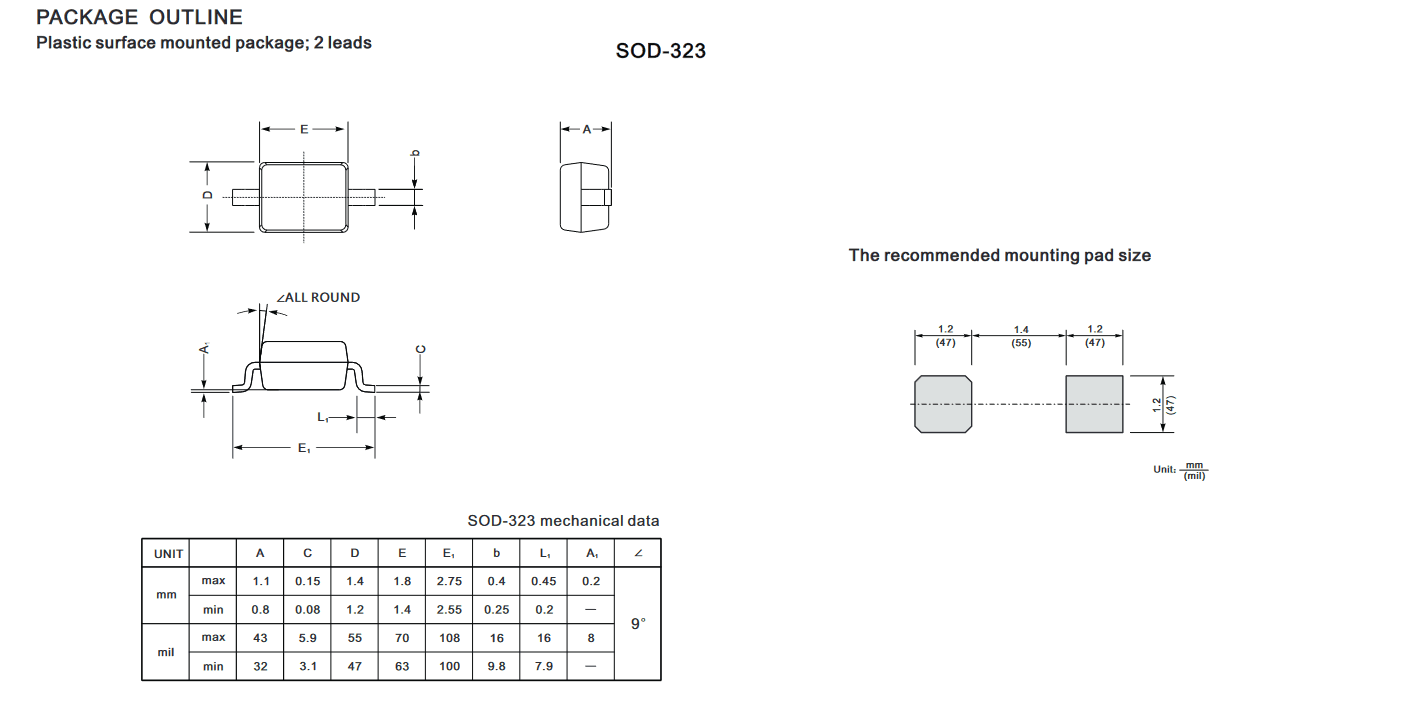

Документация и схема
Характеристики
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 1
- Емкость, пФ
- 2
- Время обратного восстановления (trr), нс
- 4
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 55*22*22/30000
- Вес брутто
- 0.03
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -55...+150 °С
Описание
1N4148WX малосигнальный переключающий диод для поверхностного монтажа в корпусе SOD-323. Максимальное обратное напряжение 100 В, максимальный прямой ток 0.15 А. Прямое падение напряжения 1.25 В. Время обратного восстановления 4 нс. Емкость 2 пФ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт22 000 шт
20241 500 шт11 500 шт
20243 000 шт515 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1N4148WXYONGYUTAIАрт. RU 126456 0,60 ₽19 800 шт по каталогу |  0,52 ₽44 450 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,41 ₽97 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,73 ₽17 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,35 ₽39 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-323 | SOD-523Отличается | SOD-323Совпадает | SOD-323Совпадает | SOD-123Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 2 | 2Совпадает | 5Отличается | 4Отличается | 5Отличается |
| Максимальное обратное напряжение (Vrrm), В | 100 | 100Совпадает | 100Совпадает | 100Совпадает | 100Совпадает |
- 0,52 ₽44 450 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог2Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,41 ₽97 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,73 ₽17 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог4Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,35 ₽39 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
