Datasheet 1N4148WT
Технические параметры, размеры и рекомендации производителя
1N4148WT YONGYUTAI малосигнальный переключающий диод 100 В
0.15 А, SOD-523
- MPN
- 1N4148WT
- Бренд
- YONGYUTAI
- Артикул RU
- 121187
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 2
43 950 шт в наличии0,52 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 2

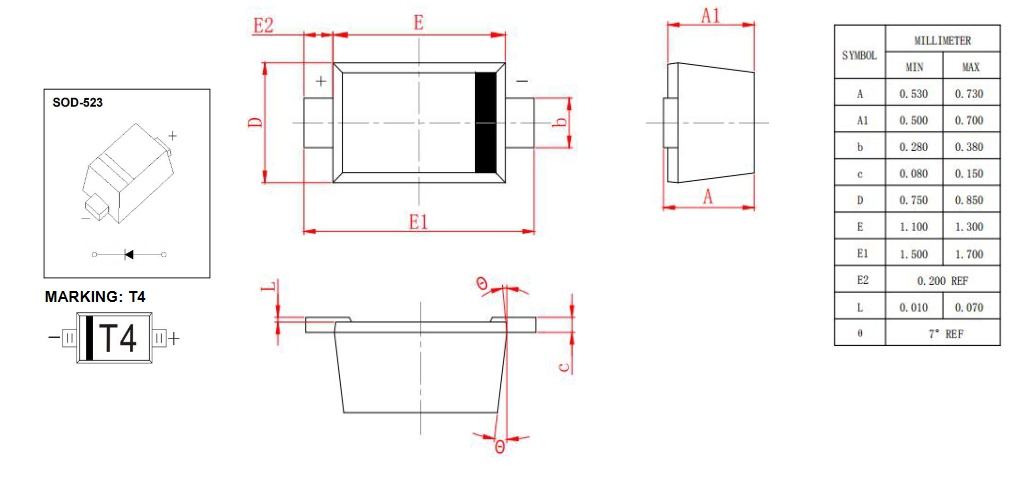

Монтаж и корпус
- Корпус
- SOD-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Вес брутто
- 0.03
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 4
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 43 950 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
1N4148WT малосигнальный переключающий диод для поверхностного монтажа в корпусе SOD-523. Максимальное обратное напряжение 100 В, максимальный прямой ток 0,15 А. Прямое падение напряжения 1,25 В. Время обратного восстановления 4 нс. Емкость 2 пФ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт19950 шт
20231 000 шт11 000 шт
20233 000 шт1442 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1N4148WTYONGYUTAIАрт. RU 121187 0,52 ₽43 950 шт по каталогу |  0,60 ₽19 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,41 ₽96 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,35 ₽30 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,39 ₽7 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-523 | SOD-323Отличается | SOD-323Отличается | SOD-123Отличается | SOD-80 (miniMELF)Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 2 | 2Совпадает | 5Отличается | 5Отличается | 4Отличается |
| Максимальное обратное напряжение (Vrrm), В | 100 | 100Совпадает | 100Совпадает | 100Совпадает | 100Совпадает |
- 0,60 ₽19 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог2Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,41 ₽96 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,35 ₽30 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,39 ₽7 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOD-80 (miniMELF)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог4Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
