Datasheet 1N4148WS
Технические параметры, размеры и рекомендации производителя
1N4148WS Jingdao малосигнальный переключающий диод; 100 В
0.3 А, SOD-323.
- MPN
- 1N4148WS
- Бренд
- Jingdao
- Артикул RU
- 76774
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 4
96 000 шт в наличии0,41 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 4
- Емкость, пФ
- 5

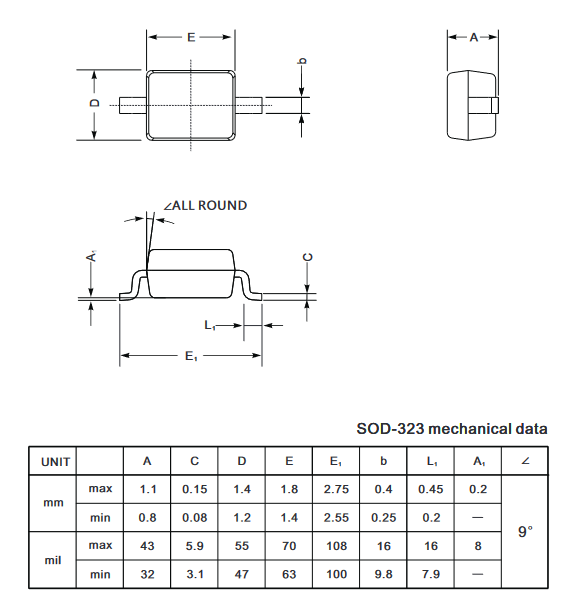

Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Вес брутто
- 0.04
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 8
Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 96 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
1N4148WS малосигнальный переключающий диод для поверхностного монтажа в корпусе SOD-323. Максимальное обратное напряжение (Vrrm) 100 Вольт, Максимальный прямой ток 0.3 Ампера. Емкость 5 пФ. Является SMD версией выводного диода 1N4148.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20243 000 шт3296 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1N4148WSJingdaoАрт. RU 76774 0,41 ₽96 000 шт по каталогу |  0,73 ₽17 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,61 ₽50 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,35 ₽30 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,60 ₽19 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-323 | SOD-323Совпадает | SOD-323Совпадает | SOD-123Отличается | SOD-323Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 5 | 4Отличается | 5Совпадает | 5Совпадает | 2Отличается |
| Максимальное обратное напряжение (Vrrm), В | 100 | 100Совпадает | 250Отличается | 100Совпадает | 100Совпадает |
- 0,73 ₽17 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог4Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,61 ₽50 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог250Отличается
- 0,35 ₽30 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,60 ₽19 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий5Аналог2Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
