Datasheet 1N4448WS
Технические параметры, размеры и рекомендации производителя
1N4448WS CTK малосигнальный переключающий диод 100 В
0.25 А, SOD-323
- MPN
- 1N4448WS
- Бренд
- CTK
- Артикул RU
- 120645
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,25
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 2,5
- Ударный прямой ток, А
- 2
17 000 шт в наличии0,73 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,25
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 2,5
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 4

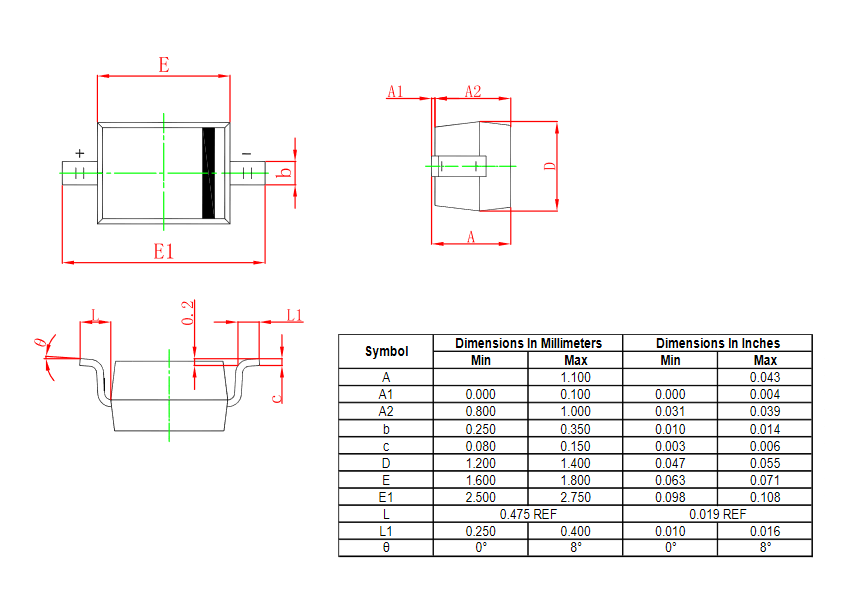

Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Вес брутто
- 0.03
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 4
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 17 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
1N4448WS малосигнальный переключающий диод для поверхностного монтажа в корпусе SOD-323. максимальное обратное напряжение 100 В, максимальный средний прямой ток 0,25 А, емкость 4 пФ, ток утечки 2,5 мкА (75 В), 25 нА (20 В)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023500 шт42 000 шт
20233 000 шт515 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1N4448WSCTKАрт. RU 120645 0,73 ₽17 000 шт по каталогу |  0,41 ₽96 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,61 ₽50 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,85 ₽106 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,39 ₽86 250 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-323 | SOD-323Совпадает | SOD-323Совпадает | SOD-123Отличается | SOD-80 (miniMELF)Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 100 | 100Совпадает | 250Отличается | 100Совпадает | 100Совпадает |
| Максимальный прямой ток, А | 0,25 | 0,15Отличается | 0,2Отличается | 0,15Отличается | 0,2Отличается |
- 0,41 ₽96 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- Максимальный прямой ток, А
- Текущий0,25Аналог0,15Отличается
- 0,61 ₽50 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог250Отличается
- Максимальный прямой ток, А
- Текущий0,25Аналог0,2Отличается
- 0,85 ₽106 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- Максимальный прямой ток, А
- Текущий0,25Аналог0,15Отличается
- 0,39 ₽86 250 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-80 (miniMELF)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- Максимальный прямой ток, А
- Текущий0,25Аналог0,2Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
