Для получения постоянного напряжения из переменного используются AC/DC преобразователи, на входе которых после трансформатора как правила расположены диоды, функция которых не пропускать отрицательную полу-волну и преобразовывать ее в положительную. Для данной задачи подходит самая распространенная схема – мостовая.
Состоит мостовая схема из 4 диодов. Для облегчения монтажа и уменьшения занимаемого места на плате или в устройстве используют готовые сборки – диодные мосты.

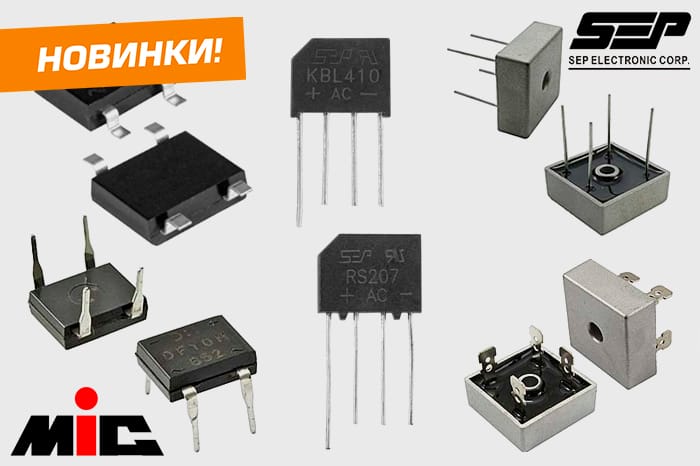

Наша компания РУ Электроникс поставляет однофазные диодные мосты оптом от 0,5 А и до 50 А и на напряжения до 1200 В производства Master Instrument Corporation (MIC), SEP Electronic Corp. (SEP) и RUICHI. Данный ассортимент постоянно поддерживается на складе и расширяется.

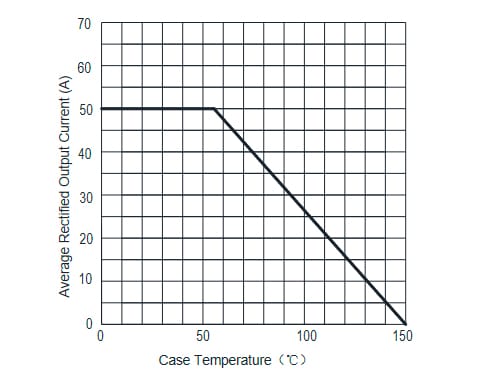

Для поверхностного монтажа предназначены серии MBS (0,5 А) и DB-S (1 А и 1,5 А) на напряжения от 50 В до 1000 В. Мощные серии KBPC и KBPC-W могут работать при своих максимальных параметрах по току при установке на охладитель, так как при температуре корпуса выше 55?С максимальный ток линейно уменьшается.
Диодные мосты в корпусе KBPC-W с контактами под пайку имеют обычное обозначение KBPCxxxx до 10 Ампер. Компоненты в этом корпусе с номиналами по току 15 Ампер и выше, как правило, обозначаются KBPCxxxxW. Диодные мосты 15-50 Ампер без литеры W в окончании наименования поставляются в корпусе KBPC с ножевыми клеммами.

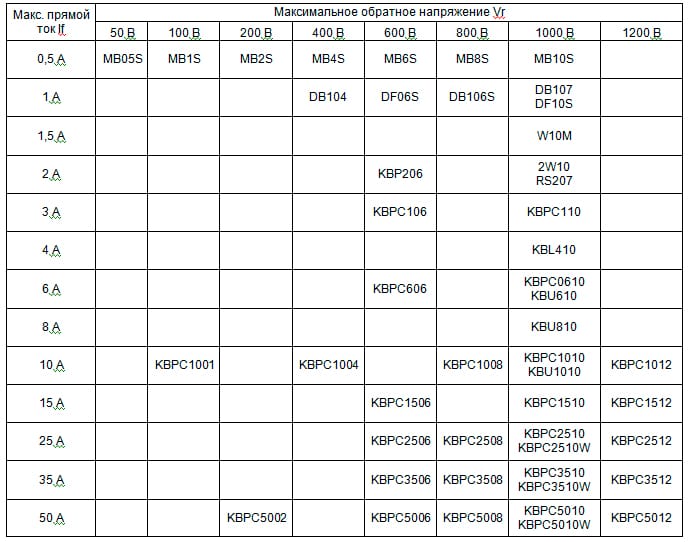

Типовые корпуса и параметры популярных диодных мостов:
