KBU1010 (KBU10M) SEP диодный мост 1000 В

10 А, KBU

MPN
KBU1010
Бренд
SEP
Артикул RU
119184

Основные параметры

Серия
KBU
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
10
Прямое падение напряжения (Vf), В
1,05
Ударный прямой ток, А
300
Все характеристики
Документация
Под заказ21,98 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
10
Прямое падение напряжения (Vf), В
1,05
Ударный прямой ток, А
300

Монтаж и корпус

Размер, мм
23,2 х 19,3 х 6,8
Корпус
KBU
Тип монтажа
сквозной (THT)

Упаковка и вес

Вес брутто
6.75
Транспортная упаковка: размер/кол-во
48*26*18/2000

Другие параметры

Серия
KBU
Конфигурация
1 фазный
Тип
диодный мост серии KBU

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KBU1010

Технические параметры, размеры и рекомендации производителя

Скачать

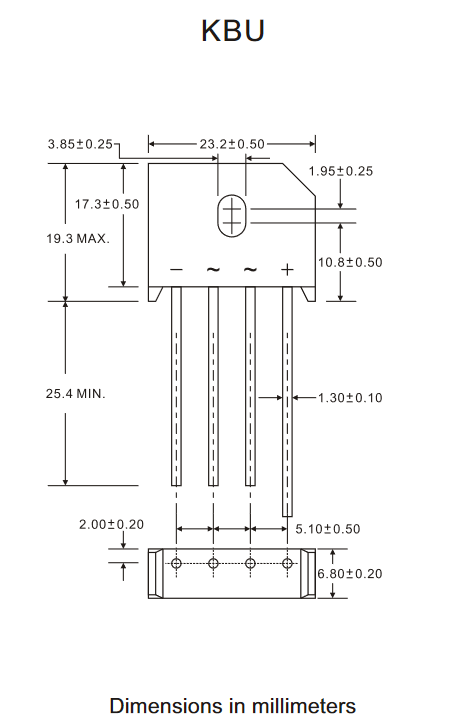

Миниатюра: Схема KBU1010
IMAGE · Схема

Схема KBU1010

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 2 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
400 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

KBU1010 однофазный диодный мост для сквозного монтажа. Максимальное обратное напряжение (Vrrm) 1000 В, средний выпрямленный ток (Ifav) 10 А. Падение напряжения 1.05 В. Ударный ток (Ifsm) 300 А. Размер 23.2 мм х 19.3 мм х 6.8 мм Аналоги: KBU10M, RS1007.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKBU1010SEPАрт. RU 119184
21,98 ₽Под заказ
Параметрический вариантSEPKBU1510Арт. RU 122560
16,85 ₽1 320 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPKBU810Арт. RU 119182
23,27 ₽1 050 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPKBU410Арт. RU 122909
15,25 ₽750 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPKBU2510Арт. RU 120679
29,34 ₽400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
КорпусKBUKBUСовпадаетKBUСовпадаетKBUСовпадаетKBUСовпадает
Максимальное обратное напряжение (Vrrm), В10001000Совпадает1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А1015Отличается8Отличается4Отличается25Отличается
  • Параметрический вариантSEPKBU1510Арт. RU 122560
    16,85 ₽1 320 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийKBUАналогKBUСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий10Аналог15Отличается
    Открыть товар
  • Параметрический вариантSEPKBU810Арт. RU 119182
    23,27 ₽1 050 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийKBUАналогKBUСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий10Аналог8Отличается
    Открыть товар
  • Параметрический вариантSEPKBU410Арт. RU 122909
    15,25 ₽750 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийKBUАналогKBUСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий10Аналог4Отличается
    Открыть товар
  • Параметрический вариантSEPKBU2510Арт. RU 120679
    29,34 ₽400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийKBUАналогKBUСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий10Аналог25Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
