MB8S SEP диодный мост

800 В, 0.5 А

MPN
MB8S
Бренд
SEP
Артикул RU
119176

Основные параметры

Серия
MB-S
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
800
Максимальный прямой ток, А
0,5
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
30
Все характеристики
Документация
12 500 шт в наличии0,93 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
800
Максимальный прямой ток, А
0,5
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
30

Монтаж и корпус

Размер, мм
4,7 x 4 x 2,5
Корпус
MBS (MiniDip)
Тип монтажа
поверхностный (SMT)

Упаковка и вес

Вес брутто
0.27

Другие параметры

Серия
MB-S
Конфигурация
1 фазный
Тип
SMD диодный мост

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet MB8S

Технические параметры, размеры и рекомендации производителя

Скачать

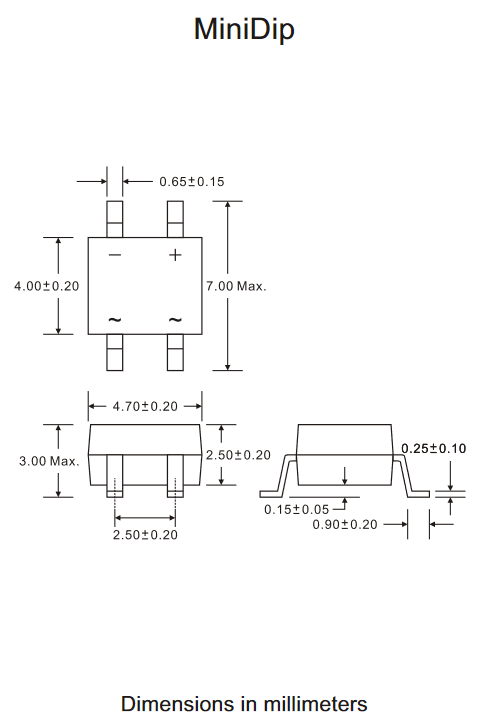

Миниатюра: Схема MB8S
IMAGE · Схема

Схема MB8S

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 25.08.2026
Источник / остаток
Каталог RU Electronics · 12 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

MB8S однофазный диодный мост для поверхностного монтажа. Максимальное обратное напряжение (Vrrm) 800 В, средний выпрямленный ток (Ifav) 0.5 А. Падение напряжения 1.1 В. Ударный ток (Ifsm) 30 А. Размер 4.7 мм х 4 мм х 2.5 мм. Аналоги: B8S

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023500 шт73 500 шт
20233 000 шт39 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарMB8SSEPАрт. RU 119176
0,93 ₽12 500 шт по каталогу
Параметрический вариантSEPMB1SАрт. RU 119179
1,15 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPMB4SАрт. RU 119177
1,22 ₽10 450 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPMB10S (SEP)Арт. RU 121001
1,28 ₽45 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPMB2SАрт. RU 119178
1,28 ₽7 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КорпусMBS (MiniDip)MBS (MiniDip)СовпадаетMBS (MiniDip)СовпадаетMBS (MiniDip)СовпадаетMBS (MiniDip)Совпадает
Максимальное обратное напряжение (Vrrm), В800100Отличается400Отличается1000Отличается200Отличается
Максимальный прямой ток, А0,50,5Совпадает0,5Совпадает0,5Совпадает0,5Совпадает
  • Параметрический вариантSEPMB1SАрт. RU 119179
    1,15 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий800Аналог100Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар
  • Параметрический вариантSEPMB4SАрт. RU 119177
    1,22 ₽10 450 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий800Аналог400Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар
  • Параметрический вариантSEPMB10S (SEP)Арт. RU 121001
    1,28 ₽45 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий800Аналог1000Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар
  • Параметрический вариантSEPMB2SАрт. RU 119178
    1,28 ₽7 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий800Аналог200Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
