MB1S SEP диодный мост

100 В, 0,5 А

MPN
MB1S
Бренд
SEP
Артикул RU
119179

Основные параметры

Серия
MB-S
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
100
Максимальный прямой ток, А
0,5
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
30
Все характеристики
Документация
200 шт в наличии1,15 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
100
Максимальный прямой ток, А
0,5
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
30

Монтаж и корпус

Размер, мм
4,7 x 4 x 2,5
Корпус
MBS (MiniDip)
Тип монтажа
поверхностный (SMT)

Упаковка и вес

Вес брутто
0.27

Другие параметры

Серия
MB-S
Конфигурация
1 фазный
Тип
SMD диодный мост

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet MB1S

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема MB1S
IMAGE · Схема

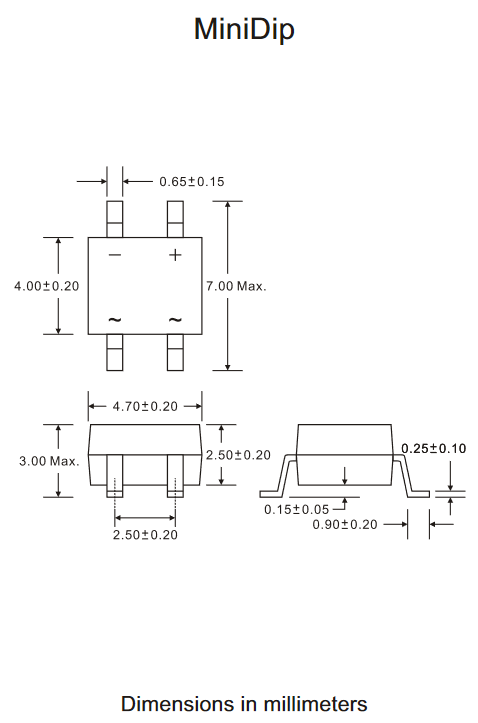

Схема MB1S

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

MB1S однофазный диодный мост для поверхностного монтажа. Максимальное обратное напряжение (Vrrm) 100 В, средний выпрямленный ток (Ifav) 0.5 А. Падение напряжения 1.1 В. Ударный ток (Ifsm) 30 А. Размер 4.7 мм х 4 мм х 2.5 мм. Аналоги: B1S

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарMB1SSEPАрт. RU 119179
1,15 ₽200 шт по каталогу
Параметрический вариантSEPMB10S (SEP)Арт. RU 121001
1,28 ₽45 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPMB4SАрт. RU 119177
1,22 ₽10 450 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPMB2SАрт. RU 119178
1,28 ₽7 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPMB8SАрт. RU 119176
0,93 ₽12 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КорпусMBS (MiniDip)MBS (MiniDip)СовпадаетMBS (MiniDip)СовпадаетMBS (MiniDip)СовпадаетMBS (MiniDip)Совпадает
Максимальное обратное напряжение (Vrrm), В1001000Отличается400Отличается200Отличается800Отличается
Максимальный прямой ток, А0,50,5Совпадает0,5Совпадает0,5Совпадает0,5Совпадает
  • Параметрический вариантSEPMB10S (SEP)Арт. RU 121001
    1,28 ₽45 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий100Аналог1000Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар
  • Параметрический вариантSEPMB4SАрт. RU 119177
    1,22 ₽10 450 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий100Аналог400Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар
  • Параметрический вариантSEPMB2SАрт. RU 119178
    1,28 ₽7 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий100Аналог200Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар
  • Параметрический вариантSEPMB8SАрт. RU 119176
    0,93 ₽12 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийMBS (MiniDip)АналогMBS (MiniDip)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий100Аналог800Отличается
    Максимальный прямой ток, А
    Текущий0,5Аналог0,5Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
