Datasheet запрессовочная PL-M4-0
Технические параметры, размеры и рекомендации производителя
Гайка резьбовая запрессовочная самоконтрящаяся PL-M4-0 RUICHI
оцинкованная сталь
- MPN
- запрессовочная PL-M4-0
- Бренд
- Ruichi
- Артикул RU
- 120442

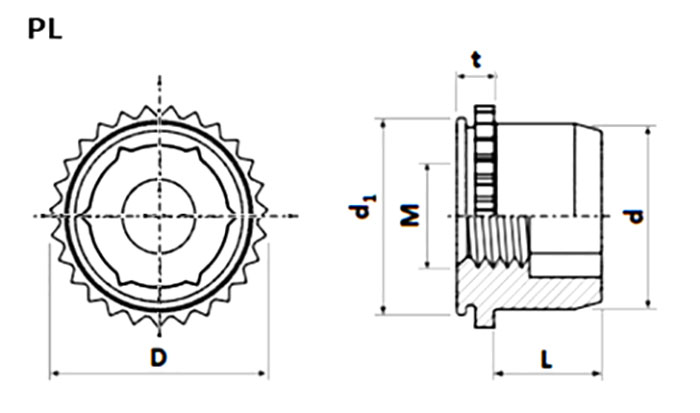

Основные параметры
- Резьба
- М4
- Шаг резъбы
- 0.7
- Внешний диаметр, мм
- d = 7.01 ±0.25
- Посадочное отверстие, мм
- 7.50 ±0.08
- Высота установки, мм
- t = 1.53
- Внутренний диаметр, мм
- d1 = 7.48
850 шт в наличии12,40 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Внешний диаметр, мм
- d = 7.01 ±0.25
- Высота установки, мм
- t = 1.53
- Внутренний диаметр, мм
- d1 = 7.48
- Материал
- Оцинкованная сталь
- Высота, мм
- L = 4.20 ±0.25
Упаковка и вес
- Вес брутто
- 1.45
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/1000
Другие параметры
- Резьба
- М4
- Шаг резъбы
- 0.7
- Посадочное отверстие, мм
- 7.50 ±0.08
- Толщина металла, мм
- 1.0

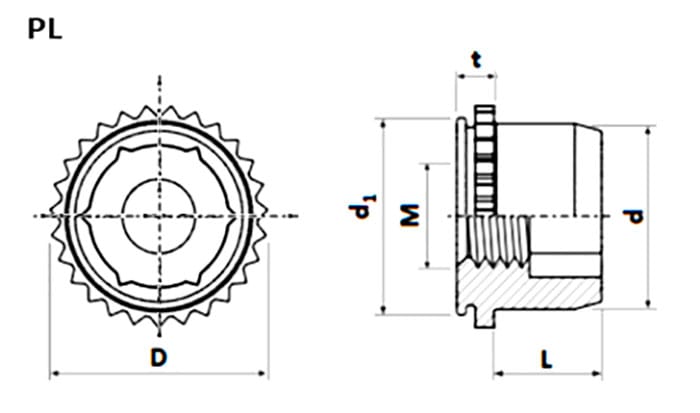

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 850 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Гайка резьбовая запрессовочная самоконтрящаяся PL-M4-0 RUICHI применяется для создания резьбовой точки крепления в тонколистовом металле. Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт, резьба болта деформирует нейлоновую вставку, что создает повышенное трение в резьбовой паре. При монтаже с помощью пресса (без удара) установочная часть гайка полностью утапливается в листовой материал с обратной стороны. Деформируемый металл, при этом, затекает в кольцевую канавку на втулке, что обеспечивает надёжную фиксацию втулки в металле. Запрессовочный крепеж имеет ряд преимуществ: - прочное и долговечное резьбовое соединение для листового металла толщиной от 1.0 мм с высокой точностью позиционирования; - возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски; - отсутствие очага коррозии в отличие от технологии приварки крепежа; - не требует специальной обработки отверстия после сверления или пробивки.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт150 шт
2023100 шт8800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарзапрессовочная PL-M4-0RUICHIАрт. RU 120442 12,40 ₽850 шт по каталогу |  13,42 ₽470 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  11,35 ₽800 шт по каталогу Совпадает 1 из 5 сравнимых параметров | 11,35 ₽10 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  5,58 ₽1 500 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Высота, мм | L = 4.20 ±0.25 | L = 3.45 ±0.25Отличается | h = 3.31 ±0.25Отличается | h = 3.31 ±0.25Отличается | L = 2.0 ±0.25Отличается |
| Внешний диаметр, мм | d = 7.01 ±0.25 | d = 7.52 ±0.25Отличается | d = 9.35 ±0.25Отличается | d = 9.35 ±0.25Отличается | d = 7.87 ±0.25Отличается |
| Внутренний диаметр, мм | d1 = 7.48 | d1 = 7.98Отличается | d1 = 9.28Отличается | d1 = 9.28Отличается | d1 = 5.38Отличается |
| Высота установки, мм | t = 1.53 | t = 1.53Совпадает | t = 0.97Отличается | t = 1.38Отличается | t = 0.98Отличается |
| Резьба | М4 | М5Отличается | М4Совпадает | М4Совпадает | М4Совпадает |
- 13,42 ₽470 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Высота, мм
- ТекущийL = 4.20 ±0.25АналогL = 3.45 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.01 ±0.25Аналогd = 7.52 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.48Аналогd1 = 7.98Отличается
- Высота установки, мм
- Текущийt = 1.53Аналогt = 1.53Совпадает
- Резьба
- ТекущийМ4АналогМ5Отличается
- 11,35 ₽800 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Высота, мм
- ТекущийL = 4.20 ±0.25Аналогh = 3.31 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.01 ±0.25Аналогd = 9.35 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.48Аналогd1 = 9.28Отличается
- Высота установки, мм
- Текущийt = 1.53Аналогt = 0.97Отличается
- Резьба
- ТекущийМ4АналогМ4Совпадает
- 11,35 ₽10 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Высота, мм
- ТекущийL = 4.20 ±0.25Аналогh = 3.31 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.01 ±0.25Аналогd = 9.35 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.48Аналогd1 = 9.28Отличается
- Высота установки, мм
- Текущийt = 1.53Аналогt = 1.38Отличается
- Резьба
- ТекущийМ4АналогМ4Совпадает
- 5,58 ₽1 500 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Высота, мм
- ТекущийL = 4.20 ±0.25АналогL = 2.0 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.01 ±0.25Аналогd = 7.87 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.48Аналогd1 = 5.38Отличается
- Высота установки, мм
- Текущийt = 1.53Аналогt = 0.98Отличается
- Резьба
- ТекущийМ4АналогМ4Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
