Datasheet запрессовочная PL-M5-0
Технические параметры, размеры и рекомендации производителя
Гайка резьбовая запрессовочная самоконтрящаяся PL-M5-0 RUICHI
оцинкованная сталь
- MPN
- запрессовочная PL-M5-0
- Бренд
- Ruichi
- Артикул RU
- 120441

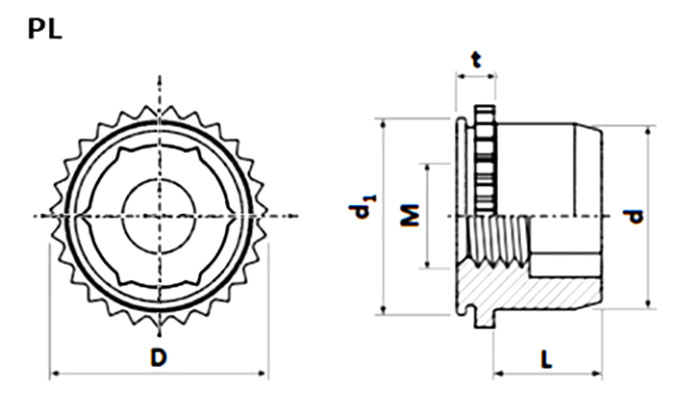

Основные параметры
- Резьба
- М5
- Шаг резъбы
- 0.8
- Внешний диаметр, мм
- d = 7.52 ±0.25
- Посадочное отверстие, мм
- 8.00 ±0.08
- Высота установки, мм
- t = 1.53
- Внутренний диаметр, мм
- d1 = 7.98
470 шт в наличии13,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Внешний диаметр, мм
- d = 7.52 ±0.25
- Высота установки, мм
- t = 1.53
- Внутренний диаметр, мм
- d1 = 7.98
- Материал
- Оцинкованная сталь
- Высота, мм
- L = 3.45 ±0.25
Упаковка и вес
- Вес брутто
- 1.47
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/1000
Другие параметры
- Резьба
- М5
- Шаг резъбы
- 0.8
- Посадочное отверстие, мм
- 8.00 ±0.08
- Толщина металла, мм
- 1.0

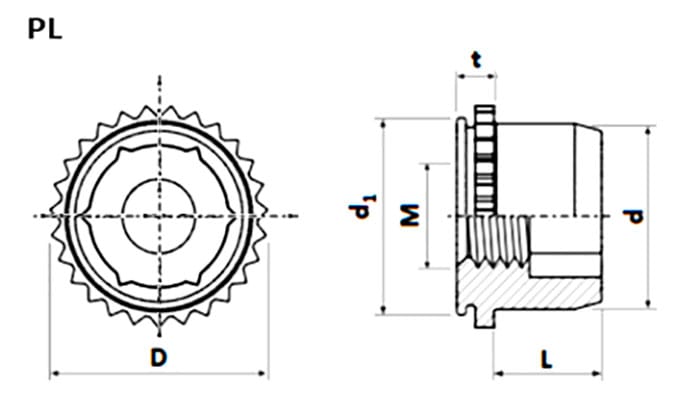

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 470 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 40 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Гайка резьбовая запрессовочная самоконтрящаяся PL-M5-0 RUICHI применяется для создания резьбовой точки крепления в тонколистовом металле. Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт, резьба болта деформирует нейлоновую вставку, что создает повышенное трение в резьбовой паре. При монтаже с помощью пресса (без удара) установочная часть гайка полностью утапливается в листовой материал с обратной стороны. Деформируемый металл, при этом, затекает в кольцевую канавку на втулке, что обеспечивает надёжную фиксацию втулки в металле. Запрессовочный крепеж имеет ряд преимуществ: - прочное и долговечное резьбовое соединение для листового металла толщиной от 1.0 мм с высокой точностью позиционирования; - возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски; - отсутствие очага коррозии в отличие от технологии приварки крепежа; - не требует специальной обработки отверстия после сверления или пробивки.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202340 шт140 шт
2023100 шт4400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарзапрессовочная PL-M5-0RUICHIАрт. RU 120441 13,42 ₽470 шт по каталогу |  12,40 ₽850 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  1,28 ₽5 000 шт по каталогу Совпадает 1 из 5 сравнимых параметров | 1,28 ₽13 000 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  14 850,00 ₽5 шт по каталогу Недостаточно данных для оценки совместимости |
|---|---|---|---|---|---|
| Высота, мм | L = 3.45 ±0.25 | L = 4.20 ±0.25Отличается | Т = 2.0 ±0.25Отличается | Т = 2.0 ±0.25Отличается | —Нет данных |
| Внешний диаметр, мм | d = 7.52 ±0.25 | d = 7.01 ±0.25Отличается | Е = 8.7 ±0.25Отличается | Е = 8.7 ±0.25Отличается | —Нет данных |
| Внутренний диаметр, мм | d1 = 7.98 | d1 = 7.48Отличается | С = 6.38Отличается | С = 6.38Отличается | —Нет данных |
| Высота установки, мм | t = 1.53 | t = 1.53Совпадает | А = 0.97Отличается | А = 0.77Отличается | —Нет данных |
| Резьба | М5 | М4Отличается | М5Совпадает | М5Совпадает | —Нет данных |
- 12,40 ₽850 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Высота, мм
- ТекущийL = 3.45 ±0.25АналогL = 4.20 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.52 ±0.25Аналогd = 7.01 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.98Аналогd1 = 7.48Отличается
- Высота установки, мм
- Текущийt = 1.53Аналогt = 1.53Совпадает
- Резьба
- ТекущийМ5АналогМ4Отличается
- 1,28 ₽5 000 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Высота, мм
- ТекущийL = 3.45 ±0.25АналогТ = 2.0 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.52 ±0.25АналогЕ = 8.7 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.98АналогС = 6.38Отличается
- Высота установки, мм
- Текущийt = 1.53АналогА = 0.97Отличается
- Резьба
- ТекущийМ5АналогМ5Совпадает
- 1,28 ₽13 000 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Высота, мм
- ТекущийL = 3.45 ±0.25АналогТ = 2.0 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.52 ±0.25АналогЕ = 8.7 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.98АналогС = 6.38Отличается
- Высота установки, мм
- Текущийt = 1.53АналогА = 0.77Отличается
- Резьба
- ТекущийМ5АналогМ5Совпадает
- 14 850,00 ₽5 шт по каталогу
Недостаточно данных для оценки совместимости
- Высота, мм
- ТекущийL = 3.45 ±0.25Аналог—Нет данных
- Внешний диаметр, мм
- Текущийd = 7.52 ±0.25Аналог—Нет данных
- Внутренний диаметр, мм
- Текущийd1 = 7.98Аналог—Нет данных
- Высота установки, мм
- Текущийt = 1.53Аналог—Нет данных
- Резьба
- ТекущийМ5Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
