Гайка резьбовая запрессовочная с подвижным сердечником AS-M4-1 RUICHI

оцинкованная сталь

MPN
запрессовочная AS-M4-1
Бренд
Ruichi
Артикул RU
120438

Основные параметры

Резьба
М4
Шаг резъбы
0.7
Внешний диаметр, мм
d = 9.35 ±0.25
Посадочное отверстие, мм
9.35 +0.08
Высота установки, мм
t = 0.97
Внутренний диаметр, мм
d1 = 9.28
Все характеристики
Документация
650 шт в наличии11,35 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Монтаж и корпус

Внешний диаметр, мм
d = 9.35 ±0.25
Высота установки, мм
t = 0.97
Внутренний диаметр, мм
d1 = 9.28
Материал
Оцинкованная сталь
Высота, мм
h = 3.31 ±0.25

Упаковка и вес

Вес брутто
1.66
Транспортная упаковка: размер/кол-во
28.5*21*19/1000

Другие параметры

Резьба
М4
Шаг резъбы
0.7
Посадочное отверстие, мм
9.35 +0.08
Толщина металла, мм
t = 0.97

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet запрессовочная AS-M4-1

Технические параметры, размеры и рекомендации производителя

Скачать

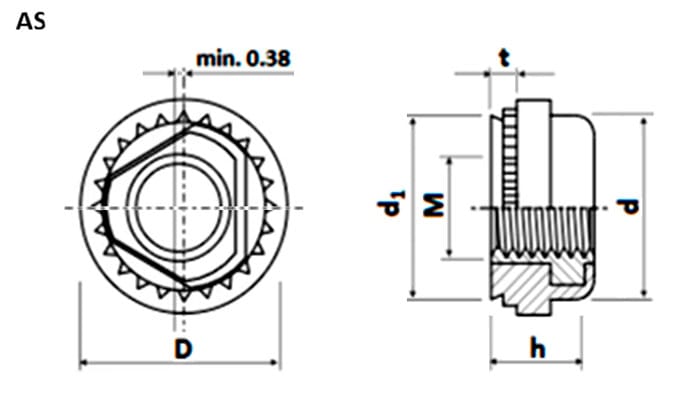

Миниатюра: Схема запрессовочная AS-M4-1
IMAGE · Схема

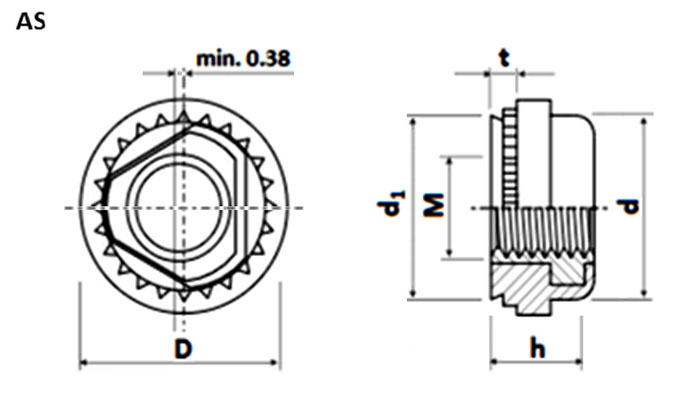

Схема запрессовочная AS-M4-1

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 650 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 / 100 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

Гайка резьбовая запрессовочная с подвижным сердечником AS-M4-1 RUICHI применяется для создания резьбовой точки крепления в тонколистовом металле. Подвижный сердечник гайки позволяет регулировать положение оси резьбы на 0.38 мм, что значительно упрощает монтаж конструкции. При монтаже с помощью пресса (без удара) установочная часть гайка полностью утапливается в листовой материал с обратной стороны. Деформируемый металл, при этом, затекает в кольцевую канавку на втулке, что обеспечивает надёжную фиксацию втулки в металле. Запрессовочный крепеж имеет ряд преимуществ: - прочное и долговечное резьбовое соединение для листового металла толщиной от 1.0 мм с высокой точностью позиционирования; - возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски; - отсутствие очага коррозии в отличие от технологии приварки крепежа; - не требует специальной обработки отверстия после сверления или пробивки.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт150 шт
2023100 шт6600 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарзапрессовочная AS-M4-1RUICHIАрт. RU 120438
11,35 ₽650 шт по каталогу
Параметрический вариантRUICHIзапрессовочная AS-M3-2Арт. RU 120439
9,50 ₽600 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIзапрессовочная PL-M4-0Арт. RU 120442
12,40 ₽800 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIзапрессовочная SL-M4-1Арт. RU 120447
5,58 ₽1 400 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIXY2500F-AS-4 (5.0mm)Арт. RU 69522
11,18 ₽525 шт по каталогу

Недостаточно данных для оценки совместимости

Высота, ммh = 3.31 ±0.25h = 3.31 ±0.25СовпадаетL = 4.20 ±0.25ОтличаетсяL = 2.0 ±0.25Отличается—Нет данных
Внешний диаметр, ммd = 9.35 ±0.25d = 7.35 ±0.25Отличаетсяd = 7.01 ±0.25Отличаетсяd = 7.87 ±0.25Отличается—Нет данных
Внутренний диаметр, ммd1 = 9.28d1 = 7.37Отличаетсяd1 = 7.48Отличаетсяd1 = 5.38Отличается—Нет данных
Высота установки, ммt = 0.97t = 1.38Отличаетсяt = 1.53Отличаетсяt = 0.98Отличается—Нет данных
РезьбаМ4М3ОтличаетсяМ4СовпадаетМ4Совпадает—Нет данных
  • Параметрический вариантRUICHIзапрессовочная AS-M3-2Арт. RU 120439
    9,50 ₽600 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Высота, мм
    Текущийh = 3.31 ±0.25Аналогh = 3.31 ±0.25Совпадает
    Внешний диаметр, мм
    Текущийd = 9.35 ±0.25Аналогd = 7.35 ±0.25Отличается
    Внутренний диаметр, мм
    Текущийd1 = 9.28Аналогd1 = 7.37Отличается
    Высота установки, мм
    Текущийt = 0.97Аналогt = 1.38Отличается
    Резьба
    ТекущийМ4АналогМ3Отличается
    Открыть товар
  • Параметрический вариантRUICHIзапрессовочная PL-M4-0Арт. RU 120442
    12,40 ₽800 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Высота, мм
    Текущийh = 3.31 ±0.25АналогL = 4.20 ±0.25Отличается
    Внешний диаметр, мм
    Текущийd = 9.35 ±0.25Аналогd = 7.01 ±0.25Отличается
    Внутренний диаметр, мм
    Текущийd1 = 9.28Аналогd1 = 7.48Отличается
    Высота установки, мм
    Текущийt = 0.97Аналогt = 1.53Отличается
    Резьба
    ТекущийМ4АналогМ4Совпадает
    Открыть товар
  • Параметрический вариантRUICHIзапрессовочная SL-M4-1Арт. RU 120447
    5,58 ₽1 400 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Высота, мм
    Текущийh = 3.31 ±0.25АналогL = 2.0 ±0.25Отличается
    Внешний диаметр, мм
    Текущийd = 9.35 ±0.25Аналогd = 7.87 ±0.25Отличается
    Внутренний диаметр, мм
    Текущийd1 = 9.28Аналогd1 = 5.38Отличается
    Высота установки, мм
    Текущийt = 0.97Аналогt = 0.98Отличается
    Резьба
    ТекущийМ4АналогМ4Совпадает
    Открыть товар
  • Параметрический вариантRUICHIXY2500F-AS-4 (5.0mm)Арт. RU 69522
    11,18 ₽525 шт по каталогу

    Недостаточно данных для оценки совместимости

    Высота, мм
    Текущийh = 3.31 ±0.25Аналог—Нет данных
    Внешний диаметр, мм
    Текущийd = 9.35 ±0.25Аналог—Нет данных
    Внутренний диаметр, мм
    Текущийd1 = 9.28Аналог—Нет данных
    Высота установки, мм
    Текущийt = 0.97Аналог—Нет данных
    Резьба
    ТекущийМ4Аналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
