Datasheet запрессовочная AS-M3-2
Технические параметры, размеры и рекомендации производителя
Гайка резьбовая запрессовочная с подвижным сердечником AS-M3-2 RUICHI
оцинкованная сталь
- MPN
- запрессовочная AS-M3-2
- Бренд
- Ruichi
- Артикул RU
- 120439
Основные параметры
- Резьба
- М3
- Шаг резъбы
- 0.5
- Внешний диаметр, мм
- d = 7.35 ±0.25
- Посадочное отверстие, мм
- 7.37 ±0.08
- Высота установки, мм
- t = 1.38
- Внутренний диаметр, мм
- d1 = 7.37
650 шт в наличии9,50 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Внешний диаметр, мм
- d = 7.35 ±0.25
- Высота установки, мм
- t = 1.38
- Внутренний диаметр, мм
- d1 = 7.37
- Материал
- Оцинкованная сталь
- Высота, мм
- h = 3.31 ±0.25
Упаковка и вес
- Вес брутто
- 1.22
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/1500
Другие параметры
- Резьба
- М3
- Шаг резъбы
- 0.5
- Посадочное отверстие, мм
- 7.37 ±0.08
- Толщина металла, мм
- t = 1.38

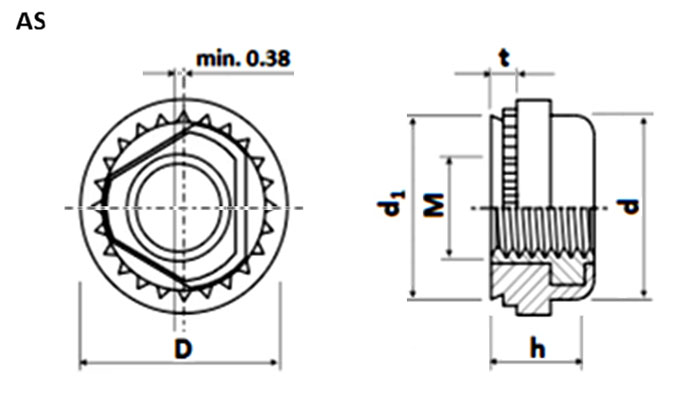

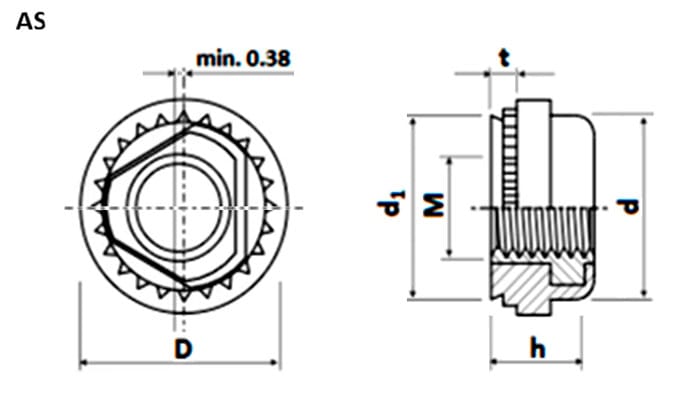

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 650 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Гайка резьбовая запрессовочная с подвижным сердечником AS-M3-2 RUICHI применяется для создания резьбовой точки крепления в тонколистовом металле. Подвижный сердечник гайки позволяет регулировать положение оси резьбы на 0.38 мм, что значительно упрощает монтаж конструкции. При монтаже с помощью пресса (без удара) установочная часть гайка полностью утапливается в листовой материал с обратной стороны. Деформируемый металл, при этом, затекает в кольцевую канавку на втулке, что обеспечивает надёжную фиксацию втулки в металле. Запрессовочный крепеж имеет ряд преимуществ: - прочное и долговечное резьбовое соединение для листового металла толщиной от 1.0 мм с высокой точностью позиционирования; - возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски; - отсутствие очага коррозии в отличие от технологии приварки крепежа; - не требует специальной обработки отверстия после сверления или пробивки.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт150 шт
2023100 шт6600 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарзапрессовочная AS-M3-2RUICHIАрт. RU 120439 9,50 ₽650 шт по каталогу |  11,35 ₽10 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  8,17 ₽400 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  12,80 ₽3 600 шт по каталогу Совпадает 1 из 1 сравнимых параметров | 18,37 ₽360 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Резьба | М3 | М4Отличается | М3Совпадает | М3Совпадает | М6Отличается |
| Высота, мм | h = 3.31 ±0.25 | h = 3.31 ±0.25Совпадает | L = 1.5 ±0.25Отличается | —Нет данных | h = 5.34 ±0.25Отличается |
| Внешний диаметр, мм | d = 7.35 ±0.25 | d = 9.35 ±0.25Отличается | d = 6.35 ±0.25Отличается | —Нет данных | d = 13.08 ±0.25Отличается |
| Внутренний диаметр, мм | d1 = 7.37 | d1 = 9.28Отличается | d1 = 4.20Отличается | —Нет данных | d1 = 12.96Отличается |
| Высота установки, мм | t = 1.38 | t = 1.38Совпадает | t = 1.38Совпадает | —Нет данных | t = 1.38Совпадает |
- 11,35 ₽10 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Резьба
- ТекущийМ3АналогМ4Отличается
- Высота, мм
- Текущийh = 3.31 ±0.25Аналогh = 3.31 ±0.25Совпадает
- Внешний диаметр, мм
- Текущийd = 7.35 ±0.25Аналогd = 9.35 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.37Аналогd1 = 9.28Отличается
- Высота установки, мм
- Текущийt = 1.38Аналогt = 1.38Совпадает
- 8,17 ₽400 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Резьба
- ТекущийМ3АналогМ3Совпадает
- Высота, мм
- Текущийh = 3.31 ±0.25АналогL = 1.5 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.35 ±0.25Аналогd = 6.35 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.37Аналогd1 = 4.20Отличается
- Высота установки, мм
- Текущийt = 1.38Аналогt = 1.38Совпадает
- 12,80 ₽3 600 шт по каталогу
Совпадает 1 из 1 сравнимых параметров
- Резьба
- ТекущийМ3АналогМ3Совпадает
- Высота, мм
- Текущийh = 3.31 ±0.25Аналог—Нет данных
- Внешний диаметр, мм
- Текущийd = 7.35 ±0.25Аналог—Нет данных
- Внутренний диаметр, мм
- Текущийd1 = 7.37Аналог—Нет данных
- Высота установки, мм
- Текущийt = 1.38Аналог—Нет данных
- 18,37 ₽360 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Резьба
- ТекущийМ3АналогМ6Отличается
- Высота, мм
- Текущийh = 3.31 ±0.25Аналогh = 5.34 ±0.25Отличается
- Внешний диаметр, мм
- Текущийd = 7.35 ±0.25Аналогd = 13.08 ±0.25Отличается
- Внутренний диаметр, мм
- Текущийd1 = 7.37Аналогd1 = 12.96Отличается
- Высота установки, мм
- Текущийt = 1.38Аналогt = 1.38Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
