Концевые выключатели (микропереключатели)

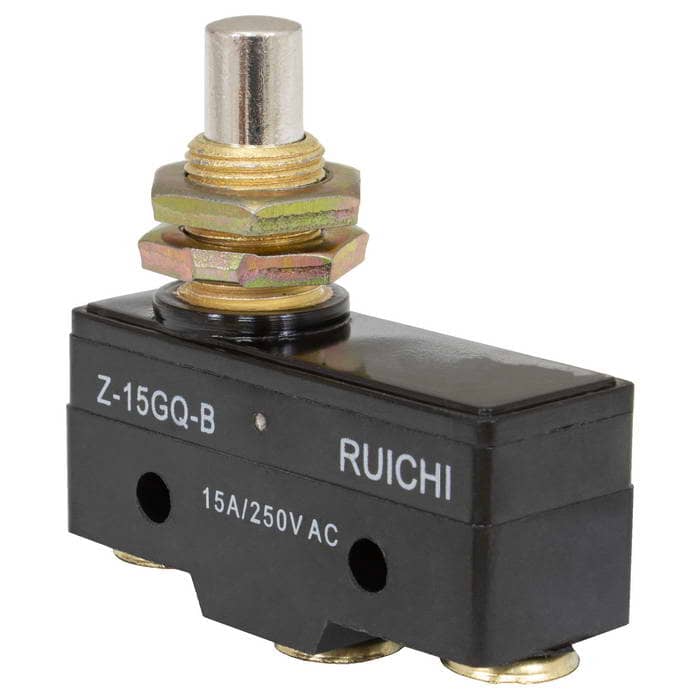

Микропереключатель с толкателем RUICHI Z-15GQ-B, ON-(ON) 3P, 15 A, 250 В

MPN: Z-15GQ-B
Бренд: Ruichi
Артикул RU: 61764
Каталог обновлён: 29.07.2026

Источник / остаток: Каталог RU Electronics · 1 940 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 20 / 500 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet: 1

1 940 шт в наличии105,41 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet Z-15GQ-B

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

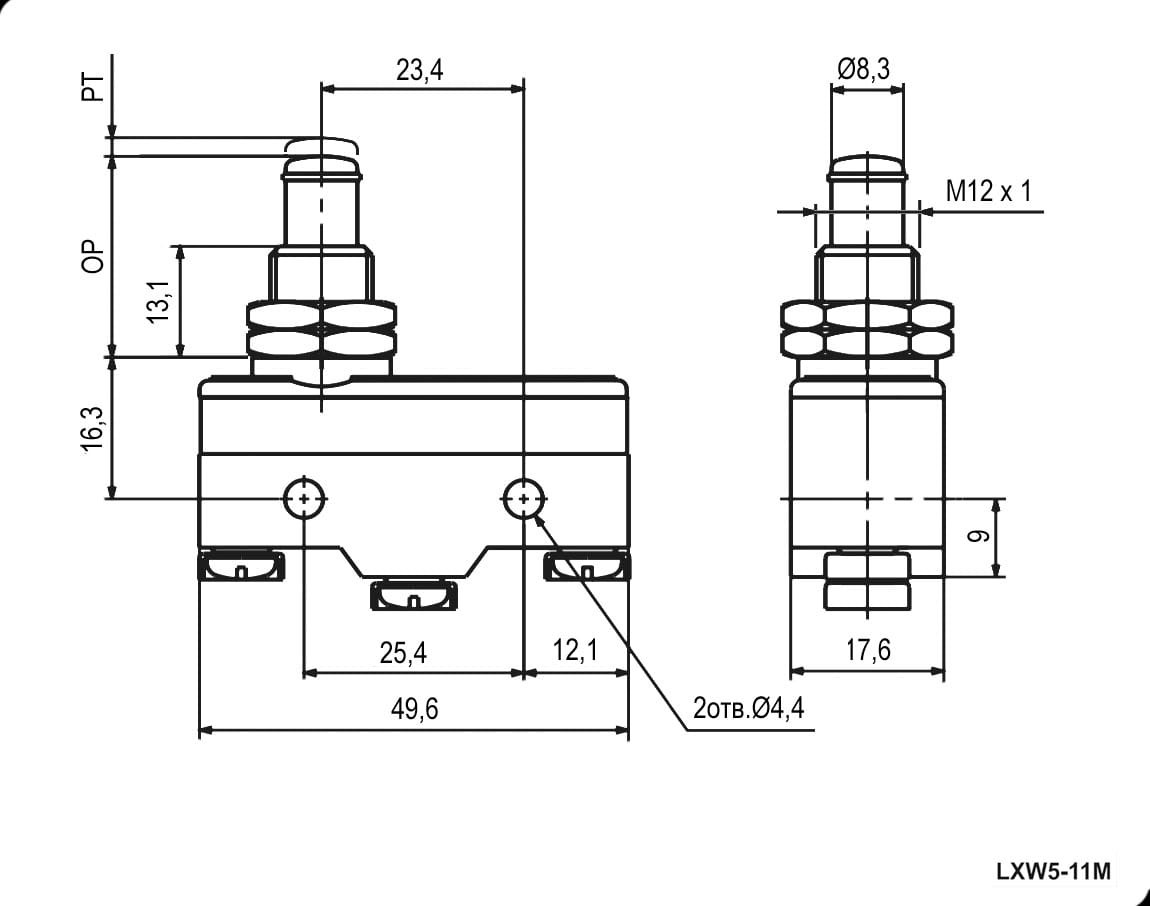

Схема Z-15GQ-B

Габаритный чертёж и расположение контактов

Скачать

Характеристики

14 параметров из источника

Тип переключателя: Микропереключатель серии Z-15G
Схема переключения: ON-(ON) 3P
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 30
Количество циклов коммутации (электро), не менее: 100000
Вес брутто: 46.20
Транспортная упаковка: размер/кол-во: 54.5*20.5*35.5/500
Диапазон рабочих температур, °C: -25...+80
Номинальное напряжение, В: AC: 250
Номинальный ток, А: 15
Класс защиты: IP40
Глубина, мм: 47,5 (корпус + толкатель)
Ширина, мм: 17,6
Высота, мм: 49,6

Описание

Микропереключатель с толкателем RUICHI Z-15GQ-B, ON-(ON) 3P, 15 A, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202620 шт22440 шт

2026500 шт31 500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарZ-15GQ-BRUICHIАрт. RU 61764 105,41 ₽1 940 шт по каталогу	Аналог из источникаRUICHILXW5-11MАрт. RU 123337 110,68 ₽1 200 шт по каталогу Указан в источнике как аналог; совместимость требует проверки	Параметрический вариантRUICHIZ-15GQ21-BАрт. RU 123801 107,12 ₽620 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIZ-15GQ22-BАрт. RU 123800 106,80 ₽2 000 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIGQ16B-10/J/N off-(on)Арт. RU 117053 106,92 ₽2 250 шт по каталогу Совпадает 1 из 4 сравнимых параметров
Схема переключения	ON-(ON) 3P	ON-(ON) 3PСовпадает	ON-(ON) 3PСовпадает	ON-(ON) SPDT 3PОтличается	ОFF-(ON) без фиксацииОтличается
Контактное сопротивление, мОм, не более	30	30Совпадает	25Отличается	50Отличается	50Отличается
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Номинальный ток, А	15	15Совпадает	15Совпадает	15Совпадает	2Отличается
Номинальное напряжение, В	AC: 250	AC: 250Совпадает	AC: 250Совпадает	AC: 250Совпадает	—Нет данных

Аналог из источникаRUICHILXW5-11MАрт. RU 123337
110,68 ₽1 200 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
Схема переключения
ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток, А
Текущий15Аналог15Совпадает
Номинальное напряжение, В
ТекущийAC: 250АналогAC: 250Совпадает
Открыть товар
Параметрический вариантRUICHIZ-15GQ21-BАрт. RU 123801
107,12 ₽620 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог25Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток, А
Текущий15Аналог15Совпадает
Номинальное напряжение, В
ТекущийAC: 250АналогAC: 250Совпадает
Открыть товар
Параметрический вариантRUICHIZ-15GQ22-BАрт. RU 123800
106,80 ₽2 000 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) 3PАналогON-(ON) SPDT 3PОтличается
Контактное сопротивление, мОм, не более
Текущий30Аналог50Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток, А
Текущий15Аналог15Совпадает
Номинальное напряжение, В
ТекущийAC: 250АналогAC: 250Совпадает
Открыть товар
Параметрический вариантRUICHIGQ16B-10/J/N off-(on)Арт. RU 117053
106,92 ₽2 250 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
Схема переключения
ТекущийON-(ON) 3PАналогОFF-(ON) без фиксацииОтличается
Контактное сопротивление, мОм, не более
Текущий30Аналог50Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток, А
Текущий15Аналог2Отличается
Номинальное напряжение, В
ТекущийAC: 250Аналог—Нет данных
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
