Datasheet Z-15GQ21-B
Технические параметры, размеры и рекомендации производителя
Концевые выключатели (микропереключатели)

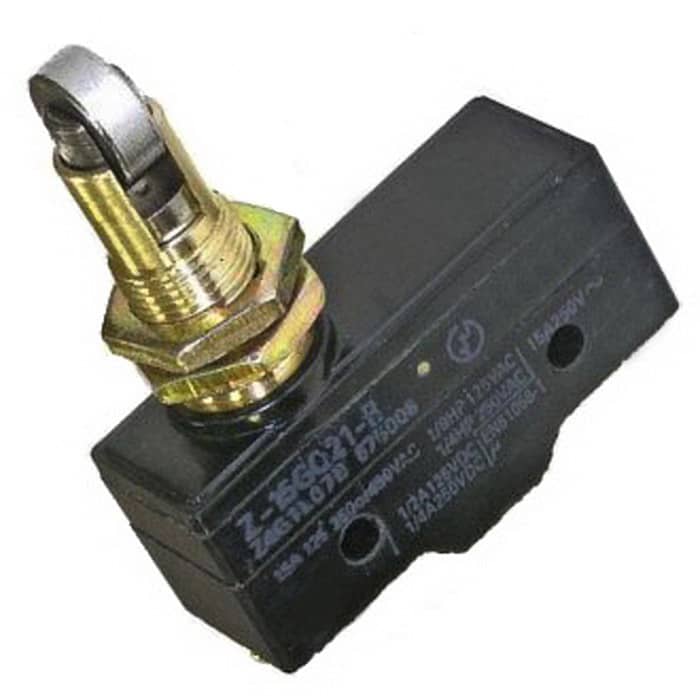

Микропереключатель с поперечным роликовым толкателем RUICHI Z-15GQ21-B, ON-(ON) 3P, 15 A, 250В
Микропереключатель с поперечным роликовым толкателем RUICHI Z-15GQ21-B, ON-(ON) 3P, 15 A, 250В
- MPN
- Z-15GQ21-B
- Бренд
- Ruichi
- Артикул RU
- 123801
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 620 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
620 шт в наличии107,12 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Тип переключателя
- Микропереключатель серии Z-15G с поперечным роликовым толкателем
- Схема переключения
- ON-(ON) 3P
- Особенности конструкции
- OP - 33,4 ± 1,2 мм; PT - 0,4 мм max; ролик - 12,7х3,8 мм
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 25
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 100000
- Операционная частота, не более, циклов/ мин.
- переключения (электро) - 20
- Вес брутто
- 50.40
- Транспортная упаковка: размер/кол-во
- 54.5*20.5*35.7/500
- Диапазон рабочих температур, °C
- -25...+80
- Номинальное напряжение, В
- AC: 250
- Номинальный ток, А
- 15
- Класс защиты
- IP40
- Глубина, мм
- 26,6 (корпус)
- Ширина, мм
- 18 (max)
- Высота, мм
- 50 (max)
Описание
Микропереключатель с поперечным роликовым толкателем RUICHI Z-15GQ21-B, ON-(ON) 3P, 15 A, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт6120 шт
2026500 шт1500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарZ-15GQ21-BRUICHIАрт. RU 123801 107,12 ₽620 шт по каталогу |  123,59 ₽140 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  105,41 ₽1 940 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  106,80 ₽2 000 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |  107,29 ₽2 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) 3P | ON-(ON) 3PСовпадает | ON-(ON) 3PСовпадает | ON-(ON) SPDT 3PОтличается | 1NO, ОFF-(ON) без фиксацииОтличается |
| Контактное сопротивление, мОм, не более | 25 | 30Отличается | 30Отличается | 50Отличается | 50Отличается |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальный ток, А | 15 | 15Совпадает | 15Совпадает | 15Совпадает | 2Отличается |
| Номинальное напряжение, В | AC: 250 | AC: 250Совпадает | AC: 250Совпадает | AC: 250Совпадает | —Нет данных |
- 123,59 ₽140 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий25Аналог30Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- 105,41 ₽1 940 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий25Аналог30Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- 106,80 ₽2 000 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) SPDT 3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий25Аналог50Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- 107,29 ₽2 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналог1NO, ОFF-(ON) без фиксацииОтличается
- Контактное сопротивление, мОм, не более
- Текущий25Аналог50Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток, А
- Текущий15Аналог2Отличается
- Номинальное напряжение, В
- ТекущийAC: 250Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
