Datasheet LXW5-11M
Технические параметры, размеры и рекомендации производителя

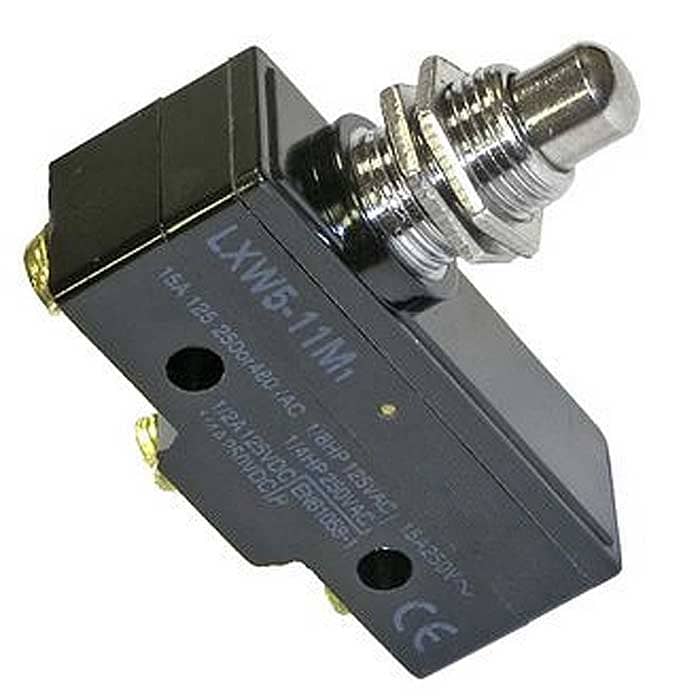

Микропереключатель RUICHI LXW5-11M
ON-(ON) 3P, 15 A, 250 В
- MPN
- LXW5-11M
- Бренд
- Ruichi
- Артикул RU
- 123337
Основные параметры
- Схема переключения
- ON-(ON) 3P
- Номинальный ток, А
- 15
- Номинальное напряжение, В
- AC: 250
- Тип переключателя
- Микропереключатель серии LXW5
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
580 шт в наличии110,68 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON) 3P
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Количество циклов коммутации (электро), не менее
- 100000
- Номинальное напряжение, В
- AC: 250
- Номинальный ток, А
- 15
Монтаж и корпус
- Глубина, мм
- 47,5 (корпус + толкатель)
- Ширина, мм
- 17,6
- Высота, мм
- 49,6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+80
Упаковка и вес
- Вес брутто
- 42.40
- Транспортная упаковка: размер/кол-во
- 54.5*20.5*35.5/500
Другие параметры
- Тип переключателя
- Микропереключатель серии LXW5

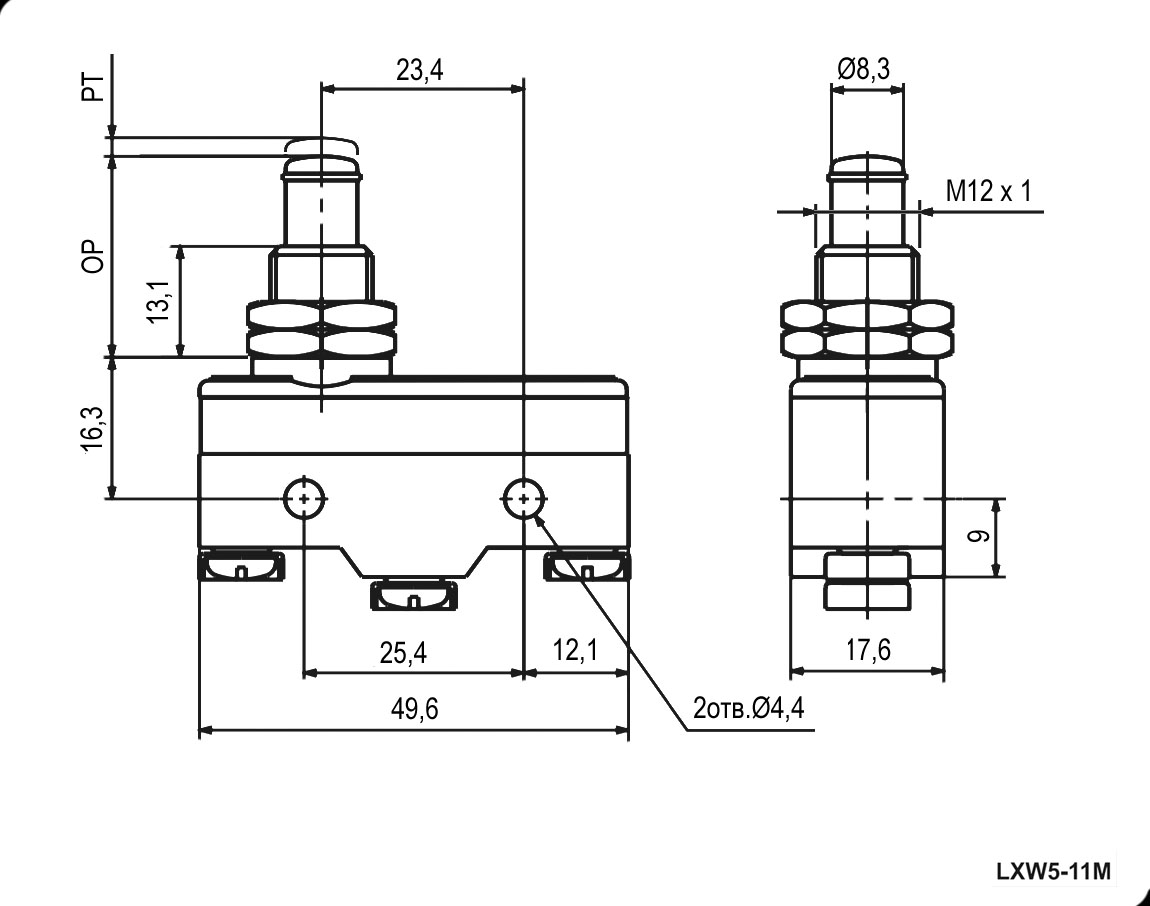

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 580 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Микропереключатель RUICHI LXW5-11M, ON-(ON) 3P, 15 A, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202520 шт480 шт
2025500 шт1500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарLXW5-11MRUICHIАрт. RU 123337 110,68 ₽580 шт по каталогу |  105,41 ₽1 380 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  113,37 ₽1 120 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  123,59 ₽40 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  68,61 ₽5 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) 3P | ON-(ON) 3PСовпадает | ON-(ON) 3PСовпадает | ON-(ON) 3PСовпадает | ON-(ON) 3PСовпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | AC: 250 | AC: 250Совпадает | AC: 250Совпадает | AC: 250Совпадает | AC: 250Совпадает |
| Номинальный ток, А | 15 | 15Совпадает | 15Совпадает | 15Совпадает | 15Совпадает |
- 105,41 ₽1 380 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 113,37 ₽1 120 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 123,59 ₽40 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 68,61 ₽5 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
