Datasheet LXW5-11Q1
Технические параметры, размеры и рекомендации производителя
Концевые выключатели (микропереключатели)

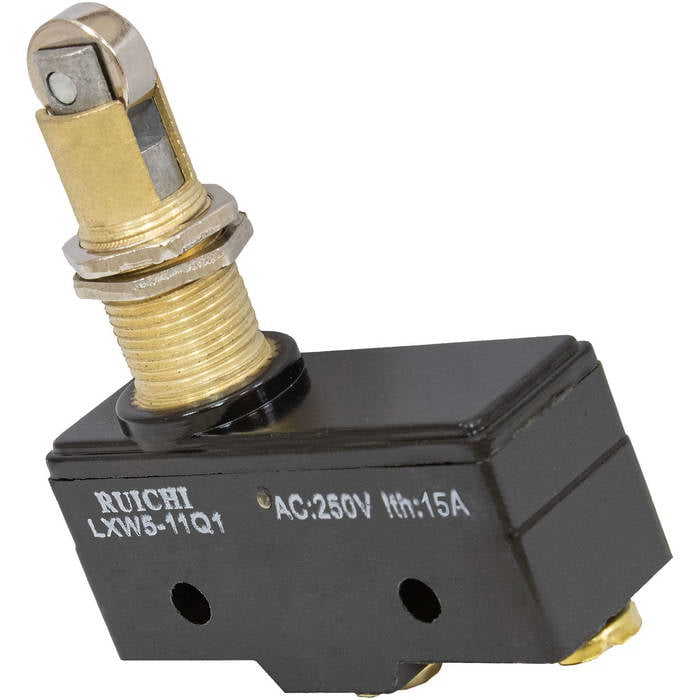

Микропереключатель с продольным роликовым толкателем RUICHI LXW5-11Q1, ON-(ON) 3P, 15 A, 250 В
Микропереключатель с продольным роликовым толкателем RUICHI LXW5-11Q1, ON-(ON) 3P, 15 A, 250 В
- MPN
- LXW5-11Q1
- Бренд
- Ruichi
- Артикул RU
- 123338
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 290 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
1 290 шт в наличии113,37 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

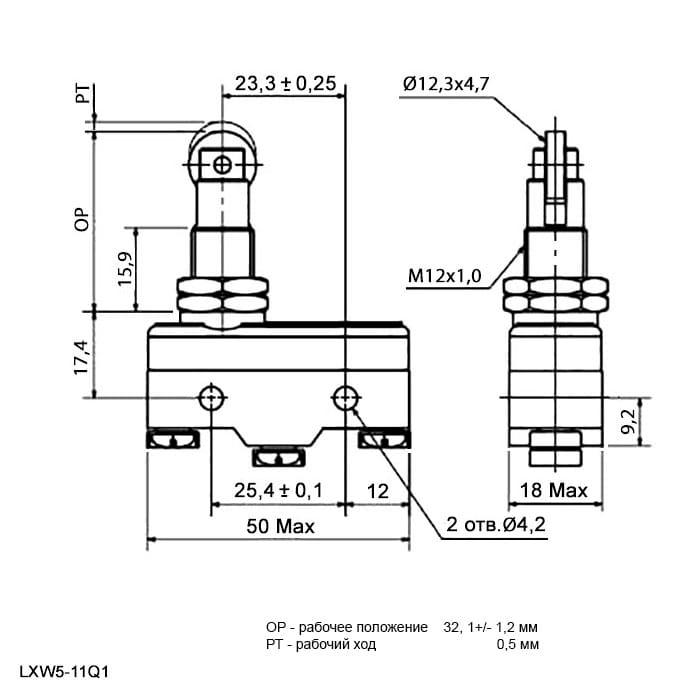

Документация и схема
Характеристики
- Тип переключателя
- Микропереключатель серии LXW5 с продольным роликовым толкателем
- Схема переключения
- ON-(ON) 3P
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Количество циклов коммутации (электро), не менее
- 100000
- Вес брутто
- 45.10
- Транспортная упаковка: размер/кол-во
- 54.5*20.5*35.5/500
- Диапазон рабочих температур, °C
- -25...+80
- Номинальное напряжение, В
- AC: 250
- Номинальный ток, А
- 15
- Глубина, мм
- 59,1 (корпус + толкатель)
- Ширина, мм
- 17,6
- Высота, мм
- 49,6
Описание
Микропереключатель с продольным роликовым толкателем RUICHI LXW5-11Q1, ON-(ON) 3P, 15 A, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202520 шт14280 шт
2025500 шт21 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарLXW5-11Q1RUICHIАрт. RU 123338 113,37 ₽1 290 шт по каталогу |  106,80 ₽2 000 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  123,59 ₽140 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  110,68 ₽1 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  68,61 ₽1 580 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) 3P | ON-(ON) SPDT 3PОтличается | ON-(ON) 3PСовпадает | ON-(ON) 3PСовпадает | ON-(ON) 3PСовпадает |
| Контактное сопротивление, мОм, не более | 30 | 50Отличается | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | AC: 250 | AC: 250Совпадает | AC: 250Совпадает | AC: 250Совпадает | AC: 250Совпадает |
| Номинальный ток, А | 15 | 15Совпадает | 15Совпадает | 15Совпадает | 15Совпадает |
- 106,80 ₽2 000 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) SPDT 3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог50Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 123,59 ₽140 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 110,68 ₽1 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
- 68,61 ₽1 580 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250АналогAC: 250Совпадает
- Номинальный ток, А
- Текущий15Аналог15Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
