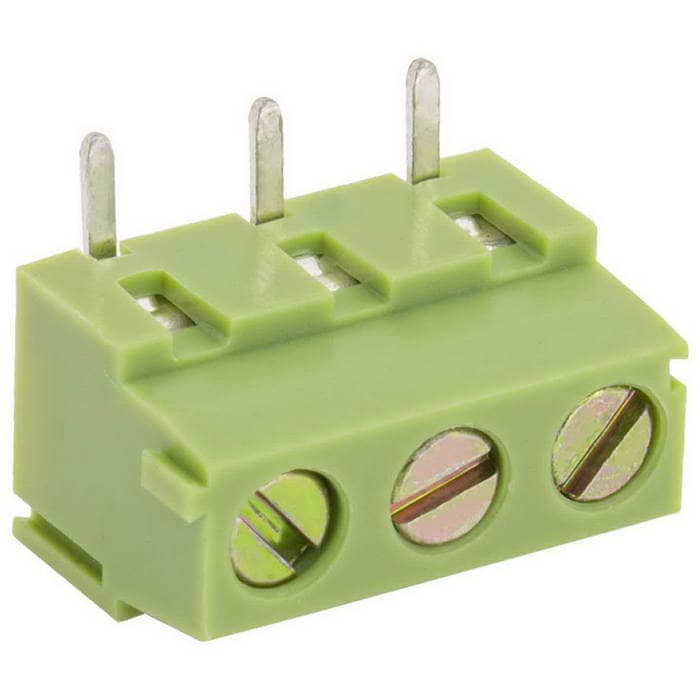

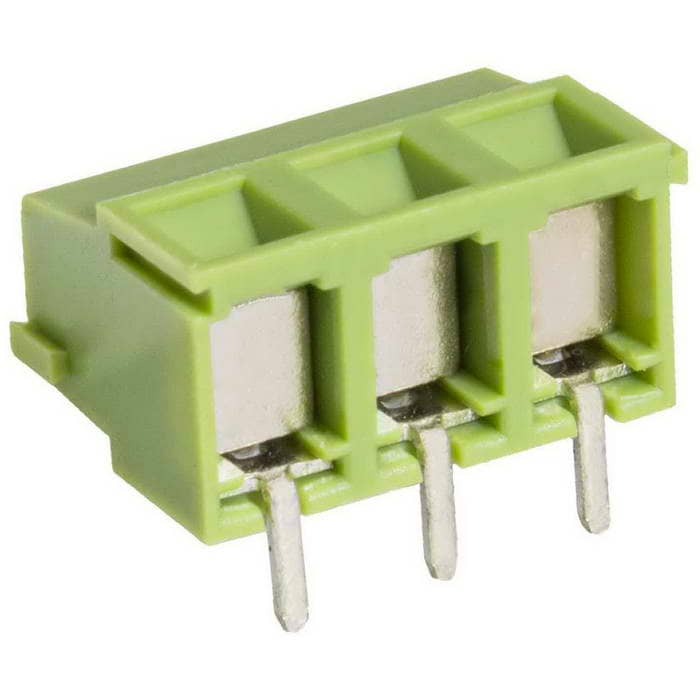

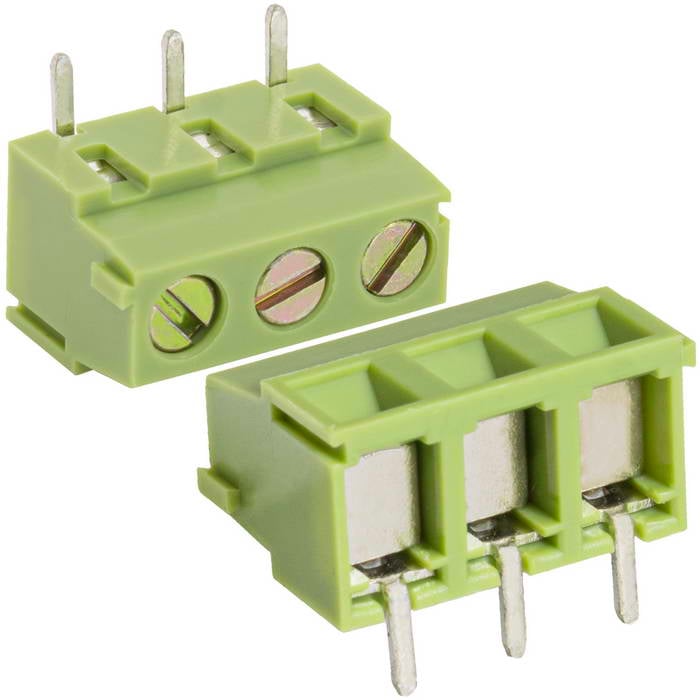

Винтовой клеммный блок RUICHI XY304R-A-03P на 2 клеммы M3.0

шаг 5 мм, лифт, 12 А, 26 - 14 AWG

Товар подлежит обязательной маркировке
MPN
XY304R-A-03P 5mm лифт
Бренд
Ruichi
Артикул RU
59739

Основные параметры

Номинальный ток
12А
Номинальное напряжение
300 В
Шаг контактов, мм
5,0
Количество клемм
3 с шагом 5,0 мм, М3,0
Высота
10 мм
Ширина
15 мм
Все характеристики
Документация
2 050 шт в наличии5,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Номинальный ток
12А
Номинальное напряжение
300 В
Диэлектрическая прочность
2000 (50 Гц / 1 мин.) В

Монтаж и корпус

Шаг контактов, мм
5,0
Высота
10 мм
Ширина
15 мм
Глубина
8,1 (корпус) мм
Диаметр (сечение) проводника
24-14 AWG/ до 1.5 мм2
Способ монтажа
на плату, пайка
Материал корпуса
Pa66 UL94V-0

Условия эксплуатации

Диапазон рабочих температур
-40...+105 °С

Другие параметры

Количество клемм
3 с шагом 5,0 мм, М3,0
Сечение провода
1,5 мм2
Тип
клеммная колодка серии XY304R винтовая
Цвет
Зеленый

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

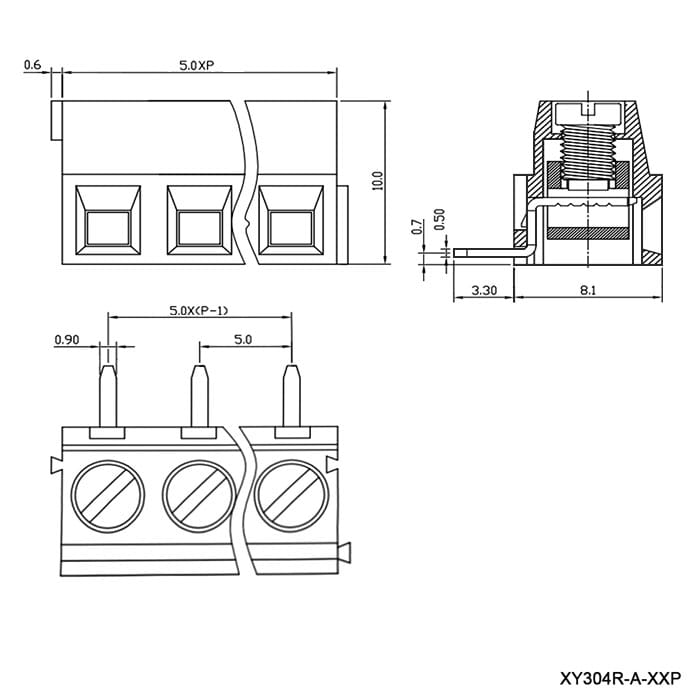

Миниатюра: Схема XY304R-A-03P 5mm лифт
IMAGE · Схема

Схема XY304R-A-03P 5mm лифт

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 2 050 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2008

Описание

Винтовой клеммный блок RUICHI XY304R-A-03P на 3 клеммы M3.0, шаг 5 мм, лифт, 12 А, 26-14 AWG является одним из способов подключения различных электрических проводов. Они бывают разных форм и размеров, поэтому можно найти ту, которая будет совместима с любым проектом, который выполняется.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано50 шт321 600 шт
200850 шт9450 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарXY304R-A-03P 5mm лифтRUICHIАрт. RU 59739
5,00 ₽2 050 шт по каталогу
Параметрический вариантRUICHIXY103-3 (5.0mm)Арт. RU 69561
10,09 ₽200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSZCXY2500V-A-08P (2EDGV-08P) 5mmАрт. RU 58238
4,50 ₽900 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHIXY303V-02P 3.81mm лифтАрт. RU 58228
4,00 ₽5 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIXY302V-03P 3.5mm лифтАрт. RU 58221
14,42 ₽5 000 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Материал корпусаPa66 UL94V-0Pa66 UL94V-0СовпадаетPa66 UL94V-0СовпадаетPa66 UL94V-0СовпадаетPa66 UL94V-0Совпадает
Способ монтажана плату, пайкана плату, пайкаСовпадает—Нет данныхна плату, пайкаСовпадает—Нет данных
Номинальный ток12А10 АОтличается12 АСовпадает10 АОтличается10 АОтличается
Номинальное напряжение300 В300 ВСовпадает—Нет данных300 BОтличается150 BОтличается
Высота10 мм15.9 (корпус) ммОтличается8,4 ммОтличается9,2 ммОтличается9,2 (корпус) ммОтличается
  • Параметрический вариантRUICHIXY103-3 (5.0mm)Арт. RU 69561
    10,09 ₽200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналогна плату, пайкаСовпадает
    Номинальный ток
    Текущий12ААналог10 АОтличается
    Номинальное напряжение
    Текущий300 ВАналог300 ВСовпадает
    Высота
    Текущий10 ммАналог15.9 (корпус) ммОтличается
    Открыть товар
  • Параметрический вариантSZCXY2500V-A-08P (2EDGV-08P) 5mmАрт. RU 58238
    4,50 ₽900 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналог—Нет данных
    Номинальный ток
    Текущий12ААналог12 АСовпадает
    Номинальное напряжение
    Текущий300 ВАналог—Нет данных
    Высота
    Текущий10 ммАналог8,4 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIXY303V-02P 3.81mm лифтАрт. RU 58228
    4,00 ₽5 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналогна плату, пайкаСовпадает
    Номинальный ток
    Текущий12ААналог10 АОтличается
    Номинальное напряжение
    Текущий300 ВАналог300 BОтличается
    Высота
    Текущий10 ммАналог9,2 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIXY302V-03P 3.5mm лифтАрт. RU 58221
    14,42 ₽5 000 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналог—Нет данных
    Номинальный ток
    Текущий12ААналог10 АОтличается
    Номинальное напряжение
    Текущий300 ВАналог150 BОтличается
    Высота
    Текущий10 ммАналог9,2 (корпус) ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
