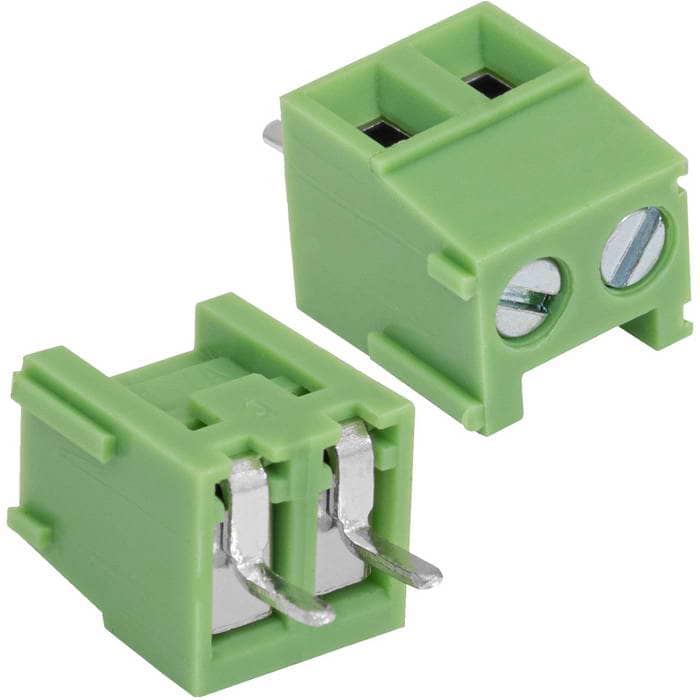

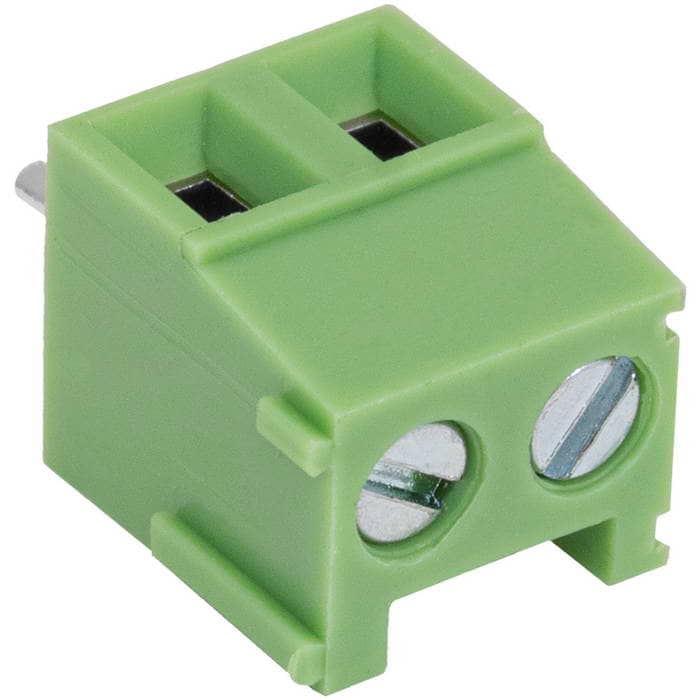

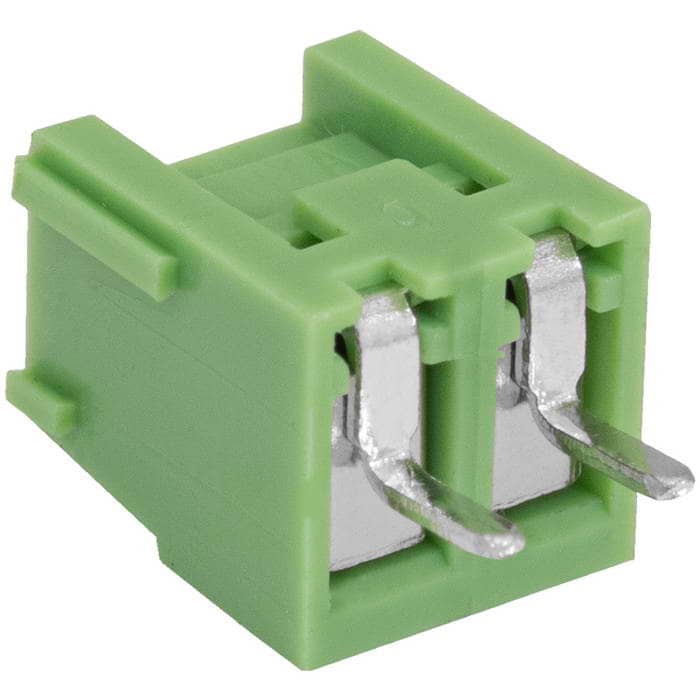

Винтовой модульный клеммный блок RUICHI XY303V-02P ( DG381-3.81-02P / GT381-3.81- 02P )

на плату, 2 контакта, шаг 3.81 мм

Товар подлежит обязательной маркировке
MPN
XY303V-02P 3.81mm лифт
Бренд
Ruichi
Артикул RU
58228

Основные параметры

Номинальный ток
10 А
Номинальное напряжение
300 B
Шаг контактов, мм
3,81
Количество клемм
2 с шагом 3,81 мм, М2,0
Высота
9,2 мм
Ширина
7,62 мм
Все характеристики
Документация
5 000 шт в наличии4,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Номинальный ток
10 А
Номинальное напряжение
300 B
Диэлектрическая прочность
2000 (50 Гц / 1 мин.) В

Монтаж и корпус

Шаг контактов, мм
3,81
Высота
9,2 мм
Ширина
7,62 мм
Глубина
7,35 (корпус) мм
Диаметр (сечение) проводника
24-16 AWG/ до 1.0 мм2
Способ монтажа
на плату, пайка
Материал корпуса
Pa66 UL94V-0

Условия эксплуатации

Диапазон рабочих температур
-40 ...+105 °С

Упаковка и вес

Вес брутто
1.15
Транспортная упаковка: размер/кол-во
42*28*18.5/10000

Другие параметры

Количество клемм
2 с шагом 3,81 мм, М2,0
Тип
клеммная колодка серии XY304 винтовая
Цвет
Зеленый

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема XY303V-02P 3.81mm лифт
IMAGE · Схема

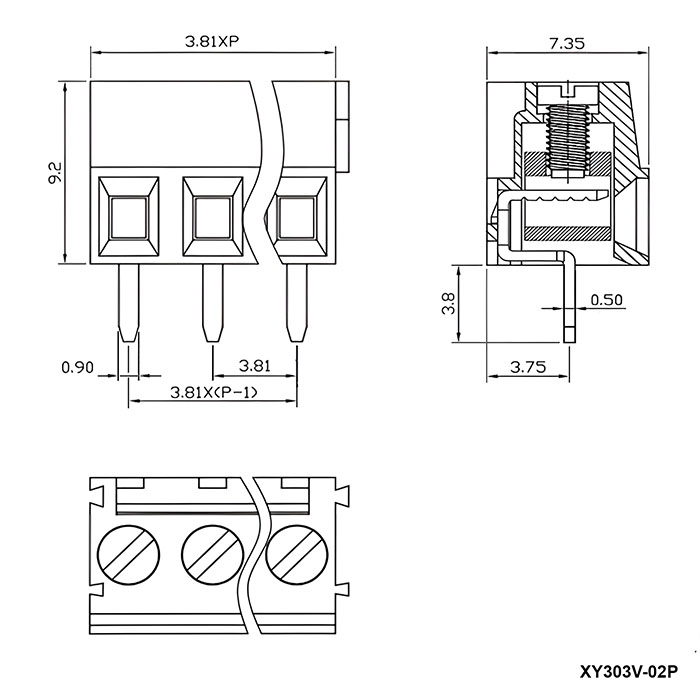

Схема XY303V-02P 3.81mm лифт

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.08.2026
Источник / остаток
Каталог RU Electronics · 5 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
200 шт · только целая упаковка
Фасовка
200 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Винтовой клеммный блок RUICHI XY303V-02P на 2 клеммы M2.0, шаг 3.81 мм, лифт, 10 А, 26-16 AWG является одним из способов подключения различных электрических проводов. Они бывают разных форм и размеров, поэтому можно найти ту, которая будет совместима с любым проектом, который выполняется.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022200 шт255 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарXY303V-02P 3.81mm лифтRUICHIАрт. RU 58228
4,00 ₽5 000 шт по каталогу
Аналог из источникаRUICHIRG381-3.81-02PАрт. RU 129422
4,00 ₽3 900 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаDEGSONDG381-3.81-02P-14-00A(H)Арт. RU 109428
11,90 ₽180 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIXY103-3 (5.0mm)Арт. RU 69561
10,09 ₽200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIXY302V-03P 3.5mm лифтАрт. RU 58221
14,42 ₽5 000 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Материал корпусаPa66 UL94V-0PA66 UL94V-0СовпадаетPA66 UL94V-0СовпадаетPa66 UL94V-0СовпадаетPa66 UL94V-0Совпадает
Способ монтажана плату, пайкана плату, пайкаСовпадаетна платуОтличаетсяна плату, пайкаСовпадает—Нет данных
Номинальный ток10 А10 АСовпадает—Нет данных10 АСовпадает10 АСовпадает
Номинальное напряжение300 B300 ВОтличается—Нет данных300 ВОтличается150 BОтличается
Высота9,2 мм8.6 ммОтличается—Нет данных15.9 (корпус) ммОтличается9,2 (корпус) ммОтличается
  • Аналог из источникаRUICHIRG381-3.81-02PАрт. RU 129422
    4,00 ₽3 900 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPA66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналогна плату, пайкаСовпадает
    Номинальный ток
    Текущий10 ААналог10 АСовпадает
    Номинальное напряжение
    Текущий300 BАналог300 ВОтличается
    Высота
    Текущий9,2 ммАналог8.6 ммОтличается
    Открыть товар
  • Аналог из источникаDEGSONDG381-3.81-02P-14-00A(H)Арт. RU 109428
    11,90 ₽180 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPA66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналогна платуОтличается
    Номинальный ток
    Текущий10 ААналог—Нет данных
    Номинальное напряжение
    Текущий300 BАналог—Нет данных
    Высота
    Текущий9,2 ммАналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIXY103-3 (5.0mm)Арт. RU 69561
    10,09 ₽200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналогна плату, пайкаСовпадает
    Номинальный ток
    Текущий10 ААналог10 АСовпадает
    Номинальное напряжение
    Текущий300 BАналог300 ВОтличается
    Высота
    Текущий9,2 ммАналог15.9 (корпус) ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIXY302V-03P 3.5mm лифтАрт. RU 58221
    14,42 ₽5 000 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Материал корпуса
    ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
    Способ монтажа
    Текущийна плату, пайкаАналог—Нет данных
    Номинальный ток
    Текущий10 ААналог10 АСовпадает
    Номинальное напряжение
    Текущий300 BАналог150 BОтличается
    Высота
    Текущий9,2 ммАналог9,2 (корпус) ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
