Datasheet XY2500R-A-02P 5mm
Технические параметры, размеры и рекомендации производителя

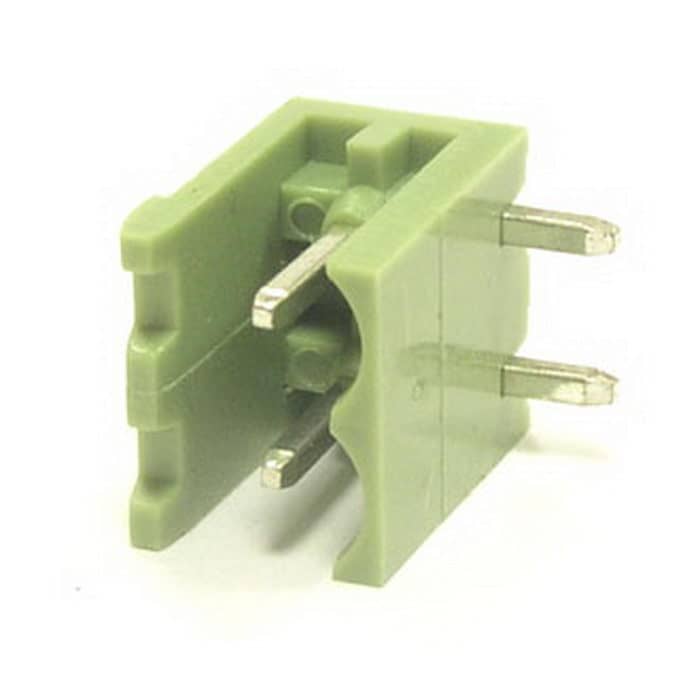

Клеммник разъемный угловой
вилка (M) SZC XY2500R-A-02P ( 2EDGR-5.0-02P / 2EGTR-5.0-02P ), вилка (M), 2 контакта, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- XY2500R-A-02P 5mm
- Бренд
- Ruichi
- Артикул RU
- 107175
Основные параметры
- Номинальный ток
- 12 А
- Высота
- 8,4 (корпус) мм
- Ширина
- 10 мм
- Глубина
- 12 мм
- Совместимость
- шаг 5 мм: XY2500F-A-02P; XY2500F-AV-02P
- Шаг разъёма
- 5,0 мм
7 400 шт в наличии1,81 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 12 А
Монтаж и корпус
- Высота
- 8,4 (корпус) мм
- Ширина
- 10 мм
- Глубина
- 12 мм
- Количество контактов
- 2
- Материал корпуса
- Pa66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40...+100 °С
Упаковка и вес
- Вес брутто
- 0.78
- Транспортная упаковка: размер/кол-во
- 29*22*35.5/8400
Другие параметры
- Совместимость
- шаг 5 мм: XY2500F-A-02P; XY2500F-AV-02P
- Шаг разъёма
- 5,0 мм
- Тип разъёма
- клеммник разъемный угловой (R), вилка (M)

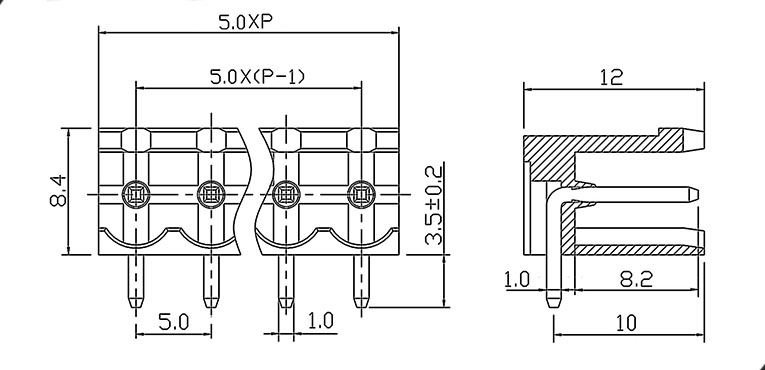

Документация и схема
Условия поставки
Обновлено 12.08.2026- Источник / остаток
- Каталог RU Electronics · 7 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 200 / 400 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Клеммник разъемный угловой, вилка (M) SZC XY2500R-A-02P, 2 контакта с шагом 5,0 мм, 12 А, -40...+100 °С, PA66 – это конструкции, состоящие из 2-х частей. Одна из которых крепится на плате, а вторая – непсредственно на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт326 400 шт
2024400 шт2800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарXY2500R-A-02P 5mmRUICHIАрт. RU 107175 1,81 ₽7 400 шт по каталогу |  1,82 ₽24 600 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,68 ₽120 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,50 ₽1 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,25 ₽3 920 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | клеммник разъемный угловой (R), вилка (M) | разъемный клеммный блок на плату угловой (R), 2 контакта, серии 2ERGR-5.0, вилка (M)Отличается | —Нет данных | клеммник разъемный угловой (R), вилка (M)Совпадает | клеммник разъемный угловой (R), вилка (M)Совпадает |
| Количество контактов | 2 | 2Совпадает | —Нет данных | 3Отличается | 8Отличается |
| Материал корпуса | Pa66 UL94V-0 | PA66 UL94V-0, зеленыйОтличается | —Нет данных | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает |
| Номинальный ток | 12 А | 15 АОтличается | —Нет данных | 12 АСовпадает | 12 АСовпадает |
| Высота | 8,4 (корпус) мм | 8.6 ммОтличается | —Нет данных | 8,4 (корпус) ммСовпадает | 8,4 (корпус) ммСовпадает |
- 1,82 ₽24 600 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналогразъемный клеммный блок на плату угловой (R), 2 контакта, серии 2ERGR-5.0, вилка (M)Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPA66 UL94V-0, зеленыйОтличается
- Номинальный ток
- Текущий12 ААналог15 АОтличается
- Высота
- Текущий8,4 (корпус) ммАналог8.6 ммОтличается
- 3,68 ₽120 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналог—Нет данных
- Количество контактов
- Текущий2Аналог—Нет данных
- Материал корпуса
- ТекущийPa66 UL94V-0Аналог—Нет данных
- Номинальный ток
- Текущий12 ААналог—Нет данных
- Высота
- Текущий8,4 (корпус) ммАналог—Нет данных
- 2,50 ₽1 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналогклеммник разъемный угловой (R), вилка (M)Совпадает
- Количество контактов
- Текущий2Аналог3Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий8,4 (корпус) ммАналог8,4 (корпус) ммСовпадает
- 7,25 ₽3 920 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийклеммник разъемный угловой (R), вилка (M)Аналогклеммник разъемный угловой (R), вилка (M)Совпадает
- Количество контактов
- Текущий2Аналог8Отличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Номинальный ток
- Текущий12 ААналог12 АСовпадает
- Высота
- Текущий8,4 (корпус) ммАналог8,4 (корпус) ммСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
