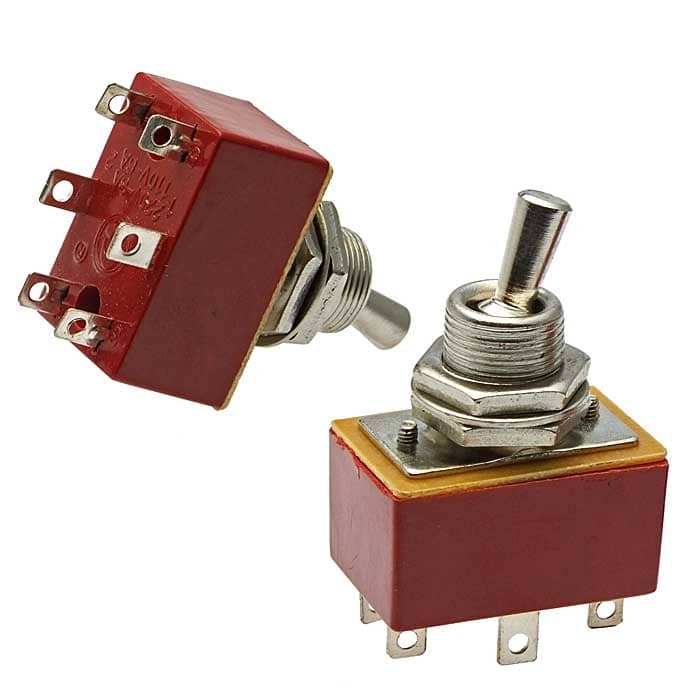

Тумблер двухпозиционный двухполюсный RUICHI ТП1-2

45.7х20х28 мм, ON-ON, DPDT, 6 А, 250 В, 50 мОм, 6 контактов, под пайку, металл

MPN
ТП1-2 металл (аналог) +
Бренд
Ruichi
Артикул RU
95851

Основные параметры

Схема переключения
ON-ON, DPDT
Номинальный ток, А
3 (5), Imax=6
Номинальное напряжение, В
250 (125)
Тип переключателя
Тумблер двухполюсный серии ТП-1 (аналог)
Тип клемм
под винт
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
4 815 шт в наличии77,58 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения
ON-ON, DPDT
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
3 (5), Imax=6

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
3/ 2 (6P)
Глубина, мм
45,7
Ширина, мм
20
Высота, мм
28

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+70

Упаковка и вес

Вес брутто
26.30
Транспортная упаковка: размер/кол-во
48*32*27/1000

Другие параметры

Тип переключателя
Тумблер двухполюсный серии ТП-1 (аналог)
Тип клемм
под винт

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

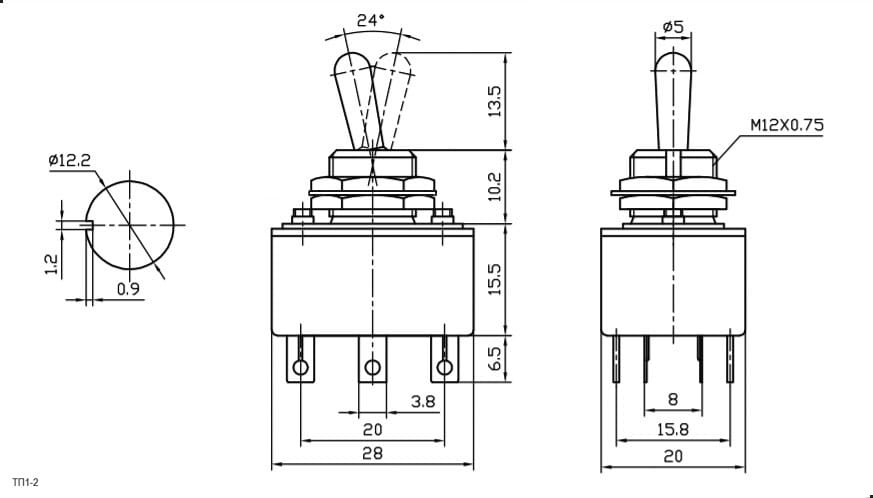

Миниатюра: Схема ТП1-2 металл (аналог) +
IMAGE · Схема

Схема ТП1-2 металл (аналог) +

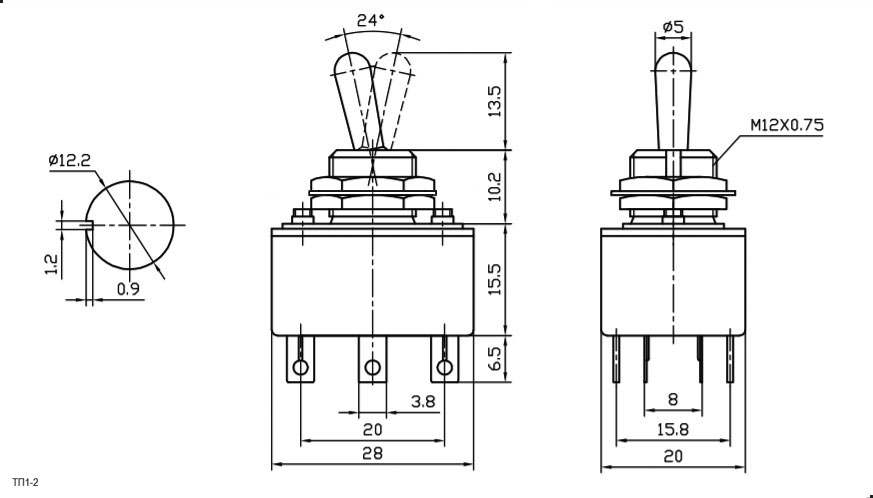

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.10.2026
Источник / остаток
Каталог RU Electronics · 4 815 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
15 / 50 / 1 000 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Тумблер двухпозиционный двухполюсный RUICHI ТП1-2, 45.7х20х28 мм, ON-ON, DPDT, 3 А, 220 В, 50 мОм, 6 контактов, под пайку, металл - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202615 шт115 шт
202650 шт361 800 шт
20261 000 шт33 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарТП1-2 металл (аналог) +RUICHIАрт. RU 95851
77,58 ₽4 815 шт по каталогу
Аналог из источникаRUICHIKN3-3 on-onАрт. RU 56974
52,24 ₽1 500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОТП1-2Арт. RU 111373
487,29 ₽1 642 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIKN3(C)-102(A) on-onАрт. RU 56932
77,98 ₽900 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(A)-102(A) on-onАрт. RU 56952
75,77 ₽650 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключенияON-ON, DPDTON-ON, DPDTСовпадает—Нет данныхON-ON SPDTОтличаетсяON-ON, SPDTОтличается
Номинальное напряжение, В250 (125)250 (125)Совпадает—Нет данных250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А3 (5), Imax=63 (5), Imax=6Совпадает—Нет данных10 (15)Отличается10 (15)Отличается
Контактное сопротивление, мОм, не более5050Совпадает—Нет данных50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает—Нет данных1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
  • Аналог из источникаRUICHIKN3-3 on-onАрт. RU 56974
    52,24 ₽1 500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийON-ON, DPDTАналогON-ON, DPDTСовпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОТП1-2Арт. RU 111373
    487,29 ₽1 642 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийON-ON, DPDTАналог—Нет данных
    Номинальное напряжение, В
    Текущий250 (125)Аналог—Нет данных
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-102(A) on-onАрт. RU 56932
    77,98 ₽900 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, DPDTАналогON-ON SPDTОтличается
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог10 (15)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(A)-102(A) on-onАрт. RU 56952
    75,77 ₽650 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, DPDTАналогON-ON, SPDTОтличается
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог10 (15)Отличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
