Datasheet KN3-3 on-on
Технические параметры, размеры и рекомендации производителя

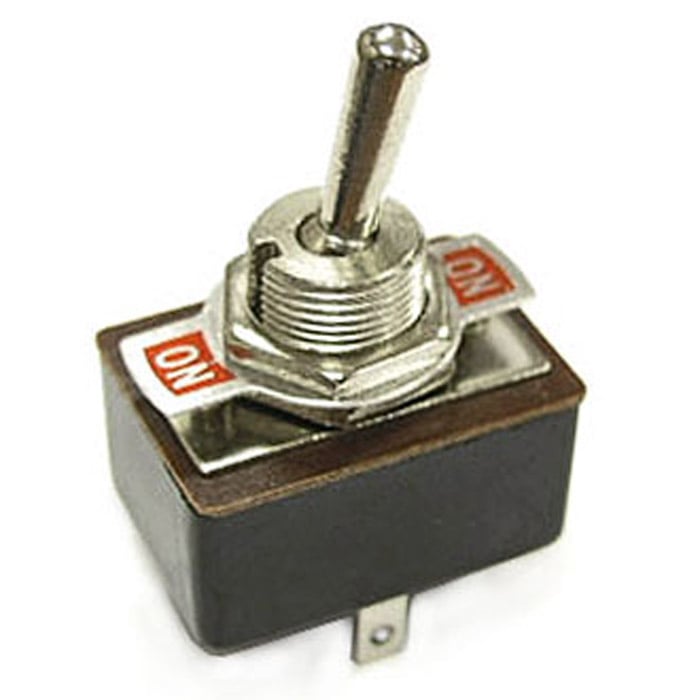

Тумблер двухпозиционный двухполюсный RUICHI KN3-3
42.3х14х25 мм, ON-ON, DPDT, 6 А, 250 В, 50 мОм, 6 контактов, под пайку
- MPN
- KN3-3 on-on
- Бренд
- Ruichi
- Артикул RU
- 56974
Основные параметры
- Схема переключения
- ON-ON, DPDT
- Номинальный ток, А
- 3 (5), Imax=6
- Номинальное напряжение, В
- 250 (125)
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12,2
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
1 500 шт в наличии52,24 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-ON, DPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 3 (5), Imax=6
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 2 (6P)
- Глубина, мм
- 45,7
- Ширина, мм
- 20
- Высота, мм
- 28
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+70
Упаковка и вес
- Вес брутто
- 26.77
- Транспортная упаковка: размер/кол-во
- 42*32*22.5/900

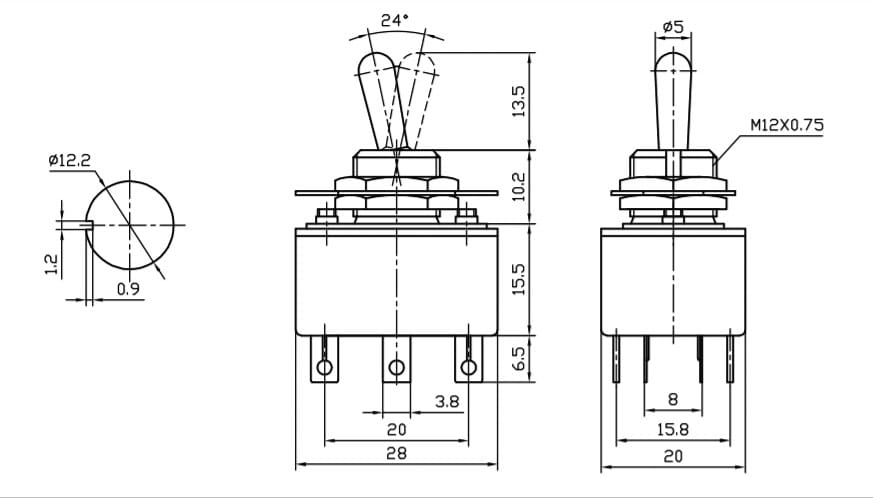

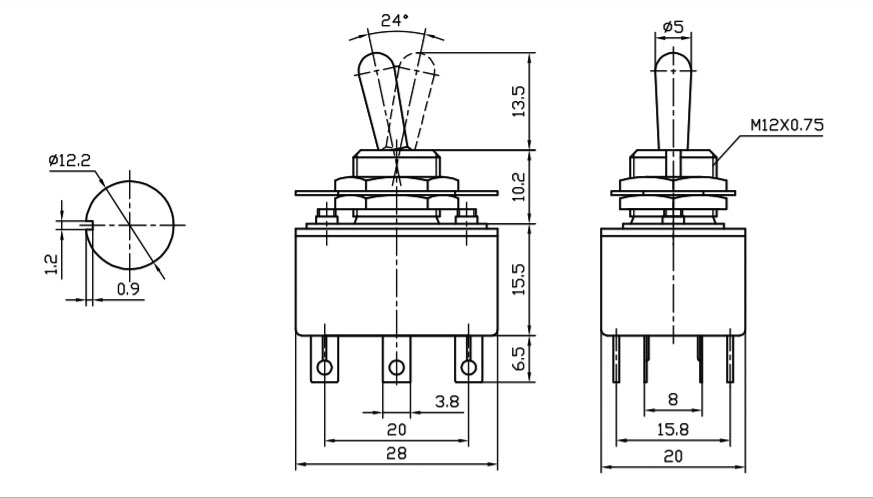

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 1 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 900 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Тумблер двухпозиционный двухполюсный RUICHI KN3-3, 42.3х14х25 мм, ON-ON, DPDT, 6 А, 250 В, 50 мОм, 6 контактов, под пайку - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт12600 шт
2023900 шт1900 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3-3 on-onRUICHIАрт. RU 56974 52,24 ₽1 500 шт по каталогу |  71,08 ₽5 000 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  487,29 ₽1 864 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  53,50 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  53,81 ₽1 030 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON, DPDT | ON-ON, DPDTСовпадает | —Нет данных | ON-OFF SPSTОтличается | ON-ON DPDTОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | —Нет данных | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | —Нет данных | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | —Нет данных | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 3 (5), Imax=6 | 3 (5), Imax=6Совпадает | —Нет данных | 3 (5), Imax=6Совпадает | 3 (5), Imax=6Совпадает |
- 71,08 ₽5 000 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-ON, DPDTАналогON-ON, DPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
- 487,29 ₽1 864 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-ON, DPDTАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий50Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог—Нет данных
- Номинальное напряжение, В
- Текущий250 (125)Аналог—Нет данных
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог—Нет данных
- 53,50 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, DPDTАналогON-OFF SPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
- 53,81 ₽1 030 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, DPDTАналогON-ON DPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
