Тумблер двухпозиционный однополюсный RUICHI KN3(C)-102(A)

53х15.8х29 мм, ON-ON, SPDT, 10 А, 250 В, 50 мОм, 3 контакта, под винт

MPN
KN3(C)-102(A) on-on
Бренд
Ruichi
Артикул RU
56932

Основные параметры

Схема переключения
ON-ON SPDT
Номинальный ток, А
10 (15)
Номинальное напряжение, В
250 (125)
Тип переключателя
Тумблер однополюсный серии KN3(C)
Тип клемм
под винт
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
900 шт в наличии77,98 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения
ON-ON SPDT
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
10 (15)

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
3/ 1 (3S)
Глубина, мм
53
Ширина, мм
15,8
Высота, мм
29

Условия эксплуатации

Диапазон рабочих температур, °C
-25 ...+70

Упаковка и вес

Вес брутто
25.70
Транспортная упаковка: размер/кол-во
36*22*30.5/500

Другие параметры

Тип переключателя
Тумблер однополюсный серии KN3(C)
Тип клемм
под винт

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KN3(C)-102(A) on-on

Технические параметры, размеры и рекомендации производителя

Скачать

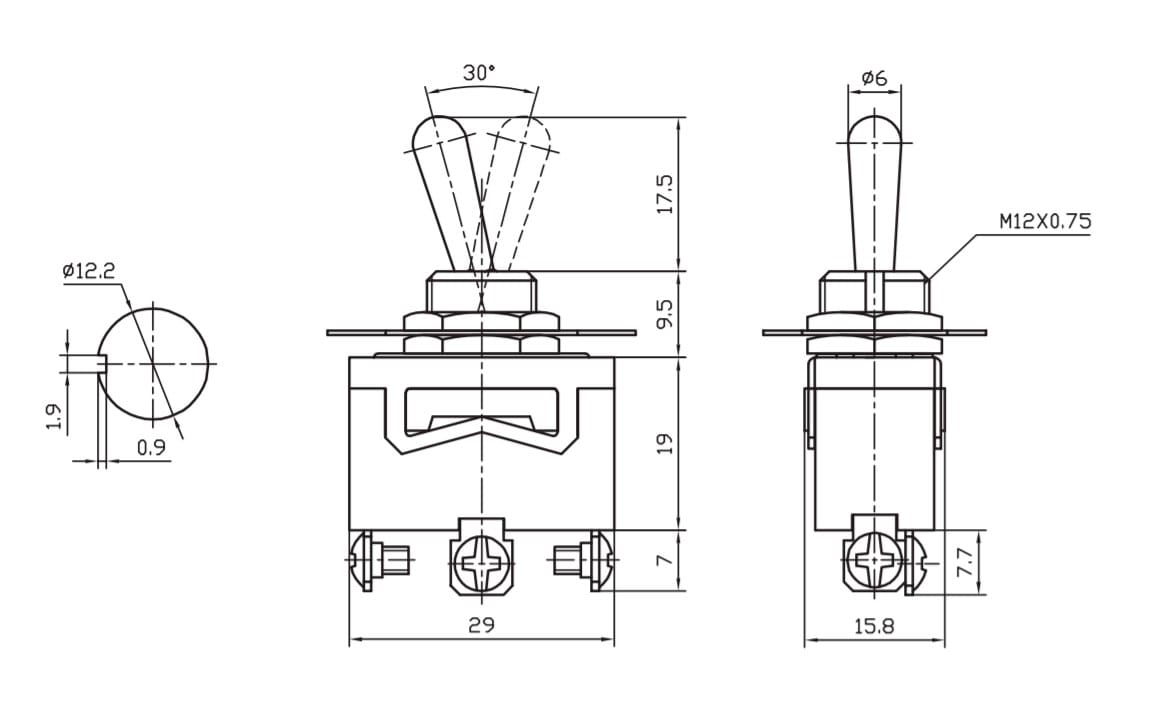

Миниатюра: Схема KN3(C)-102(A) on-on
IMAGE · Схема

Схема KN3(C)-102(A) on-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 08.08.2026
Источник / остаток
Каталог RU Electronics · 900 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 / 500 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Тумблер двухпозиционный однополюсный RUICHI KN3(C)-102(A), 53х15.8х29 мм, ON-ON, SPDT, 10 А, 250 В, 50 мОм, 3 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт16400 шт
2026500 шт1500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKN3(C)-102(A) on-onRUICHIАрт. RU 56932
77,98 ₽900 шт по каталогу
Аналог из источникаRUICHIKN3(C)-102 on-onАрт. RU 108218
58,91 ₽1 420 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIKN3(C)-102P on-onАрт. RU 108220
51,13 ₽1 300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931
82,37 ₽1 426 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-103(A) on-off-onАрт. RU 56934
82,44 ₽300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключенияON-ON SPDTON-ON SPDTСовпадаетON-ON SPDTСовпадаетON-OFF SPSTОтличаетсяON-OFF-ON SPDT C/OОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А10 (15)3 (5), Imax=6Отличается3 (6)Отличается10 (15)Совпадает10 (15)Совпадает
  • Аналог из источникаRUICHIKN3(C)-102 on-onАрт. RU 108218
    58,91 ₽1 420 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийON-ON SPDTАналогON-ON SPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог3 (5), Imax=6Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-102P on-onАрт. RU 108220
    51,13 ₽1 300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON SPDTАналогON-ON SPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог3 (6)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931
    82,37 ₽1 426 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON SPDTАналогON-OFF SPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог10 (15)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-103(A) on-off-onАрт. RU 56934
    82,44 ₽300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON SPDTАналогON-OFF-ON SPDT C/OОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог10 (15)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
