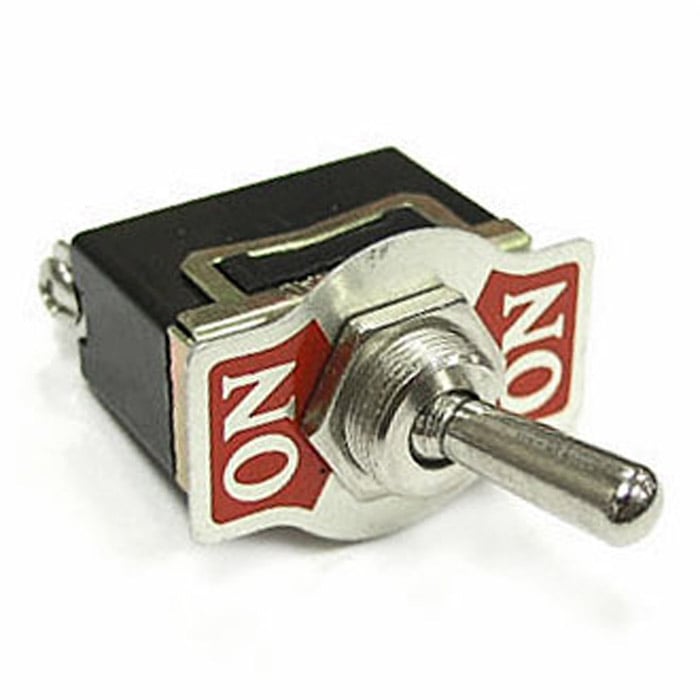

Тумблер двухпозиционный однополюсный RUICHI KN3(C)-102

53х15.8х29 мм, ON-ON, SPDT, 6 А, 250 В, 50 мОм, 3 контакта, под винт

MPN: KN3(C)-102 on-on
Бренд: Ruichi
Артикул RU: 108218

Основные параметры

Схема переключения: ON-ON SPDT
Номинальный ток, А: 3 (5), Imax=6
Номинальное напряжение, В: 250 (125)
Тип переключателя: Тумблер однополюсный серии KN3(C)
Тип клемм: под винт
Количество циклов коммутации (электро), не менее: 10000

Все характеристики

Документация

1 480 шт в наличии58,91 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения: ON-ON SPDT
Количество циклов коммутации (электро), не менее: 10000
Сопротивление изоляции, МОм, не менее: 1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 50
Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.)
Номинальное напряжение, В: 250 (125)
Номинальный ток, А: 3 (5), Imax=6

Монтаж и корпус

Диаметр установочного отверстия, мм: 12,2
Кол-во контактов в группе/ групп (всего контактов): 3/ 1 (3S)
Глубина, мм: 53
Ширина, мм: 15,8
Высота, мм: 29

Условия эксплуатации

Диапазон рабочих температур, °C: -25 ...+70

Упаковка и вес

Вес брутто: 24.50
Транспортная упаковка: размер/кол-во: 37*36*35/1000

Другие параметры

Тип переключателя: Тумблер однополюсный серии KN3(C)
Тип клемм: под винт

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet KN3(C)-102 on-on

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

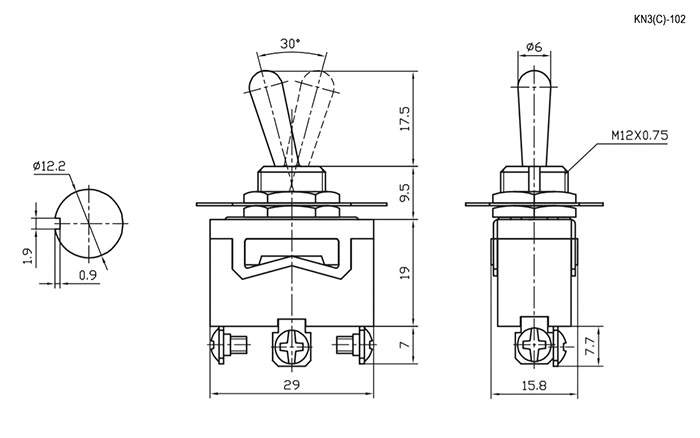

Схема KN3(C)-102 on-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026

Источник / остаток: Каталог RU Electronics · 1 480 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 20 / 1 000 шт в упаковке
Date code / партия: Год / маркировка: 2024 / 2025
Документация: Datasheet: 1

Описание

Тумблер двухпозиционный однополюсный RUICHI KN3(C)-102, 53х15.8х29 мм, ON-ON, SPDT, 6 А, 250 В, 50 мОм, 3 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202420 шт24480 шт

20251 000 шт11 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарKN3(C)-102 on-onRUICHIАрт. RU 108218 58,91 ₽1 480 шт по каталогу	Аналог из источникаRUICHIKN3(C)-102(A) on-onАрт. RU 56932 77,98 ₽925 шт по каталогу Указан в источнике как аналог; совместимость требует проверки	Параметрический вариантRUICHIKN3(C)-102P on-onАрт. RU 108220 51,13 ₽1 420 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(C)-101 on-offАрт. RU 56930 55,71 ₽620 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(C)-101P on-offАрт. RU 56943 53,50 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Схема переключения	ON-ON SPDT	ON-ON SPDTСовпадает	ON-ON SPDTСовпадает	ON-OFF SPSTОтличается	ON-OFF SPSTОтличается
Контактное сопротивление, мОм, не более	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Сопротивление изоляции, МОм, не менее	1000 (при Uисп.dc=500 В)	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В	250 (125)	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает
Номинальный ток, А	3 (5), Imax=6	10 (15)Отличается	3 (6)Отличается	3 (5), Imax=6Совпадает	3 (5), Imax=6Совпадает

Аналог из источникаRUICHIKN3(C)-102(A) on-onАрт. RU 56932
77,98 ₽925 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
Схема переключения
ТекущийON-ON SPDTАналогON-ON SPDTСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5), Imax=6Аналог10 (15)Отличается
Открыть товар
Параметрический вариантRUICHIKN3(C)-102P on-onАрт. RU 108220
51,13 ₽1 420 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-ON SPDTАналогON-ON SPDTСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5), Imax=6Аналог3 (6)Отличается
Открыть товар
Параметрический вариантRUICHIKN3(C)-101 on-offАрт. RU 56930
55,71 ₽620 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-ON SPDTАналогON-OFF SPSTОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
Открыть товар
Параметрический вариантRUICHIKN3(C)-101P on-offАрт. RU 56943
53,50 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-ON SPDTАналогON-OFF SPSTОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
