Datasheet SWD1-8 (DS-08) (Вдм1-8)
Технические параметры, размеры и рекомендации производителя

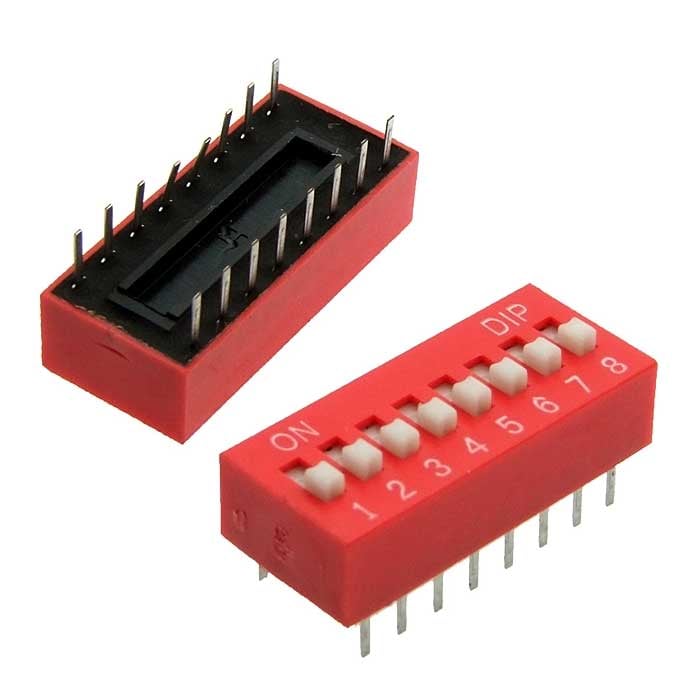

DIP-переключатель RUICHI
серия SWD 1-8 (DS-08), 25 мА, 24 В, 50 мОм, 8 (ON-OFF) с шагом 2,54 мм, 6.9х21.88х9.9 мм
- MPN
- SWD1-8 (DS-08) (Вдм1-8)
- Бренд
- Ruichi
- Артикул RU
- 103282
Основные параметры
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Номинальное напряжение, В
- DC - 24 (50 без режима переключений)
- Тип переключателя
- DIP - переключатель серии SWD1 (DS)
- Кол-во коммутируемых цепей
- 8 (ON-OFF)
- Количество циклов коммутации (электро), не менее
- 2000
- Контактное сопротивление, мОм, не более
- 50
9 шт в наличии12,18 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 2000
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Контактное сопротивление, мОм, не более
- 50
- Номинальное напряжение, В
- DC - 24 (50 без режима переключений)
Монтаж и корпус
- Шаг контактов, мм
- 2.54
- Способ монтажа
- DIP
- Глубина, мм
- 9,9
- Ширина, мм
- 21,88
- Высота, мм
- 6,9
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20 ...+70
Упаковка и вес
- Вес брутто
- 2.16
- Транспортная упаковка: размер/кол-во
- 62*27.5*28/4998
Другие параметры
- Тип переключателя
- DIP - переключатель серии SWD1 (DS)
- Кол-во коммутируемых цепей
- 8 (ON-OFF)

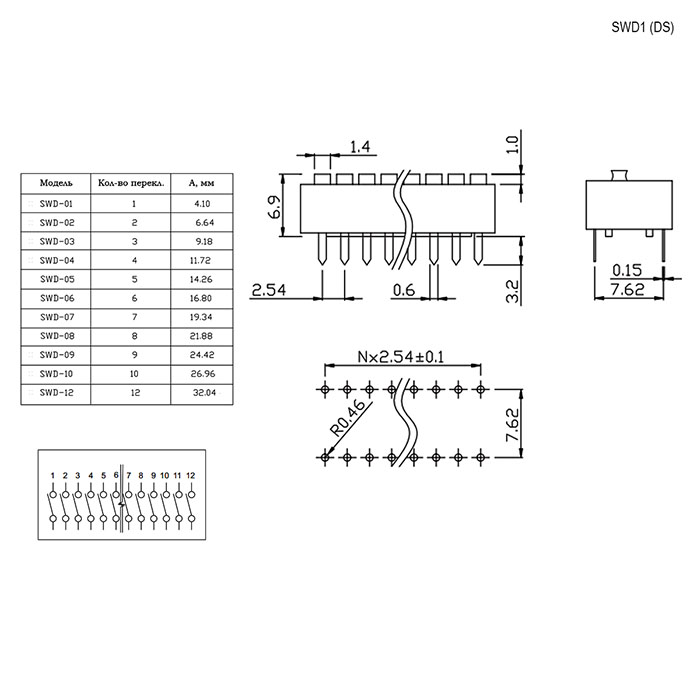

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 9 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 9 / 21 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
DIP-переключатель RUICHI, серия SWD 1-8 (DS-08), 25 мА, 24 В, 50 мОм, 8 (ON-OFF) с шагом 2,54 мм, 6.9х21.88х9.9 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
