Datasheet SWD1-2 (DS-02) (Вдм1-2)
Технические параметры, размеры и рекомендации производителя
DIP переключатели

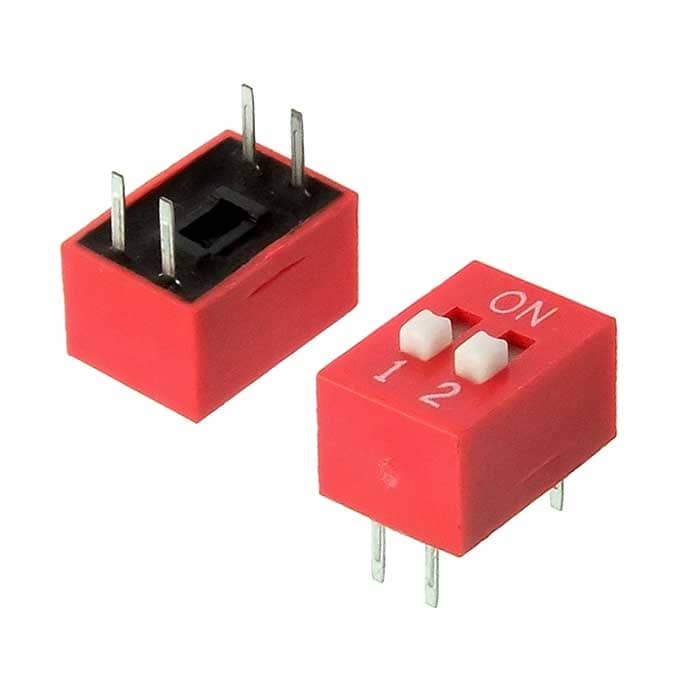

DIP-переключатель RUICHI, серия SWD 1-2 (DS-02), 25 мА, 24 В, 50 мОм, 2 (ON-OFF) с шагом 2,54 мм, 6.9х6.64х9.9 мм
DIP-переключатель RUICHI, серия SWD 1-2 (DS-02), 25 мА, 24 В, 50 мОм, 2 (ON-OFF) с шагом 2,54 мм, 6.9х6.64х9.9 мм
- MPN
- SWD1-2 (DS-02) (Вдм1-2)
- Бренд
- Ruichi
- Артикул RU
- 103286
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 190 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 70 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
1 190 шт в наличии7,92 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

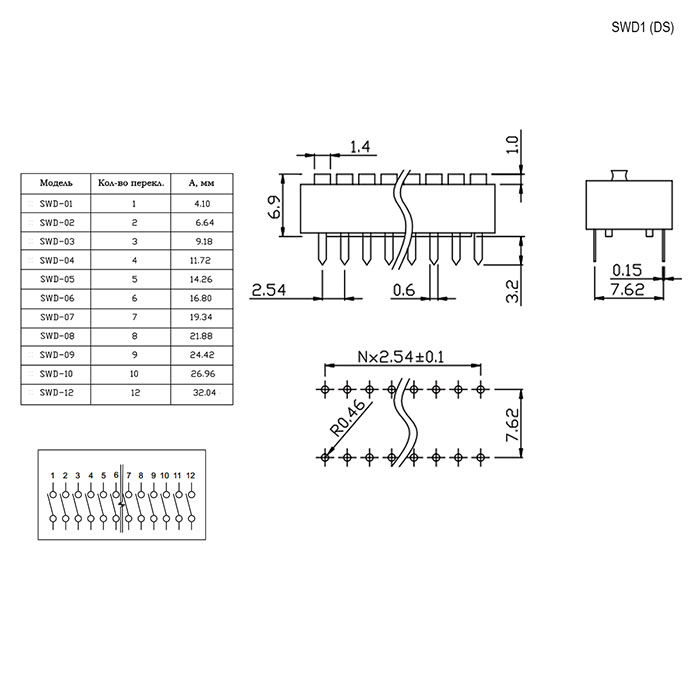

Документация и схема
Характеристики
- Вес брутто
- 0.71
- Транспортная упаковка: размер/кол-во
- 62*27.5*28/3010
- Тип переключателя
- DIP - переключатель серии SWD1 (DS)
- Кол-во коммутируемых цепей
- 2 (ON-OFF)
- Количество циклов коммутации (электро), не менее
- 2000
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Контактное сопротивление, мОм, не более
- 50
- Шаг контактов, мм
- 2.54
- Способ монтажа
- DIP
- Диапазон рабочих температур, °C
- -20 ...+70
- Номинальное напряжение, В
- DC - 24 (50 без режима переключений)
- Глубина, мм
- 9,9
- Ширина, мм
- 6,64
- Высота, мм
- 6,9
Описание
DIP-переключатель RUICHI, серия SWD 1-2 (DS-02), 25 мА, 24 В, 50 мОм, 2 (ON-OFF) с шагом 2,54 мм, 6.9х6.64х9.9 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202670 шт171 190 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSWD1-2 (DS-02) (Вдм1-2)RUICHIАрт. RU 103286 7,92 ₽1 190 шт по каталогу |  9,52 ₽300 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  9,56 ₽2 280 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  9,94 ₽1 680 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  11,98 ₽448 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | DIP | DIPСовпадает | DIPСовпадает | DIPСовпадает | DIPСовпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Номинальный ток, мА | 25 (100 без режима переключений) | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает |
| Номинальное напряжение, В | DC - 24 (50 без режима переключений) | DC - 24 (50 без режима переключений)Совпадает | DC - 24 (50 без режима переключений)Совпадает | DC - 24 (50 без режима переключений)Совпадает | DC - 24 (50 без режима переключений)Совпадает |
| Диапазон рабочих температур, °C | -20 ...+70 | -20 ...+70Совпадает | -20 ...+70Совпадает | -20 ...+70Совпадает | -20 ...+70Совпадает |
- 9,52 ₽300 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийDIPАналогDIPСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- ТекущийDC - 24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
- 9,56 ₽2 280 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийDIPАналогDIPСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- ТекущийDC - 24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
- 9,94 ₽1 680 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийDIPАналогDIPСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- ТекущийDC - 24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
- 11,98 ₽448 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийDIPАналогDIPСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- ТекущийDC - 24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
